Spannungswandler
12-V-Kabel
EasyPull
Tragen Sie auf alle blanken Metallteile Korrosionsschutz
auf.
Lassen Sie den Korrosionsschutz trocknen.
Verschrauben Sie den EasyPull mit dem Fahrzeugboden
und dem Fahrzeugrahmen.
Ziehen Sie die vier Befestigungsschrauben mit dem in
Abschnitt 4.4, Seite 26, angegebenen Drehmoment fest.
4.3 Elektrische Anlage montieren und
anschließen
Der Anschluss der elektrischen Anlage muss gemäß Elek-
tro-Schaltplan erfolgen (siehe Kapitel 11, Seite 48).
4.3.1 Spannungswandler montieren
Klemmen Sie den Minuspol der Fahrzeugbatterie ab.
Montieren
Sie
Abbildung 7).
Schließen Sie das rote 12-V-Kabel über die mitgelieferte
Sicherung an den Pluspol der Fahrzeugbatterie an.
Montieren Sie dabei den Sicherungshalter inklusive
Sicherung im Bereich der Fahrzeugbatterie.
Schließen Sie das schwarze 12-V-Kabel an einen Masse-
träger, z. B. die Karosserie an.

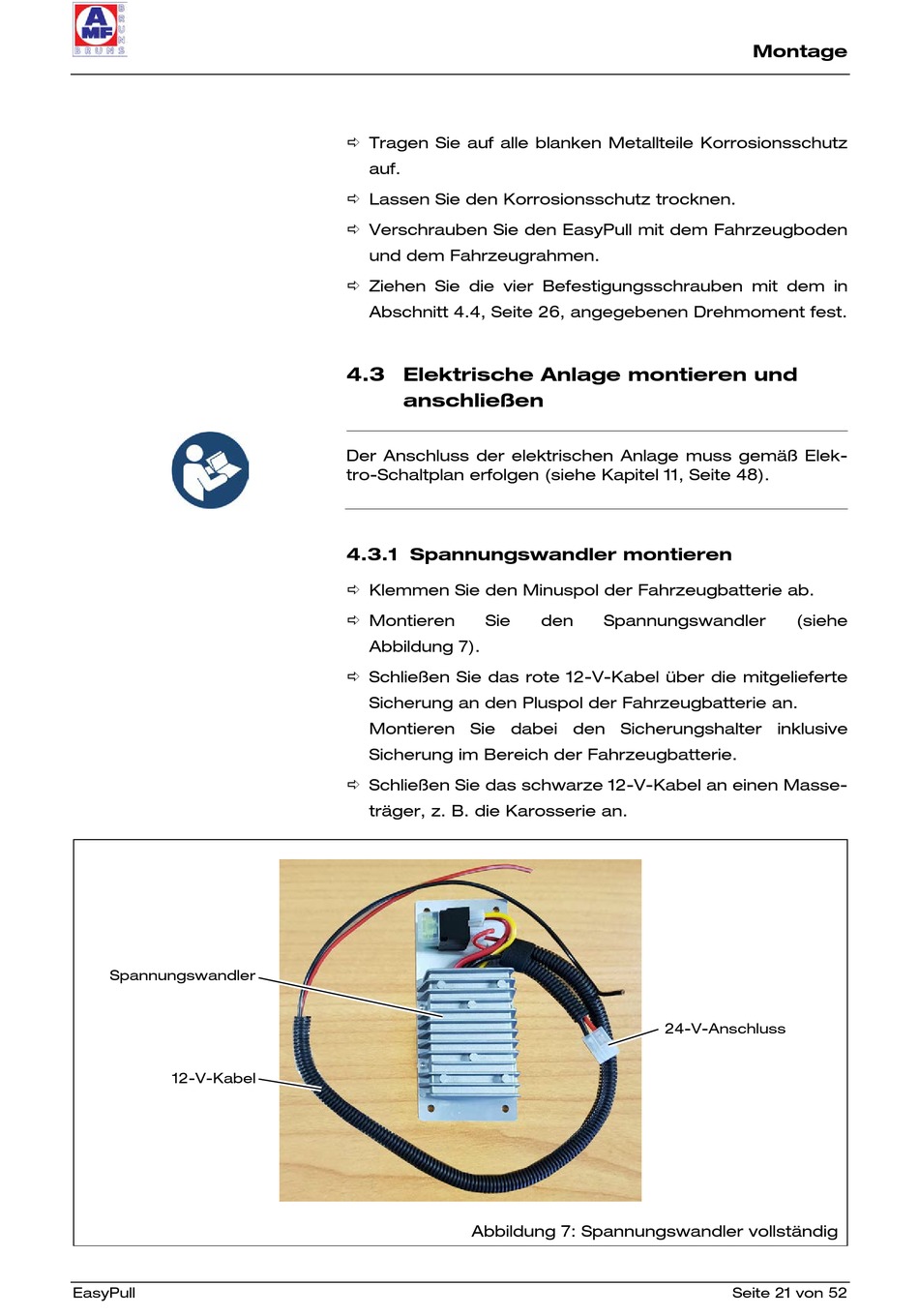

Abbildung 7: Spannungswandler vollständig
den
Spannungswandler
24-V-Anschluss
Montage
(siehe
Seite 21 von 52
