Montage
Seite 20 von 52

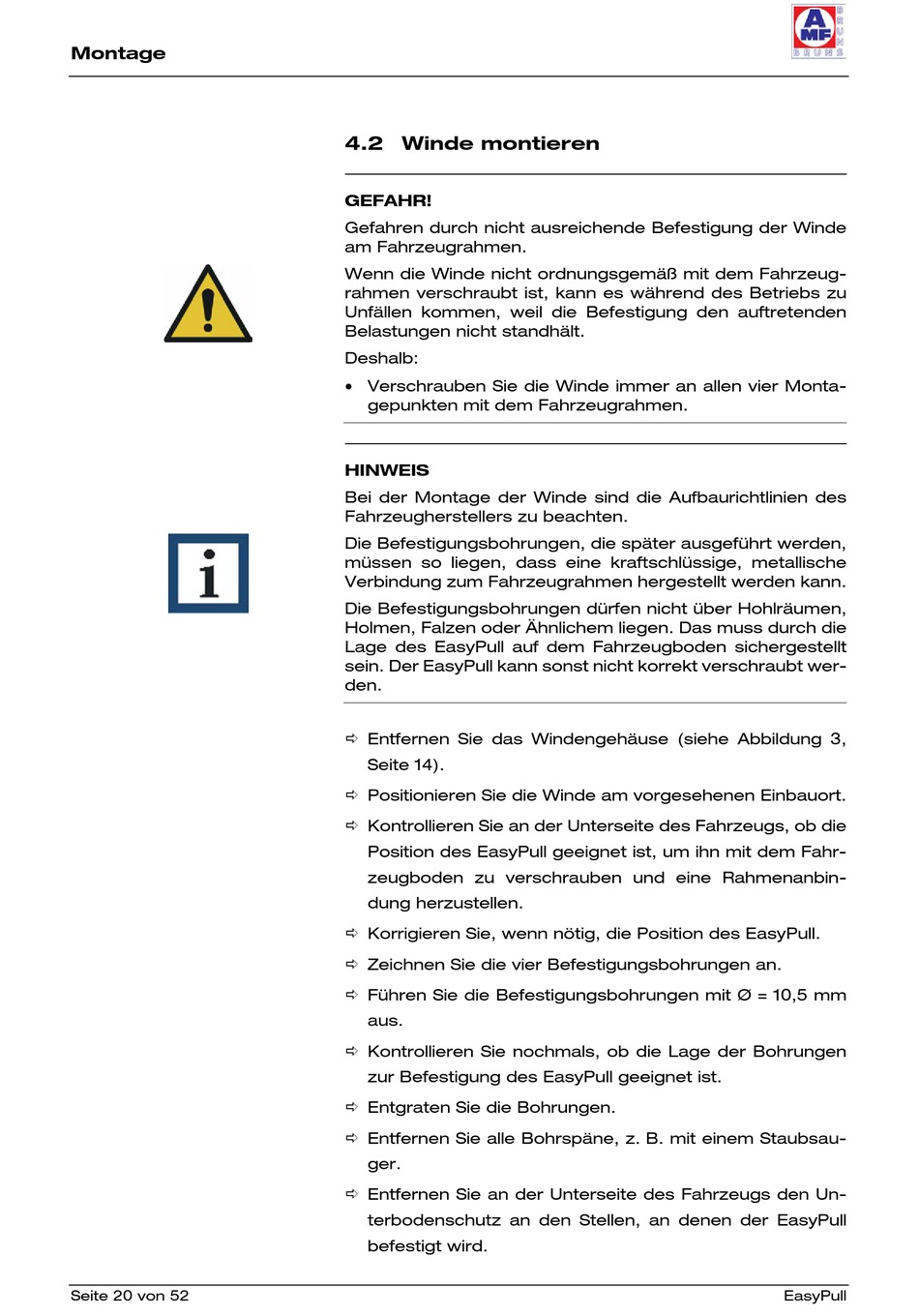

4.2 Winde montieren
GEFAHR!
Gefahren durch nicht ausreichende Befestigung der Winde
am Fahrzeugrahmen.
Wenn die Winde nicht ordnungsgemäß mit dem Fahrzeug-
rahmen verschraubt ist, kann es während des Betriebs zu
Unfällen kommen, weil die Befestigung den auftretenden
Belastungen nicht standhält.
Deshalb:
Verschrauben Sie die Winde immer an allen vier Monta-
gepunkten mit dem Fahrzeugrahmen.
HINWEIS
Bei der Montage der Winde sind die Aufbaurichtlinien des
Fahrzeugherstellers zu beachten.
Die Befestigungsbohrungen, die später ausgeführt werden,
müssen so liegen, dass eine kraftschlüssige, metallische
Verbindung zum Fahrzeugrahmen hergestellt werden kann.
Die Befestigungsbohrungen dürfen nicht über Hohlräumen,
Holmen, Falzen oder Ähnlichem liegen. Das muss durch die
Lage des EasyPull auf dem Fahrzeugboden sichergestellt
sein. Der EasyPull kann sonst nicht korrekt verschraubt wer-
den.
Entfernen Sie das Windengehäuse (siehe Abbildung 3,
Seite 14).
Positionieren Sie die Winde am vorgesehenen Einbauort.
Kontrollieren Sie an der Unterseite des Fahrzeugs, ob die
Position des EasyPull geeignet ist, um ihn mit dem Fahr-
zeugboden zu verschrauben und eine Rahmenanbin-
dung herzustellen.
Korrigieren Sie, wenn nötig, die Position des EasyPull.
Zeichnen Sie die vier Befestigungsbohrungen an.
Führen Sie die Befestigungsbohrungen mit Ø = 10,5 mm
aus.
Kontrollieren Sie nochmals, ob die Lage der Bohrungen
zur Befestigung des EasyPull geeignet ist.
Entgraten Sie die Bohrungen.
Entfernen Sie alle Bohrspäne, z. B. mit einem Staubsau-
ger.
Entfernen Sie an der Unterseite des Fahrzeugs den Un-
terbodenschutz an den Stellen, an denen der EasyPull
befestigt wird.
EasyPull
