4.3.1 Aufheizzeit

Der Test startet automatisch beim Verbinden eines Grenzwertgebers mit der Kupp-
lungsdose oder über Auswahl des Feldes AUFHEIZZEIT im Hauptmenü.
Beim ME 6 P wird versucht, den QSS-Code des angeschlossenen Grenzwertgebers zu
lesen. Dieser wird dargestellt und die eigentliche Messung beginnt. Der Grenzwertge-
ber wird aufgeheizt und der Verlauf der Widerstandänderung wird grafisch dargestellt.
Wird innerhalb von 180 Sekunden der Widerstandszielwert nicht erreicht, bricht die
Messung mit einem Fehler ab. Nach erfolgreichem Test wird in einem Dialog abge-
fragt, ob zusätzlich der TEST FÜR ABSCHALTZEIT durchgeführt werden soll.

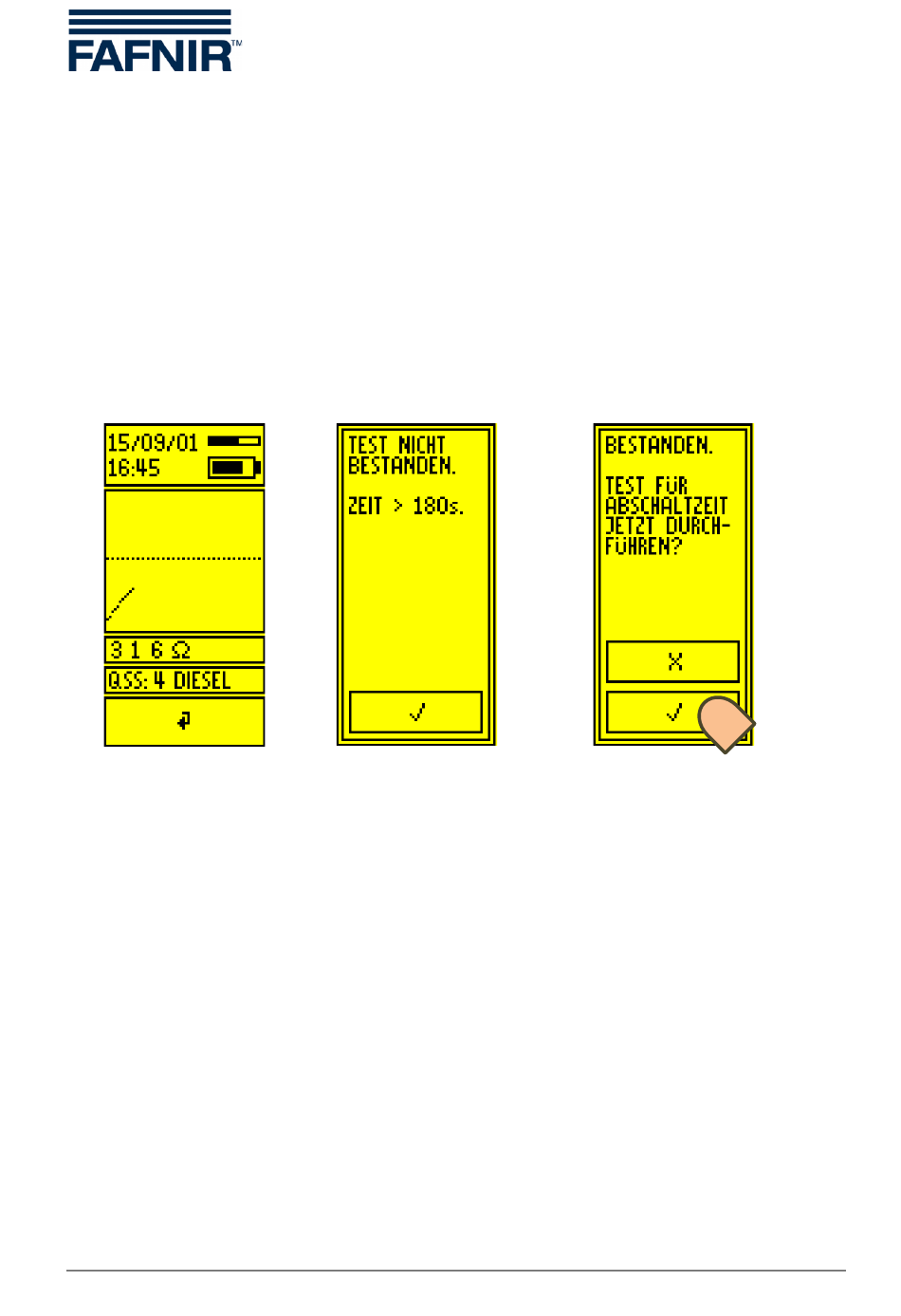

a) b) c)
Test für Aufheizzeit Prüfresultat
Abbildung 13: b) Fehlermeldung c)

4.3.2 Abschaltzeit

Der TEST FÜR ABSCHALTZEIT kann im Anschluss an einen erfolgreichen TEST FÜR
AUFHEIZZEIT optional durchgeführt werden. Dazu wird ein entsprechender Dialog
eingeblendet. Der Test kann ebenso manuell durch Auswahl des Feldes ABSCHALTZEIT
im Hauptmenü ausgewählt werden.
Die Prüfung der Abschaltzeit erfolgt durch Aufheizen des Grenzwertgebers. Dies wird
durch die Nachricht HEIZEN angezeigt. Nach dem Erreichen einer Zieltemperatur än-
dert sich die Nachricht in BEREIT und ein 2-Sekunden-Countdown wird angezeigt, der
mit der Aufforderung TAUCHEN! endet. Nun muss der Grenzwertgeber per Hand in
eine Testflüssigkeit getaucht werden. Es wird gemessen, wie lange es dauert, bis der
Widerstand des Grenzwertgebers auf den vorgeschriebenen Wert gefallen ist.
