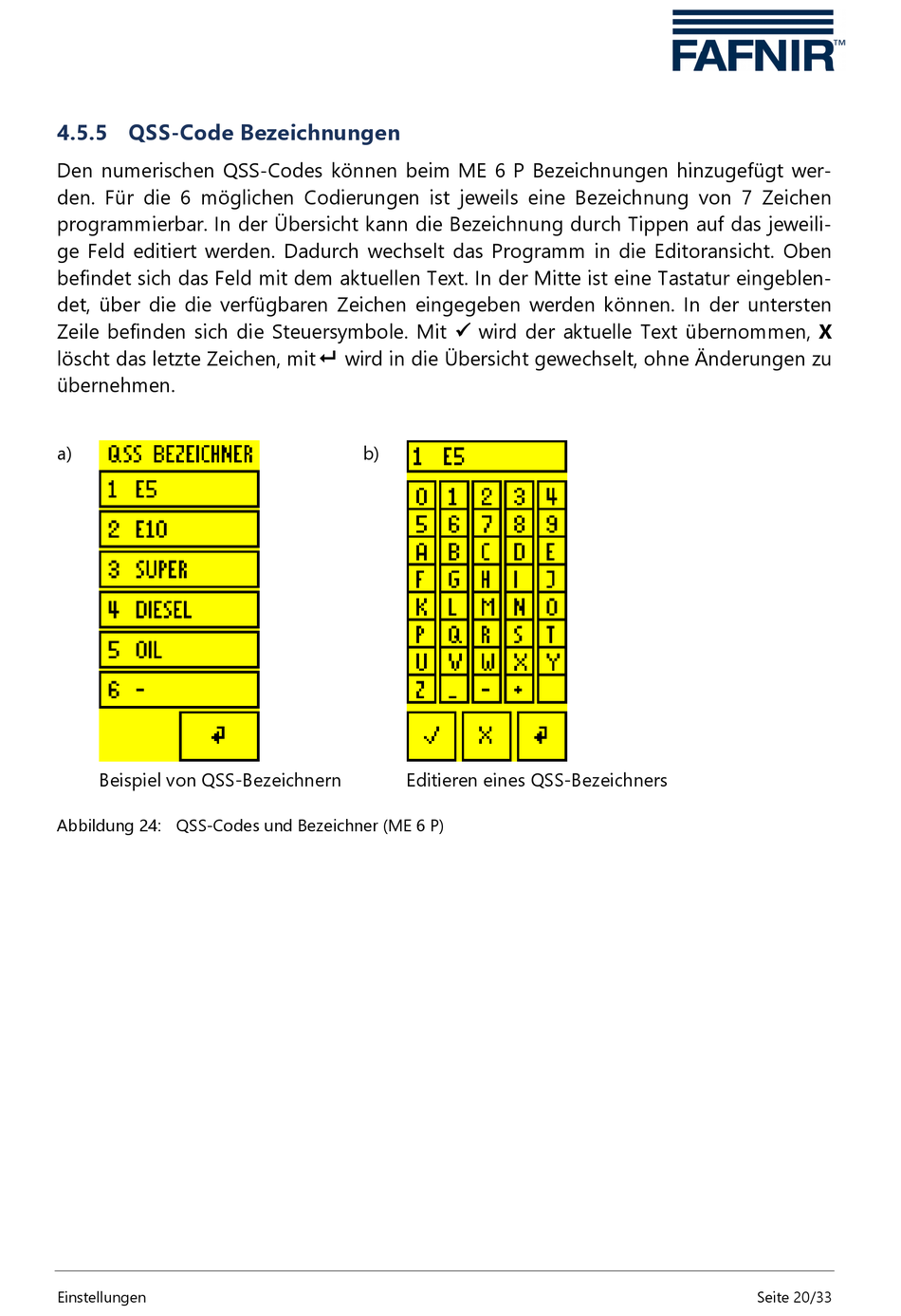

4.5.5 QSS-Code Bezeichnungen
Den numerischen QSS-Codes können beim ME 6 P Bezeichnungen hinzugefügt wer-
den. Für die 6 möglichen Codierungen ist jeweils eine Bezeichnung von 7 Zeichen
programmierbar. In der Übersicht kann die Bezeichnung durch Tippen auf das jeweili-
ge Feld editiert werden. Dadurch wechselt das Programm in die Editoransicht. Oben
befindet sich das Feld mit dem aktuellen Text. In der Mitte ist eine Tastatur eingeblen-
det, über die die verfügbaren Zeichen eingegeben werden können. In der untersten
Zeile befinden sich die Steuersymbole. Mit wird der aktuelle Text übernommen, X
löscht das letzte Zeichen, mit wird in die Übersicht gewechselt, ohne Änderungen zu
übernehmen.
a)
b)
Beispiel von QSS-Bezeichnern
Editieren eines QSS-Bezeichners
Abbildung 24: QSS-Codes und Bezeichner (ME 6 P)
Einstellungen
Seite 20/33
