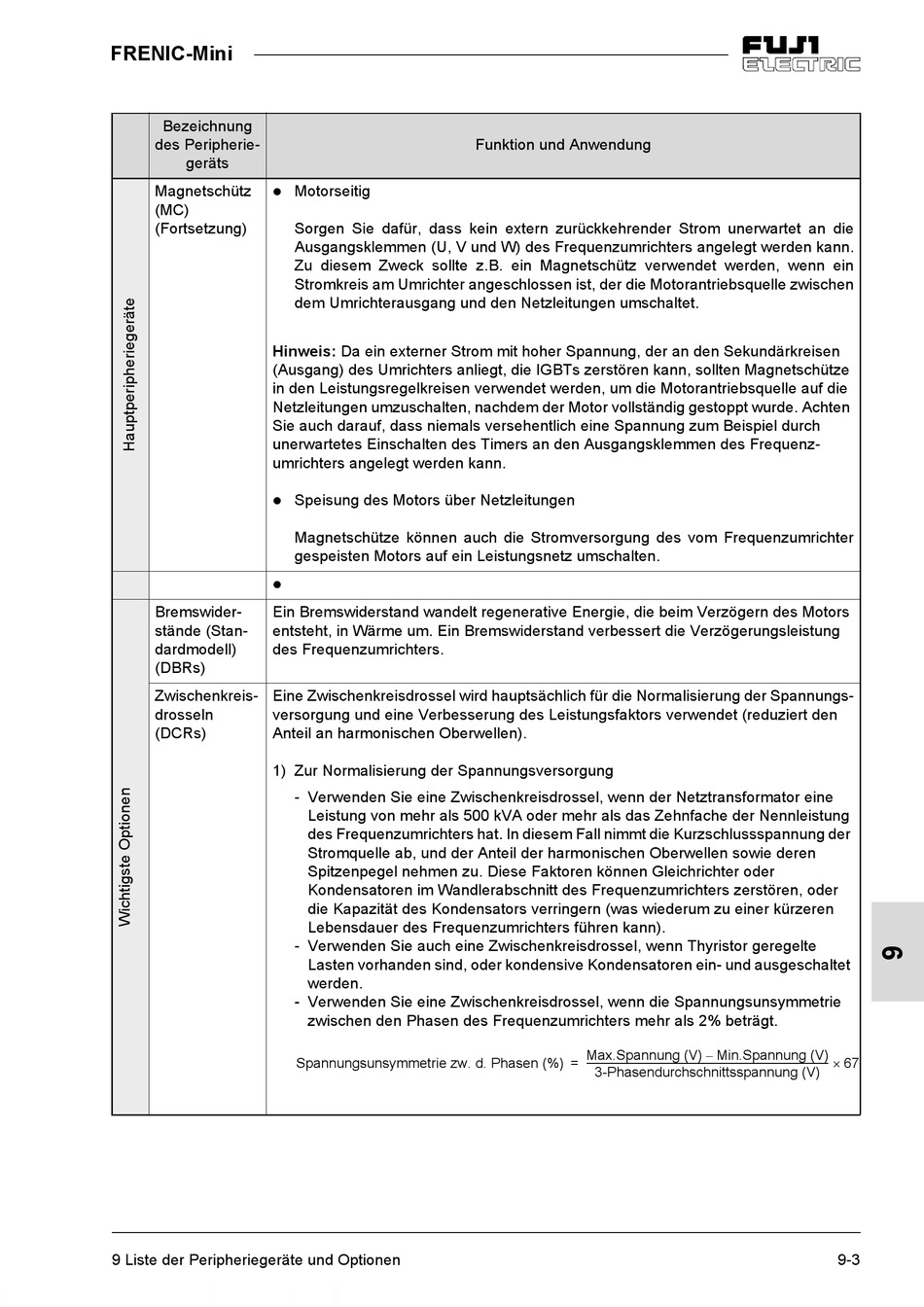

FRENIC-Mini
Bezeichnung
des Peripherie-
geräts
Magnetschütz
(MC)
(Fortsetzung)
Hinweis: Da ein externer Strom mit hoher Spannung, der an den Sekundärkreisen
(Ausgang) des Umrichters anliegt, die IGBTs zerstören kann, sollten Magnetschütze
in den Leistungsregelkreisen verwendet werden, um die Motorantriebsquelle auf die
Netzleitungen umzuschalten, nachdem der Motor vollständig gestoppt wurde. Achten
Sie auch darauf, dass niemals versehentlich eine Spannung zum Beispiel durch
unerwartetes Einschalten des Timers an den Ausgangsklemmen des Frequenz-
umrichters angelegt werden kann.
Bremswider-
Ein Bremswiderstand wandelt regenerative Energie, die beim Verzögern des Motors
stände (Stan-
entsteht, in Wärme um. Ein Bremswiderstand verbessert die Verzögerungsleistung
dardmodell)
des Frequenzumrichters.
(DBRs)
Zwischenkreis-
Eine Zwischenkreisdrossel wird hauptsächlich für die Normalisierung der Spannungs-
drosseln
versorgung und eine Verbesserung des Leistungsfaktors verwendet (reduziert den
(DCRs)
Anteil an harmonischen Oberwellen).
1) Zur Normalisierung der Spannungsversorgung
9 Liste der Peripheriegeräte und Optionen
Motorseitig
Sorgen Sie dafür, dass kein extern zurückkehrender Strom unerwartet an die
Ausgangsklemmen (U, V und W) des Frequenzumrichters angelegt werden kann.
Zu diesem Zweck sollte z.B. ein Magnetschütz verwendet werden, wenn ein
Stromkreis am Umrichter angeschlossen ist, der die Motorantriebsquelle zwischen
dem Umrichterausgang und den Netzleitungen umschaltet.
Speisung des Motors über Netzleitungen
Magnetschütze können auch die Stromversorgung des vom Frequenzumrichter
gespeisten Motors auf ein Leistungsnetz umschalten.
- Verwenden Sie eine Zwischenkreisdrossel, wenn der Netztransformator eine
Leistung von mehr als 500 kVA oder mehr als das Zehnfache der Nennleistung
des Frequenzumrichters hat. In diesem Fall nimmt die Kurzschlussspannung der
Stromquelle ab, und der Anteil der harmonischen Oberwellen sowie deren
Spitzenpegel nehmen zu. Diese Faktoren können Gleichrichter oder
Kondensatoren im Wandlerabschnitt des Frequenzumrichters zerstören, oder
die Kapazität des Kondensators verringern (was wiederum zu einer kürzeren
Lebensdauer des Frequenzumrichters führen kann).
- Verwenden Sie auch eine Zwischenkreisdrossel, wenn Thyristor geregelte
Lasten vorhanden sind, oder kondensive Kondensatoren ein- und ausgeschaltet
werden.
- Verwenden Sie eine Zwischenkreisdrossel, wenn die Spannungsunsymmetrie
zwischen den Phasen des Frequenzumrichters mehr als 2% beträgt.
Spannungsunsymmetrie zw. d. Phasen (%)
Funktion und Anwendung
Max.Spannung (V) Min.Spannung (V)
=
------------------------------------------------------------------------------------------------------- -
3-Phasendurchschnittsspannung (V)
–
67
9-3
