7- Indicatore del parametro Arc-force
8- Indicatore del parametro induttanza variabile
9- Cursori luminosi
10- Rotella di regolazione del parametro secondario
11- Indicatore di sblocco della tastiera
12- Tasto di blocco della tastiera
ALIMENTAZIONE - ACCENSIONE
• Il dispositivo è fornito con una presa trifase 5 poli (3P+N+PE) di tipo EN 60309-1.
L'Exagon 400 CC/CV si alimenta con un'installazione elettrica da 400V (50 - 60 Hz) trifase CON messa a terra. Questo dispositivo deve essere utilizzato
esclusivamente su un sistema di alimentazione trifase a quattro fili con il neutro collegato a terra.
La corrente assorbita effettiva (I1eff) è indicata sulla fonte di corrente di saldatura - condizioni d'utilizzo ottimali -. Verificare che l'alimentazione e le
sue protezioni (fusibile e/o disgiuntore) siano compatibili con la corrente necessaria per l'uso. In certi paesi, potrebbe essere necessario cambiare la
presa per permettere l'uso del dispositivo in condizioni ottimali. L'utente deve assicurarsi dell'accessibilità della presa.
• Il dispositivo è progettato per funzionare con una tensione elettrica di 400V +/- 15%. La fonte di corrente di saldatura si mette in protezione se la
tensione di alimentazione è inferiore a 340Veff o superiore a 460Veff (un codice predefinito apparirà sullo schermo della tastiera).
• L'avvio si effettua mediante rotazione del commutatore avvio / arresto (7) sulla posizione I, al contrario l'arresto si effettua mediante rotazione sulla
posizione O. Attenzione ! Mai interrompere l'alimentazione quando il dispositivo è in carica.
COLLEGAMENTO AL GENERATORE
Questo dispositivo può funzionare con dei moto generatori a condizione che la potenza ausiliaria risponda alle esigenze seguenti:
- La tensione deve essere alternata, regolata come specificato da 400V +/- 15%, e di tensione di picco inferiore a 700V,
- La frequenza deve essere compresa tra 50 e 60 Hz.
È obbligatorio verificare queste condizioni, perché molti dei generatori producono dei picchi di alta tensione che possono danneggiare il dispositivo.
USO DELLA PROLUNGA ELETTRICA
Qualsiasi prolunga deve avere una lunghezza e una sezione appropriate alla tensione del dispositivo.
Usare una prolunga conforme alle regolamentazioni nazionali.
SALDATURA AD ELETTRODO RIVESTITO (MMA
COLLEGAMENTO E CONSIGLI
• Collegare i cavi, portaelettrodo e morsetto di massa ai connettori di raccordo,
• Rispettare le polarità e le intensità di saldatura indicate sulle scatole dell'elettrodo,
• Sollevare l'elettrodo dal portaelettrodo quando il dispositivo non viene utilizzato.
VRD
V
ARC FORCE
INDUCTANCE
Le zone in grigio scuro non sono utili in questa modalità.

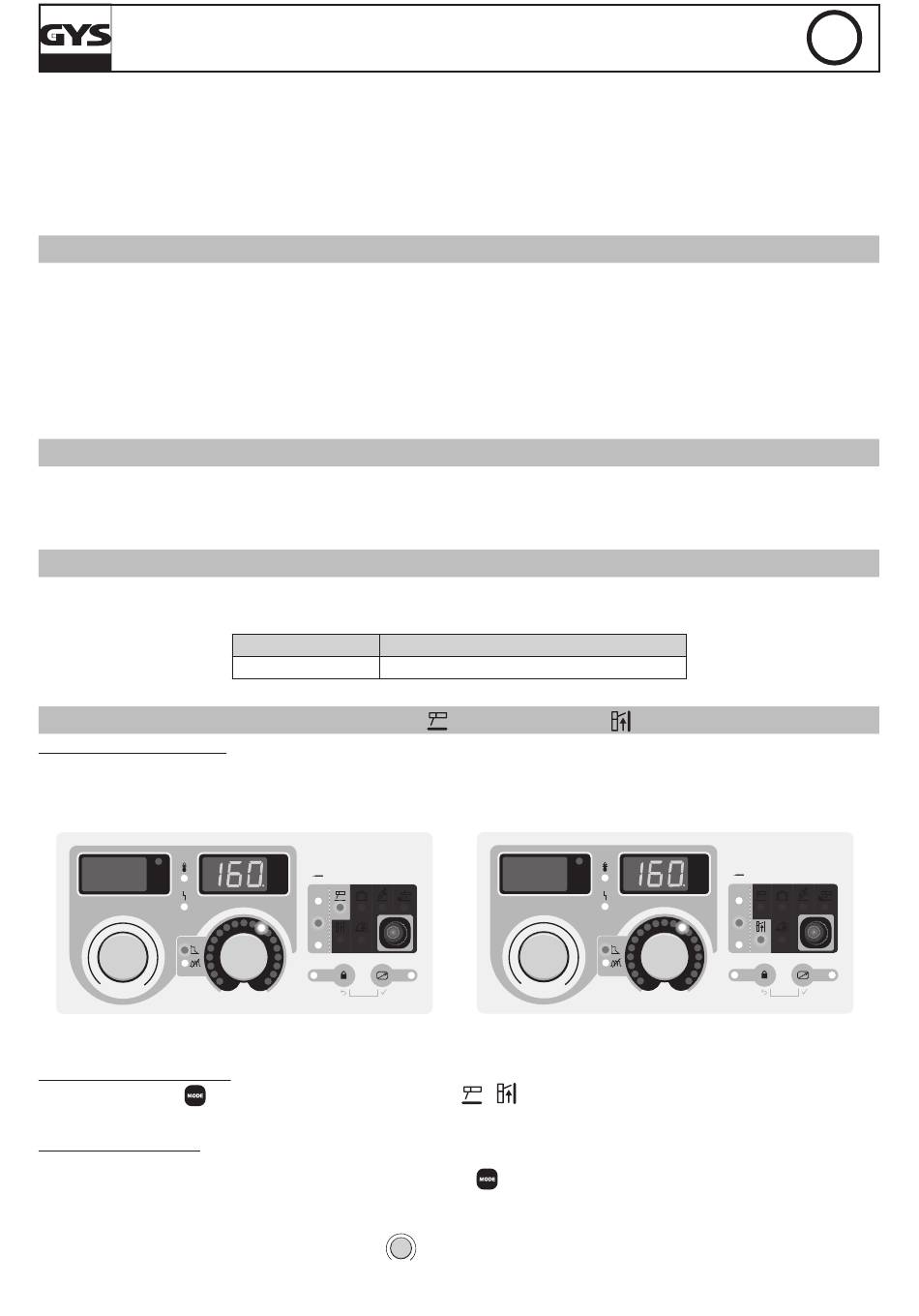

SELEZIONE DELLA MODALITÀ
Premere più volte il tasto fino a che il LED non si accende sul simbolo
La modalità MMA montante aggiunge una pulsazione di corrente che facilita la saldatura verticale montante.
PARAMETRI PRINCIPALI
1. Selezione del tipo di rivestimento :
Selezionare il tipo di rivestimento dell'elettrodo mantenendo premuto il tasto
elettrodo desiderato.
2. Regolazione dell'intensità di saldatura :
Regolare la tensione di saldatura usando la rotella principale
valore della corrente è indicato sullo schermo di destra.
EXAGON 400 CC/CV
Tensione d'entrata
400V
M A D E I N F R A N C E
MMA MIG TIG
A
press 3 s
Basic
7018
CV
0
Rutile
6013
MODE
Cellulosic
6010
press 3s
setup
-9 +9
memory
MMA
Indicatore della modalità elettrodo rivestito MMA con pul-
19-
sazione
20- Indicatore della modalità tensione (CV)
21- Indicatore della modalità semi-automatica
22- Indicatore della modalità elettrodo refrattario TIG
23- Indicatore della modalità scriccatura
24- Tasto di selezione della modalità
Sezione della prolunga (<45m)
2.5 mm²
E MMA MONTANTE
Gouging
press 3s
Le zone in grigio scuro non sono utili in questa modalità.
o .
per più di 3 secondi fino a che il LED non si accende sotto il tipo di
in funzione del diametro dell'elettrodo e del tipo di assemblaggio da realizzare. Il
)
VRD
V A
press 3 s
Basic
7018
0
Rutile
6013
Cellulosic
6010
ARC FORCE
INDUCTANCE
press 3s
-9 +9
MMA MONTANTE
IT
M A D E I N F R A N C E
MMA MIG TIG Gouging
CV
MODE
press 3s
setup
memory
