Viewer

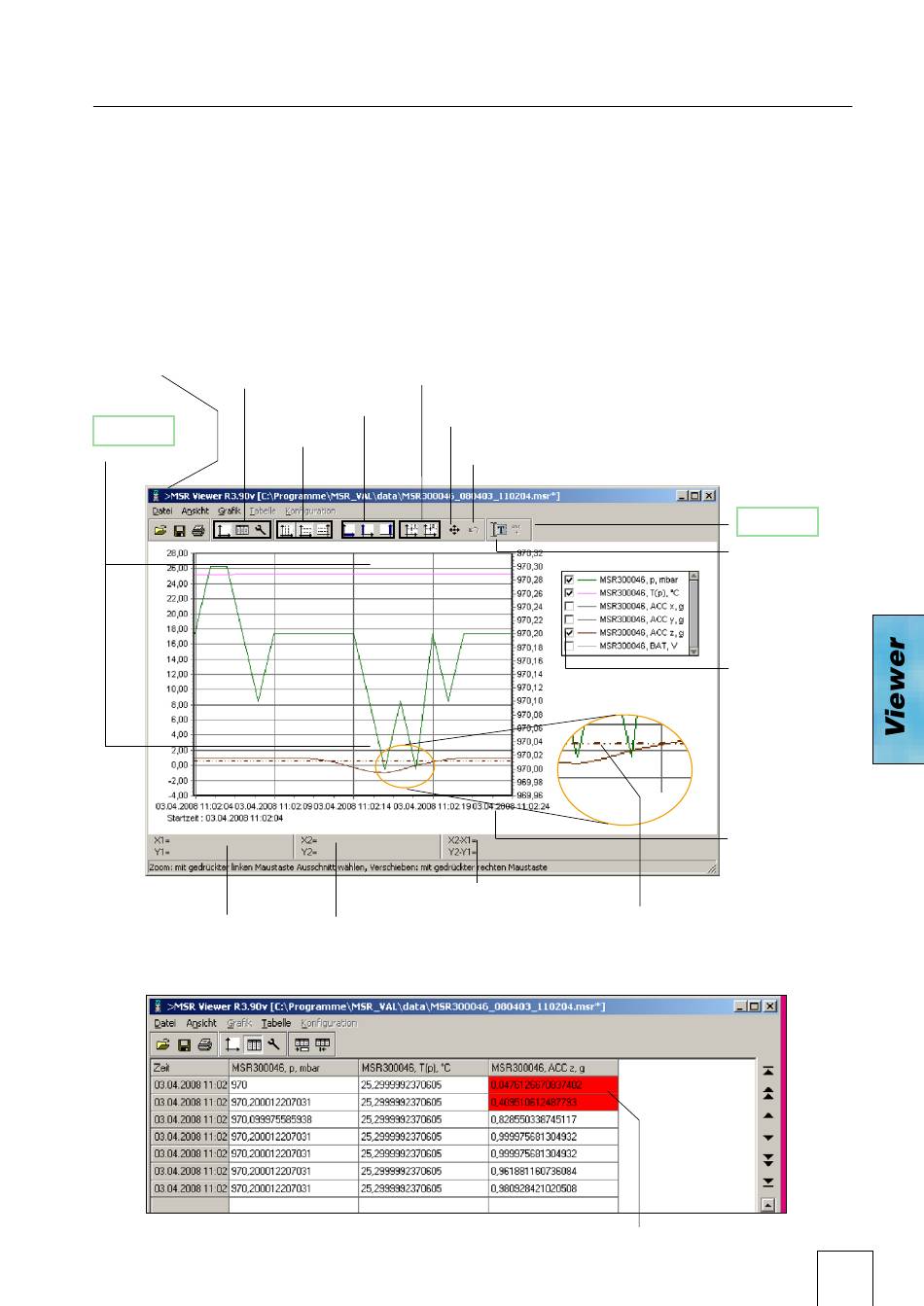

Mit Reader .oder Online .erstellte Messdateien lassen sich mit dem Viewer .auf
dem PC anzeigen und bearbeiten . Die Messwerte können als Kurven oder als
Tabelle dargestellt werden .
• Starten Sie den Viewer .(Viewer-Symbol) .
• Öffnen Sie über Datei > Öffnen .eine Messdatei (* .msr) .
Hinweis: Nach dem Auslesen von Messdateien mit dem Reader startet der
Viewer automatisch und die ausgelesene Messdatei wird angezeigt .
">" Symbol
Umschalten zwischen
validierter
Messkurven, Tabelle
Dateien
und Konfiguration
Im
Textmodus
Gitterlinien
erstellte Texte
X- und Y-Werte:
Fadenkreuz 1, Fadenkreuz 2
(Der angezeigte Y-Wert bezieht
sich immer auf die linke Achse)
Tabellendarstellung
Fadenkreuze ein / aus
Achsen fixieren
Autoskalierung
Anstieg 1
Phase 1
Differenz
Fadenkreuz 1/2
Letzte Änderung rückgängig machen
Alarmlimit
Alarmlimit überschritten
Textmodus
Umschalten
zwischen
Textwerkzeug
und Grafik-
modus
Messkurven
ein- und aus-
blenden
X-Achse =
Zeitachse
(Sekunden)
