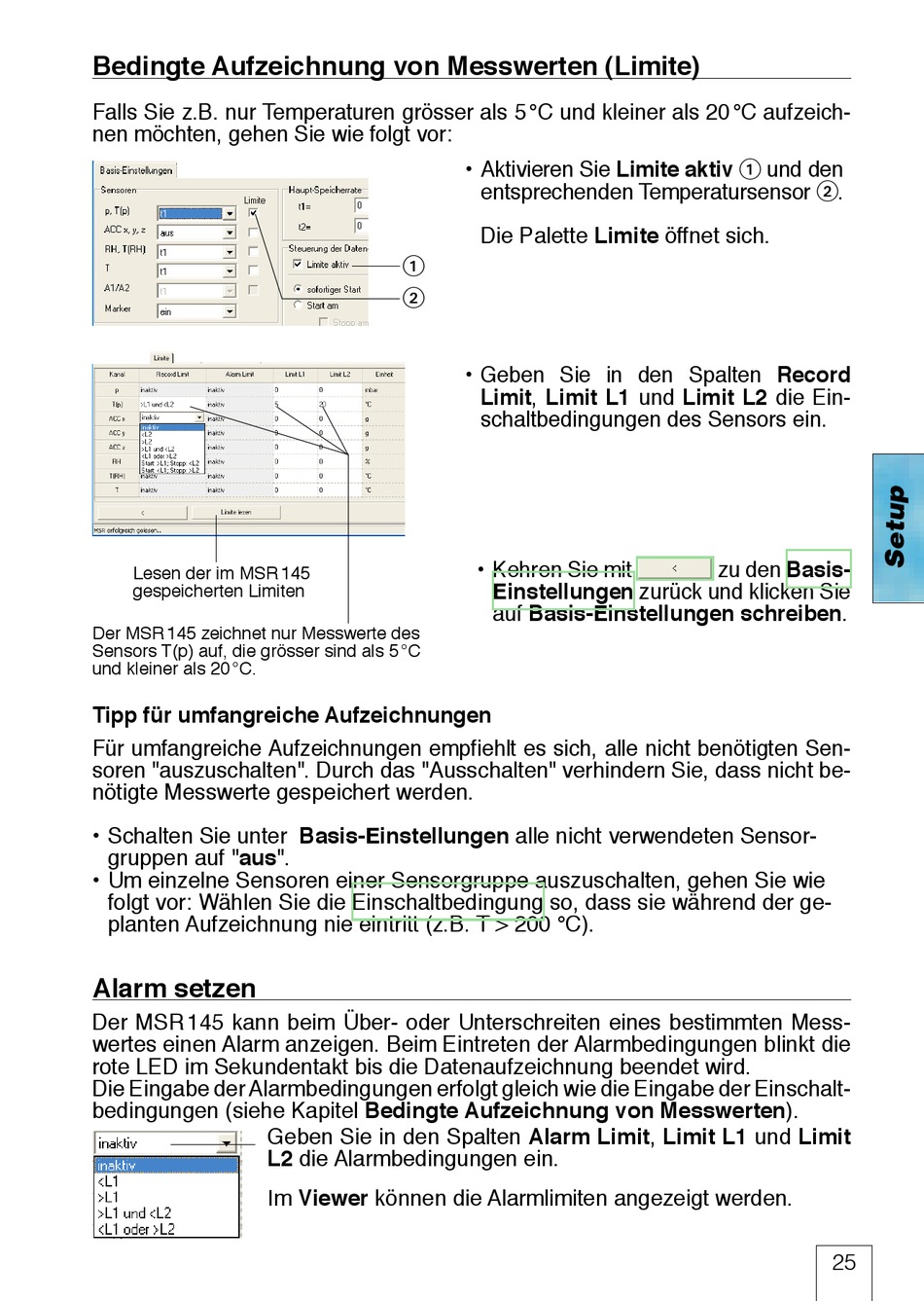

Bedingte .Aufzeichnung .von .Messwerten .(Limite)
Falls Sie z .B . nur Temperaturen grösser als 5 °C und kleiner als 20 °C aufzeich-
nen möchten, gehen Sie wie folgt vor:
Lesen der im MSR 145
gespeicherten Limiten
Der MSR 145 zeichnet nur Messwerte des
Sensors T(p) auf, die grösser sind als 5 °C
und kleiner als 20 °C .
Tipp .für .umfangreiche . A ufzeichnungen
Für umfangreiche Aufzeichnungen empfiehlt es sich, alle nicht benötigten Sen-
soren "auszuschalten" . Durch das "Ausschalten" verhindern Sie, dass nicht be-
nötigte Messwerte gespeichert werden .
• Schalten Sie unter Basis-Einstellungen alle nicht verwendeten Sensor-
gruppen auf "aus" .
• Um einzelne Sensoren einer Sensorgruppe auszuschalten, gehen Sie wie
folgt vor: Wählen Sie die Einschaltbedingung so, dass sie während der ge-
planten Aufzeichnung nie eintritt (z .B . T > 200 °C) .
Alarm .setzen
Der MSR 145 kann beim Über- oder Unterschreiten eines bestimmten Mess-
wertes einen Alarm anzeigen . Beim Eintreten der Alarmbedingungen blinkt die
rote LED im Sekundentakt bis die Datenaufzeichnung beendet wird .
Die Eingabe der Alarmbedingungen erfolgt gleich wie die Eingabe der Einschalt-
bedingungen (siehe Kapitel Bedingte .Aufzeichnung .von .Messwerten) .
1
2
Geben Sie in den Spalten Alarm .Limit, Limit .L1 .und .Limit .
L2 .die Alarmbedingungen ein .
Im Viewer können die Alarmlimiten angezeigt werden .
• Aktivieren Sie Limite .aktiv 1 und den
entsprechenden Temperatursensor 2 .
Die Palette Limite öffnet sich .
• Geben Sie in den Spalten Record .
Limit, Limit .L1 .und .Limit .L2 .die Ein-
schaltbedingungen des Sensors ein .
• Kehren Sie mit
Einstellungen . z urück und klicken Sie
auf Basis-Einstellungen .schreiben .
zu den Basis-
2
