MONTAGE DES PLATTENTELLERS

Benötigte Teile:

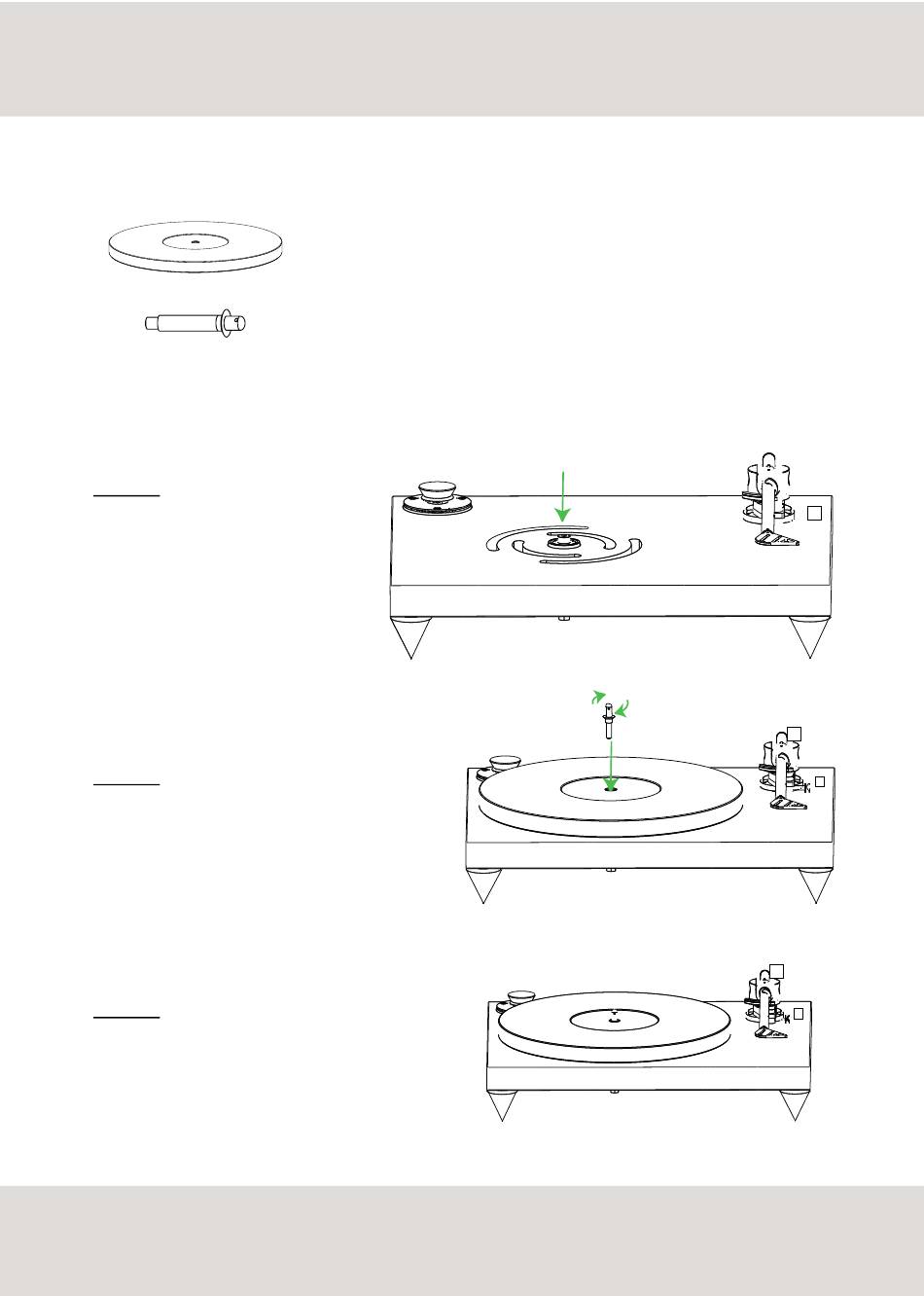

SCHRITT 1
Der Teller wird wie in der Abbildung sorgsam
auf die Achse inmitten des Chassis
aufgelegt.
SCHRITT 2
Der obere Teil der Lagerachse wird wie in
der Abbildung gezeigt eingeschraubt, um
den Teller zu fixieren.
SCHRITT 3
Die Schraubverbindung wird fest
angezogen, damit der konische Teil
einen festen Sitz des Tellers auf der
Achse findet.
7
23mm-Teller
oberer Teil der Lagerachse
