EINSTELLUNGEN VON DREHZAHL, ÜBERHANG UND WINKEL

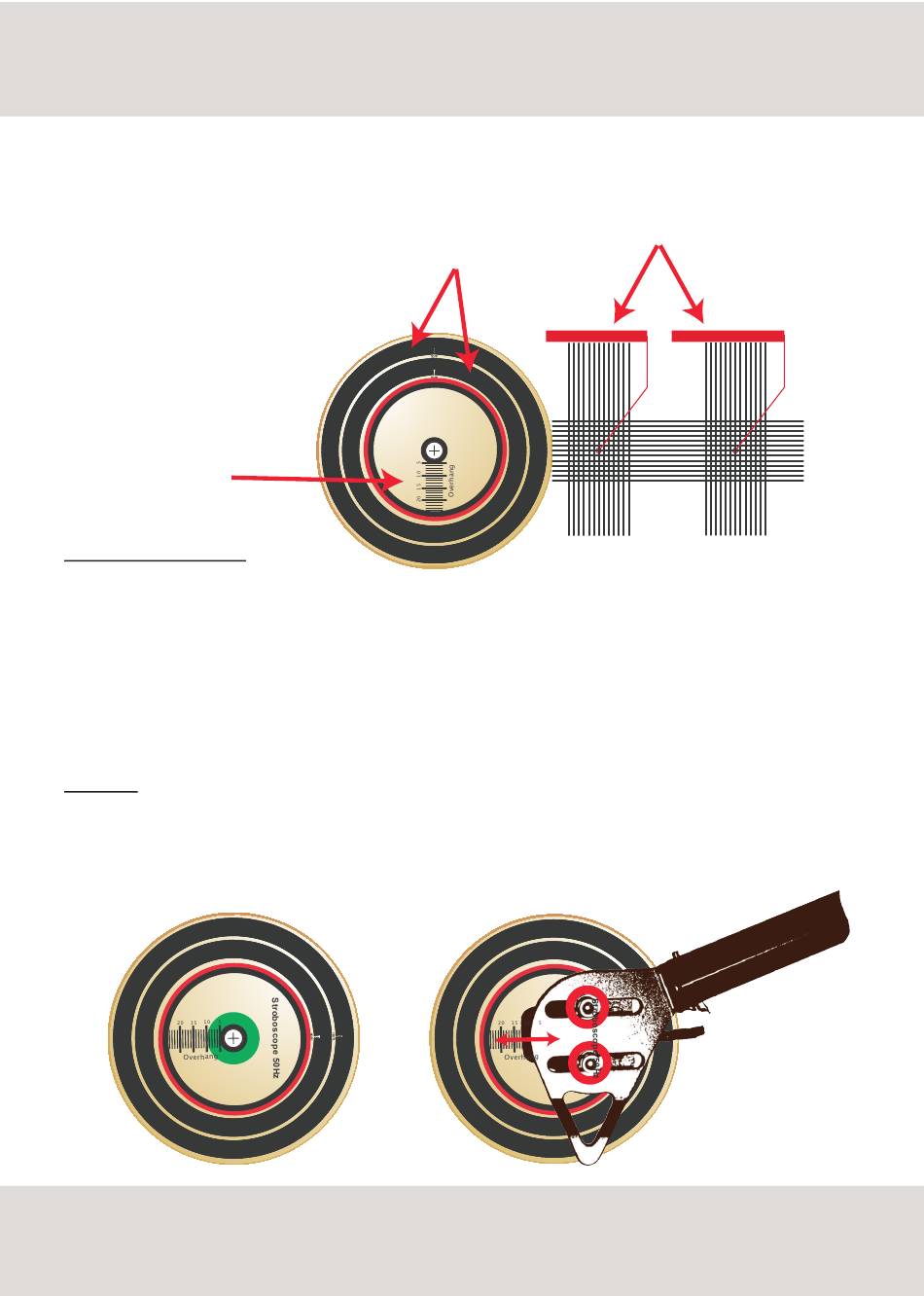

Unsere Plattenspieler werden mit einer GOLD NOTE Einstellschablone ausgeliefert, die eine Justage von
Überhang und Winkel des Abtasters und eine Drehzahlkontrolle erlaubt.
A
Mit diesem Instrument können Sie folgendes anpassen:
C
A) OrientierungTonabnehmer
B) Überhang
C) 45rpm und 33⅓rpm Drehzahl
allignment 66 mm. allignment 120,9 mm.
(Stroboskoplampe nötig)
Stroboscope 50Hz
B

KONTROLLE DER DREHZAHL

Der runde Teil der Schablone ist als Stroboskopscheibe ausgelegt. Nachdem die Schablone über die Lagerachse auf
den Teller gelegt wurde, kann bei rotierendem Teller und Beleuchtung mit Netzfrequenz (vorzugsweise Neonlampe o.
ä.) die Nenndrehzahl abgelesen werden.
Der äußere Streifenring ist für die 33er und der innere für die 45er Geschwindigkeit. Bei korrekter Drehzahl erscheint
das Streifenbild als stehend.
ÜBERHANG
Der im Headshell montierte Tonabnehmer kann in Längsrichtung verschoben werden, wenn seine zwei Schrauben nicht
fest angezogen sind. Zu diesem Zweck wird der Tonarm über die Lagerachse geführt und der Nadelüberhang relativ zur
Achse wie in der Abbildung abgelesen. Der Überhang in mm wird nach den Angaben des Herstellers eingestellt.
