Nevado Aqua Compact
Hydraulische Schaltschemen
Die nachfolgend dargestellten hydraulischen Schaltschemen stellen nur beispielhafte
Lösungsmöglichkeiten der Installation dar und erheben keinen Anspruch auf Vollständigkeit.
Die ausführliche Planung und Ausführung der Heizungsanlage einschließlich der
elektrischen Installation nach den Regeln der Technik und unter Berücksichtigung der
sicherheitstechnischen Vorschriften liegt in der Verantwortung der ausführenden Fachfirma.

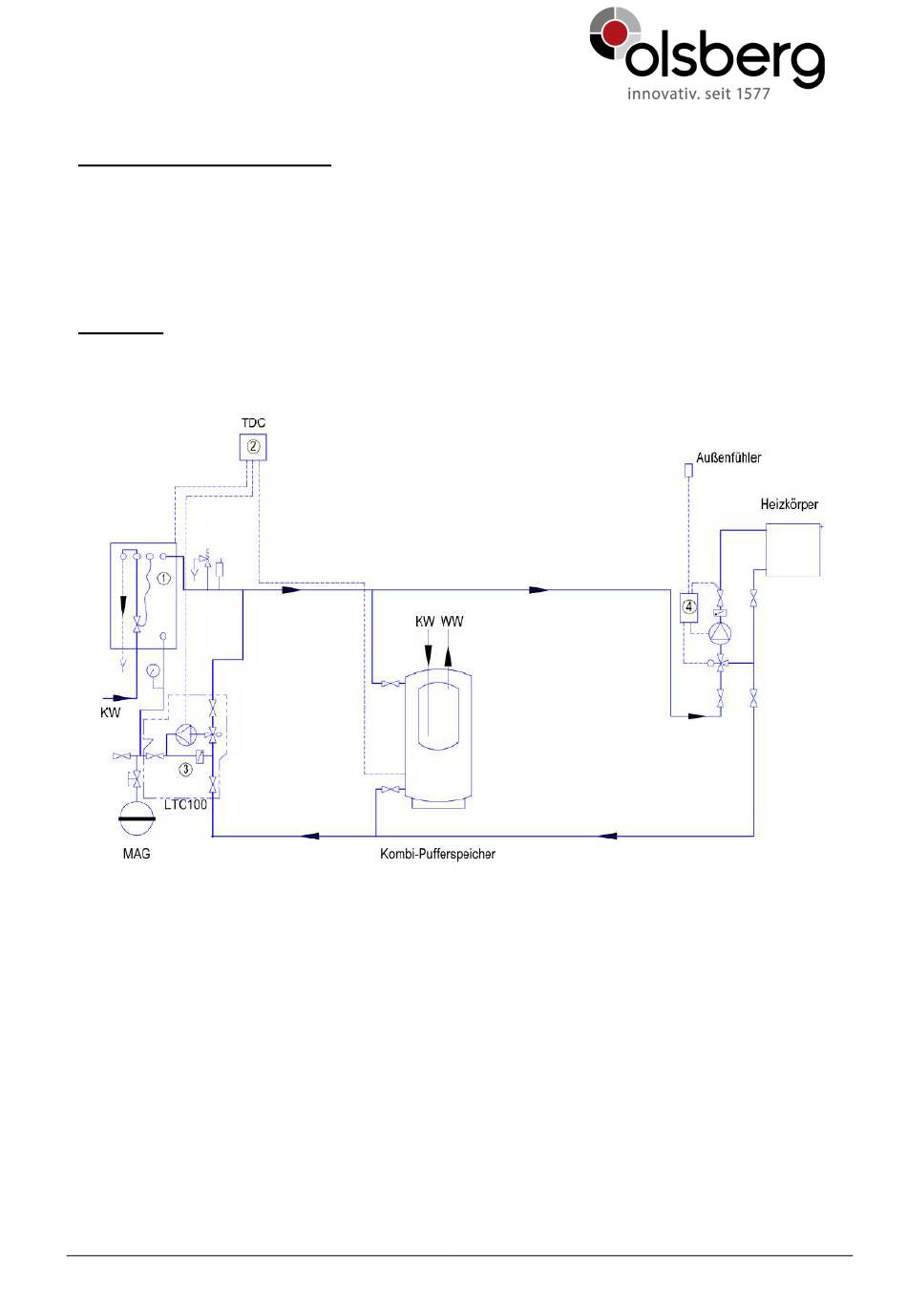

Schema 1
Kaminofen mit Kombipufferspeicher
1) Olsberg Kaminofen – thermische Ablaufsicherung integriert
2) Olsberg Temeratur Differenz-Controller - mit Temperaturfühler für Kaminofen und
Pufferspeicher
3) Olsberg Installationseinheit – mit Rücklaufanhebungsventil 55°C
4) Witterungsgeführter Heizungssystemregeler
