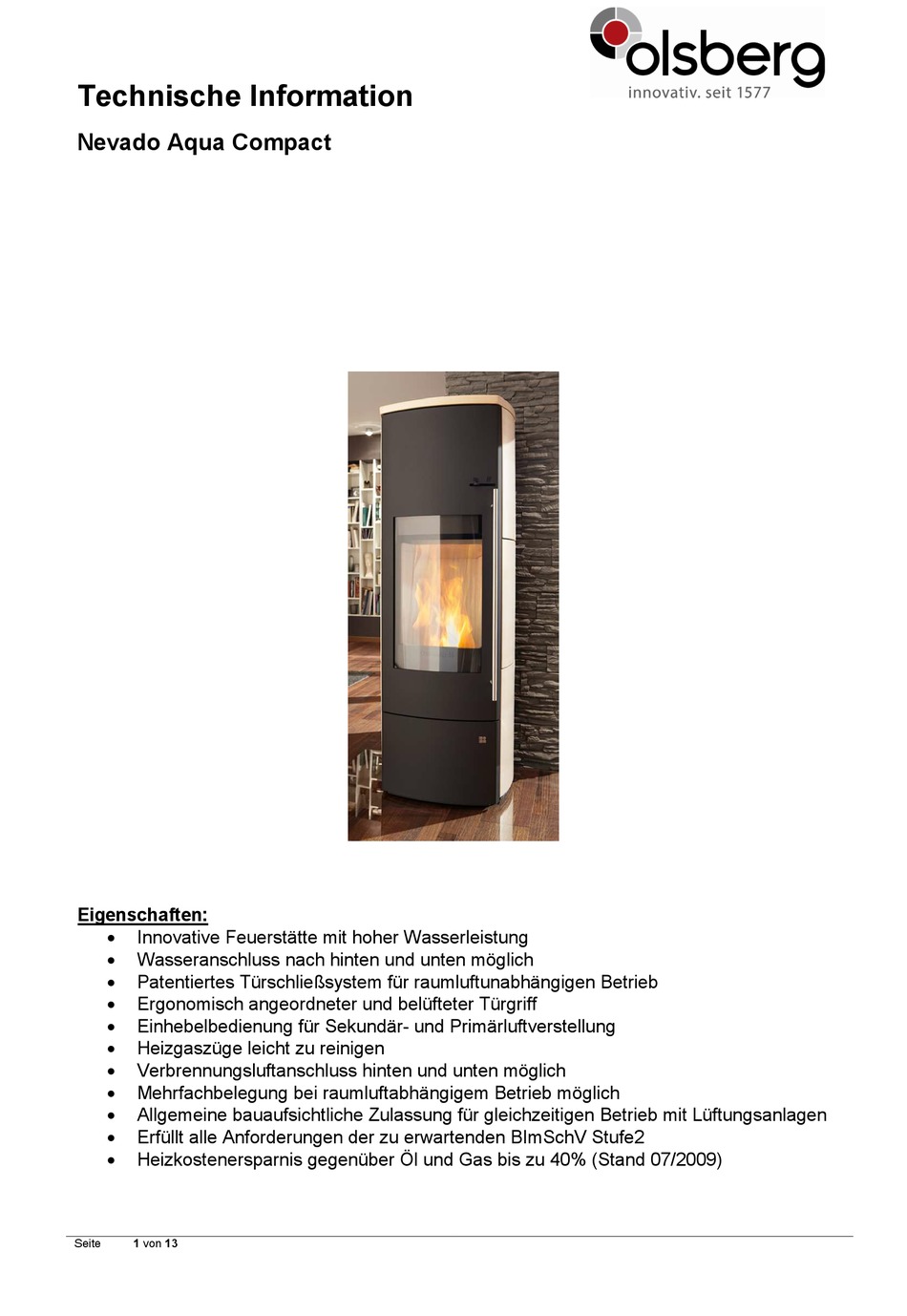

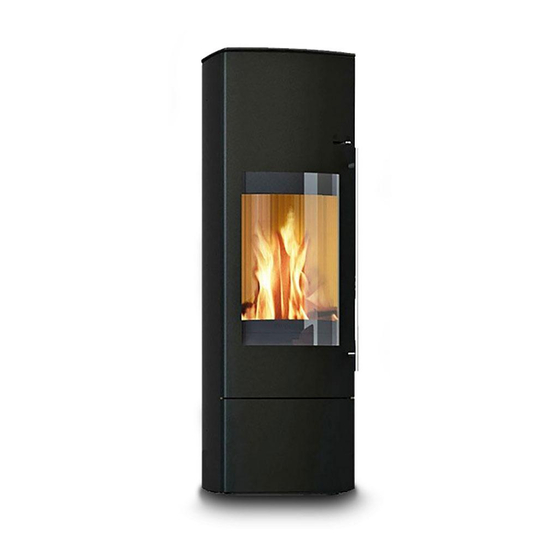

Technische Information
Nevado Aqua Compact
Eigenschaften:
Innovative Feuerstätte mit hoher Wasserleistung
Wasseranschluss nach hinten und unten möglich
Patentiertes Türschließsystem für raumluftunabhängigen Betrieb
Ergonomisch angeordneter und belüfteter Türgriff
Einhebelbedienung für Sekundär- und Primärluftverstellung
Heizgaszüge leicht zu reinigen
Verbrennungsluftanschluss hinten und unten möglich
Mehrfachbelegung bei raumluftabhängigem Betrieb möglich
Allgemeine bauaufsichtliche Zulassung für gleichzeitigen Betrieb mit Lüftungsanlagen
Erfüllt alle Anforderungen der zu erwartenden BImSchV Stufe2
Heizkostenersparnis gegenüber Öl und Gas bis zu 40% (Stand 07/2009)
Seite
1 von 13

Werbung

loading

Verwandte Anleitungen für Olsberg Nevado Aqua Compact

Inhaltszusammenfassung für Olsberg Nevado Aqua Compact

  • Seite 1 Technische Information Nevado Aqua Compact Eigenschaften:  Innovative Feuerstätte mit hoher Wasserleistung  Wasseranschluss nach hinten und unten möglich  Patentiertes Türschließsystem für raumluftunabhängigen Betrieb  Ergonomisch angeordneter und belüfteter Türgriff  Einhebelbedienung für Sekundär- und Primärluftverstellung  Heizgaszüge leicht zu reinigen ...
  • Seite 2 Nevado Aqua Compact Technische Daten: Nennwärmeleistung: 8 kW ca. 65% Wasserleistung Leistungsbereich: 4-10 kW Wirkungsgrad: >80% Wasserinhalt: Gewicht mit Stahlverkleidung: 260 kg mit Keramikverkleidung: 293 kg mit Natursteinverkleidung: 357 kg Höhe/Breite/Tiefe mit Stahlverkleidung: 1548/546/500 mm mit Keramikverkleidung: 1548/546/500 mm mit Natursteinverkleidung:...

  • Seite 3: Wo Finde Ich Was

    Nevado Aqua Compact Wo finde ich was? Hand- Entlüftungsventil Wasserseitiger Anschluss Seite 3 von 13 15.07.2019...
  • Seite 4 Nevado Aqua Compact Zeichnungsansicht Seite 4 von 13 15.07.2019...
  • Seite 5 Natursteinverkleidung Serpentin (s) 23/6383 Serpentin (g) 23/6383.1000 Zubehöre für Seitenverkleidung Stahl Keramikabdeckung Ahorn 23/6388.3060 Caffee latte 23/6387.3060 Sonderglasur 23/638x.3060 Natursteinabdeckung Serpentin 23/6383.3060 Zubehöre Regelung OEC Olsberg Efficiency Controller 23/5751.9200 OEC Olsberg Efficiency Controller Smart 23/7961.9200 Seite 5 von 13 15.07.2019...
  • Seite 6 Nevado Aqua Compact Zubehöre für Wassertechnik Olsberg Installationseinheit Installationseinheit mit Energieeffizienzpumpe 23/5591.9250 und Rücklaufanhebung 55°C Integrierte Bauteile:  Umwälzpumpe  Rücklaufanhebungsventil festeingestellt auf 55°C  Absperrventile  Thermometer Vorlauf, Rücklauf und Rücklaufanhebung Olsberg Temperaturfifferenz-Controller Temperaturdifferenz-Controller 23/5591.9240 Der Olsberg Temperaturdifferenz-Controller kontrolliert die Wassertemperaturen im Kaminofen und im Pufferspeicher, schaltet die Umwälzpumpe...
  • Seite 7 Edelstahlwellrohr ½“ (2er Set, 0,5m) 23/5591.9220 Hydraulische Einbindung in das Heizungssystem Der Nevado Aqua Compact ist in neue oder bestehende Heizungs- und Warmwasser- systeme problemlos einzubinden. Der Kaminofen ist mit allen gängigen Heizsystemen wie, Öl-, Gas-, Holz-, oder Pelletkessel kombinierbar. Kombiniert mit einer thermischen Solaranlage lässt sich mit diesem System die komplette Heizung gestalten.
  • Seite 8 Nevado Aqua Compact Rechenbeispiel Nutzbare Speicherleistung Q in kW des Pufferspeichers: Annahmen: Speichervolumen m = 500l Nutzbare Temperaturdifferenz Δt = 30K (Speicher von 40 auf 70°C aufgeheizt) Wasserheizleistung des Kaminofens Pw = 7 kW Gesucht: Aufheizzeit des Pufferspeichers TA Der Wärmeinhalt von Wasser wird berechnet nach der Formel Q = m * c * Δt Gespeicherte Wärmemenge in kW...
  • Seite 9 Vorschriften liegt in der Verantwortung der ausführenden Fachfirma. Schema 1 Kaminofen mit Kombipufferspeicher 1) Olsberg Kaminofen – thermische Ablaufsicherung integriert 2) Olsberg Temeratur Differenz-Controller - mit Temperaturfühler für Kaminofen und Pufferspeicher 3) Olsberg Installationseinheit – mit Rücklaufanhebungsventil 55°C 4) Witterungsgeführter Heizungssystemregeler...
  • Seite 10 Nevado Aqua Compact Schema 2 Kaminofen mit Pufferspeicher und Warmwasserbereiter Kaminofen 1) Olsberg Kaminofen – thermische Ablaufsicherung integriert 2) Olsberg Temeratur Differenz-Controller - mit Temperaturfühler für Kaminofen und Pufferspeicher 3) Olsberg Installationseinheit – mit Rücklaufanhebungsventil 55°C 4) Witterungsgeführter Heizungssystemregeler Seite 10 von 13 15.07.2019...
  • Seite 11 Nevado Aqua Compact Schema 3 Kaminofen mit Öl-/Gaskessel und Warmwasserspeicher Kaminofen 1) Olsberg Kaminofen – thermische Ablaufsicherung integriert 2) Olsberg Temeratur Differenz-Controller - mit Temperaturfühler für Kaminofen und Pufferspeicher 3) Olsberg Installationseinheit – mit Rücklaufanhebungsventil 55°C 4) Schaltschütz, Öffner/Schließer 5) Thermostat Pufferspeicher Schaltfunktion der Schaltschütze:...
  • Seite 12 Nevado Aqua Compact Schema 4 Kaminofen mit Öl-/Gaskessel mit Kombipuffer und solare Heizungsunterstützung 1) Olsberg Kaminofen – thermische Ablaufsicherung integriert 2) Olsberg Temeratur Differenz-Controller - mit Temperaturfühler für Kaminofen und Pufferspeicher 3) Olsberg Installationseinheit – mit Rücklaufanhebungsventil 55°C 4) Witterungsgeführter Heizungssystemregeler...
  • Seite 13 Nevado Aqua Compact Schema 5 Kaminofen mit bivalentem Speicher und solare Trinkwasserbereitung 1) Olsberg Kaminofen – thermische Ablaufsicherung integriert 2) Olsberg Temeratur Differenz-Controller - mit Temperaturfühler für Kaminofen und Pufferspeicher 3) Olsberg Installationseinheit – mit Rücklaufanhebungsventil 55°C 4) Witterungsgeführter Heizungssystemregeler...
