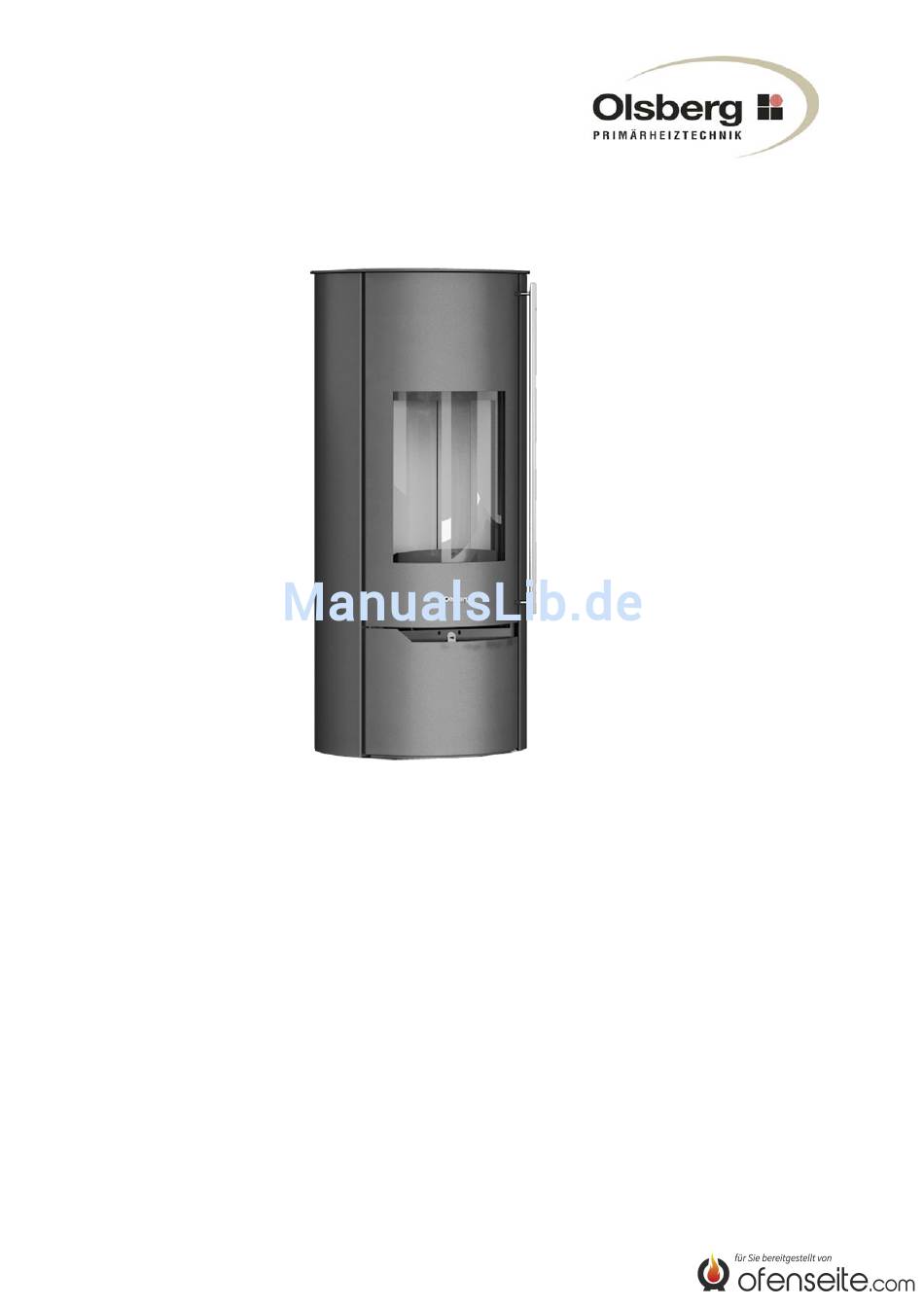

Technische Informationen

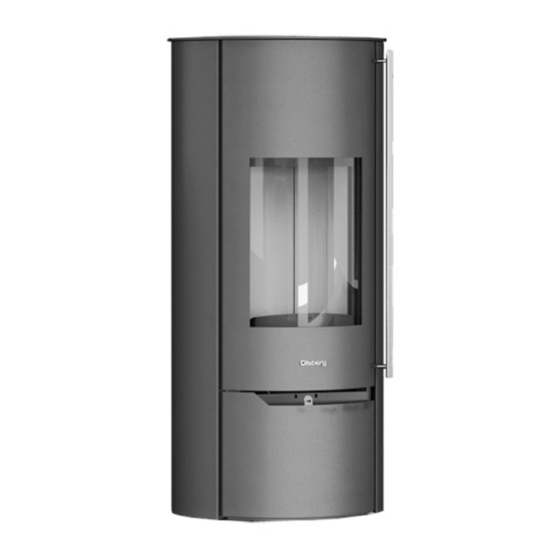

TOLIMA AQUA COMPACT
Features:
• Innovative Feuerstätte mit hoher Wasserleistung
• Wasseranschluß nach hinten und unten möglich
• Patentiertes Türschließsystem für raumluftunabhängigen Betrieb
• Ergonomisch angeordneter und belüfteter Türgriff
• Einhebelbedienung für Sekundär- und Primärluftverstellung
• Heizgaszüge leicht zu reinigen
• Verbrennungsluftanschluß hinten und unten möglich
• Mehrfachbelegung bei raumluftabhängigem Betrieb möglich
• Allgemeine bauaufsichtliche Zulassung für gleichzeitigen Betrieb mit Lüftungsanlagen
• Erfüllt alle Anforderungen der zu erwartenden BImSchV Stufe2
• Heizkostenersparnis gegenüber Öl und Gas bis zu 40% (Stand 07/2009)
1
Werbung
Verwandte Anleitungen für Olsberg TOLIMA AQUA COMPACT
Inhaltszusammenfassung für Olsberg TOLIMA AQUA COMPACT
- Seite 1 Technische Informationen TOLIMA AQUA COMPACT Features: • Innovative Feuerstätte mit hoher Wasserleistung • Wasseranschluß nach hinten und unten möglich • Patentiertes Türschließsystem für raumluftunabhängigen Betrieb • Ergonomisch angeordneter und belüfteter Türgriff • Einhebelbedienung für Sekundär- und Primärluftverstellung • Heizgaszüge leicht zu reinigen •...
- Seite 2 Technische Daten: Nennwärmeleistung: 10 kW ca. 70% Wasserleistung Leistungsbereich: 5-12 kW Wirkungsgrad: >80% Wasserinhalt: Gewicht mit Stahlblechseitenverkleidung u Stahlblechabdeckhaube: 240 kg mit Stahlblechseitenverkleidung u Keramikabdeckhaube: 240 kg mit Stahlblechseitenverkleidung u Natursteinabdeckhaube: 260 kg mit Keramikverkleidung: 280 kg mit Natursteinverkleidung: 305 kg Höhe/Breite/Tiefe mit Stahlblechseitenverkleidung u Stahlblechabdeckhaube: 1343/586/539 mm mit Stahlblechseitenverkleidung u Keramikabdeckhaube:...
- Seite 3 Bauteile: Tauchhülse für Temperaturfühler des Olsberg Temperaturdifferenz-Controllers Tauchhülse für Temperaturfühler Thermische Ablaufsicherung TAS Hand-Entlüftungsventil Verbrennungsluftstutzen D=125mm Auch nach unten anschließbar. Heizungsvorlauf zum Heizsystem Ausgang TAS Ventil Thermische Ablaufsicherung TAS Eingang TAS Heizungsrücklauf vom Heizsystem...
- Seite 4 Kühlschlange TAS Reinigungsklappe vorn Wärmetauscherrohre Wassertasche allseitig wärmegedämmt Primärluftschieber Sekundärluftschieber Verbrennungluftanschluss hinten Verbrennungluftanschluss unten Bedienhebel für die Verbrennungsluftzufuhr...
- Seite 5 Anschlussmaße: Abgasanschluss D = 150 mm Verbrennungsluftschluss D = 125 mm...
- Seite 6 Loch in der Bodenplatte für Verbrennungsluftanschluss nach unten Bedienhebel für die Verbrennungsluftzufuhr Luftschieberstellungen: Stellhebel auf „0“ = Alle Schieber zu Stellhebel auf „I“ = Sekundärluftschieber ganz auf/ Primärluftschieber ganz zu Stellhebel auf „II“ = Sekundärluftschieber ganz auf/ Primärluftschieber ganz auf...
- Seite 7 + Keramikverkleidung ahorn 23/5598 Rubin 23/5594 hämatit 23/5595 + Natursteinverkleidung 23/5593 Zubehör für Tolima Aqua Compact: Olsberg Installationseinheit TNr. 23/5591.9230 Integrierte Bauteile: • Umwälzpumpe • Rücklaufanhebungsventil festeingestellt auf 55°C • Absperrventile • Thermometer Vorlauf, Rücklauf und Rücklaufanhebung Olsberg Temperaturdifferenz-Controller TNr. 23/5591.9240...
- Seite 8 Wir empfehlen die Olsberg-Installationseinheit mit integriertem Rücklaufanhebungsventil, festeingestellt auf 55°C. • Die im Tolima Aqua Compact werkseitig installierte Thermische Ablaufsicherung wird an das öffentliche Wassernetz angeschlossen. Der Auslauf muss frei einsehbar sein. • In der Nähe des Kaminofens muss ein Sicherheitsventil installiert werden.
- Seite 9 Rechenbeispiel Nutzbare Speicherleistung Q in kWh des Pufferspeichers: Annahmen: Speichervolumen m = 500l Nutzbare Temperaturdifferenz Δt = 30K (Speicher wird von 40 auf 70°C aufgeladen) Wasserheizleistung des Kaminofens P = 7 kW Aufheizzeit des Pufferspeichers T Gesucht: Der Wärmeinhalt von Wasser wird berechnet nach der Formel Q = m * c * Δt Q =Gespeicherte Wärmemenge in kWh c = Spezifische Wärmekapazität von Wasser = 0,00116 kWh/kgK Δt = Nutzbare Temperaturdifferenz in K...
- Seite 10 Hydraulische Schaltschematas Die nachfolgend dargestellten hydraulischen Schaltschematas stellen nur beispielhafte Lösungsmöglichkeiten der Installation dar und erheben keinen Anspruch auf Vollständigkeit. Die ausführliche Planung und Ausführung der Heizungsanlage einschließlich der elektrischen Installation nach den Regeln der Technik und unter Berücksichtigung der sicherheitstechnischen Vorschriften liegt in der Verantwortung der ausführenden Fachfirma.
