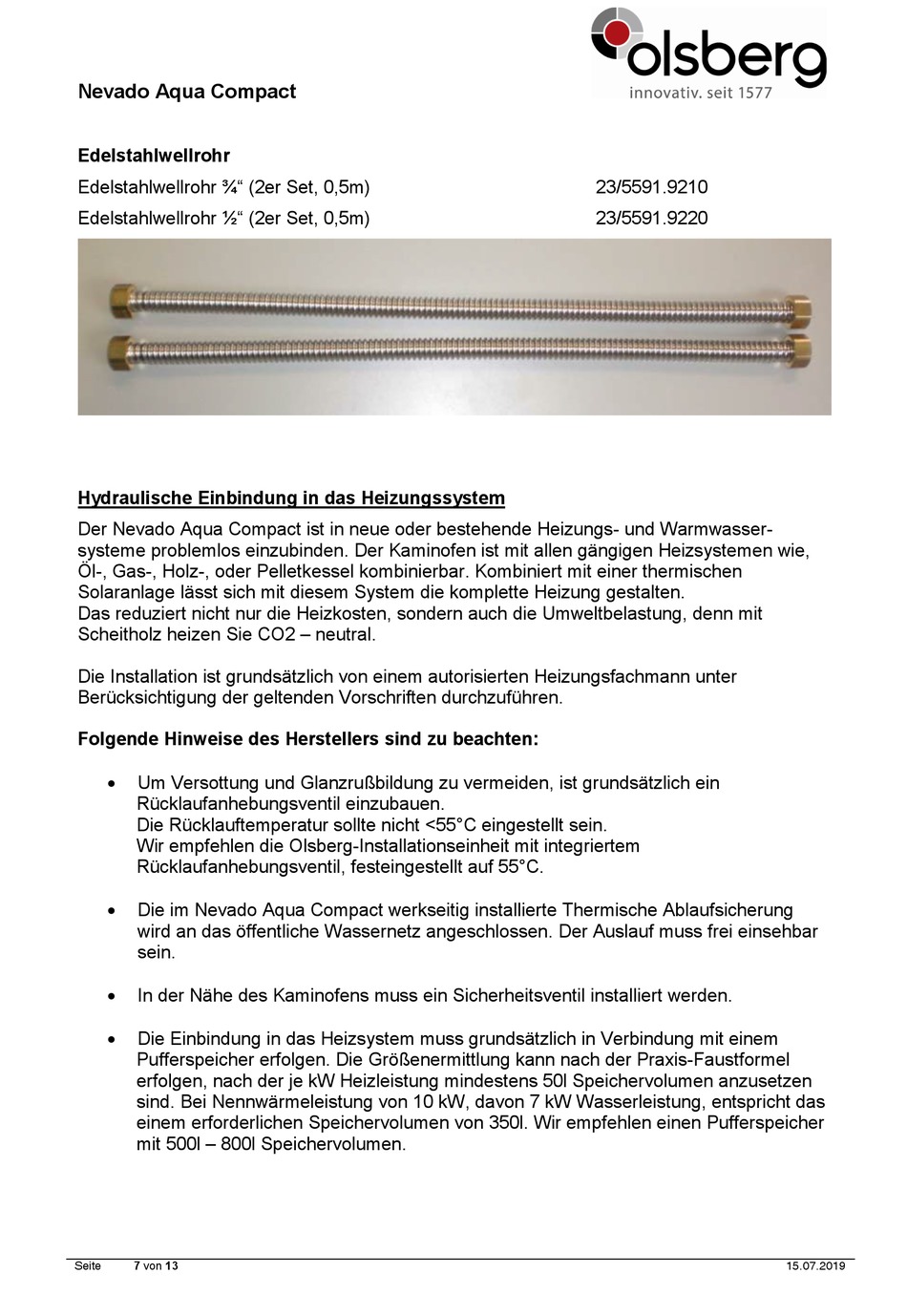

Olsberg Nevado Aqua Compact Technische Information Seite 7

Nevado Aqua Compact
Edelstahlwellrohr
Edelstahlwellrohr ¾" (2er Set, 0,5m)
Edelstahlwellrohr ½" (2er Set, 0,5m)
Hydraulische Einbindung in das Heizungssystem
Der Nevado Aqua Compact ist in neue oder bestehende Heizungs- und Warmwasser-
systeme problemlos einzubinden. Der Kaminofen ist mit allen gängigen Heizsystemen wie,
Öl-, Gas-, Holz-, oder Pelletkessel kombinierbar. Kombiniert mit einer thermischen
Solaranlage lässt sich mit diesem System die komplette Heizung gestalten.
Das reduziert nicht nur die Heizkosten, sondern auch die Umweltbelastung, denn mit
Scheitholz heizen Sie CO2 – neutral.
Die Installation ist grundsätzlich von einem autorisierten Heizungsfachmann unter
Berücksichtigung der geltenden Vorschriften durchzuführen.
Folgende Hinweise des Herstellers sind zu beachten:

Um Versottung und Glanzrußbildung zu vermeiden, ist grundsätzlich ein
Rücklaufanhebungsventil einzubauen.
Die Rücklauftemperatur sollte nicht <55°C eingestellt sein.
Wir empfehlen die Olsberg-Installationseinheit mit integriertem
Rücklaufanhebungsventil, festeingestellt auf 55°C.

Die im Nevado Aqua Compact werkseitig installierte Thermische Ablaufsicherung
wird an das öffentliche Wassernetz angeschlossen. Der Auslauf muss frei einsehbar
sein.

In der Nähe des Kaminofens muss ein Sicherheitsventil installiert werden.

Die Einbindung in das Heizsystem muss grundsätzlich in Verbindung mit einem
Pufferspeicher erfolgen. Die Größenermittlung kann nach der Praxis-Faustformel
erfolgen, nach der je kW Heizleistung mindestens 50l Speichervolumen anzusetzen
sind. Bei Nennwärmeleistung von 10 kW, davon 7 kW Wasserleistung, entspricht das
einem erforderlichen Speichervolumen von 350l. Wir empfehlen einen Pufferspeicher
mit 500l – 800l Speichervolumen.
Seite 7 von 13
23/5591.9210
23/5591.9220
15.07.2019
