107812_de_02
3.7

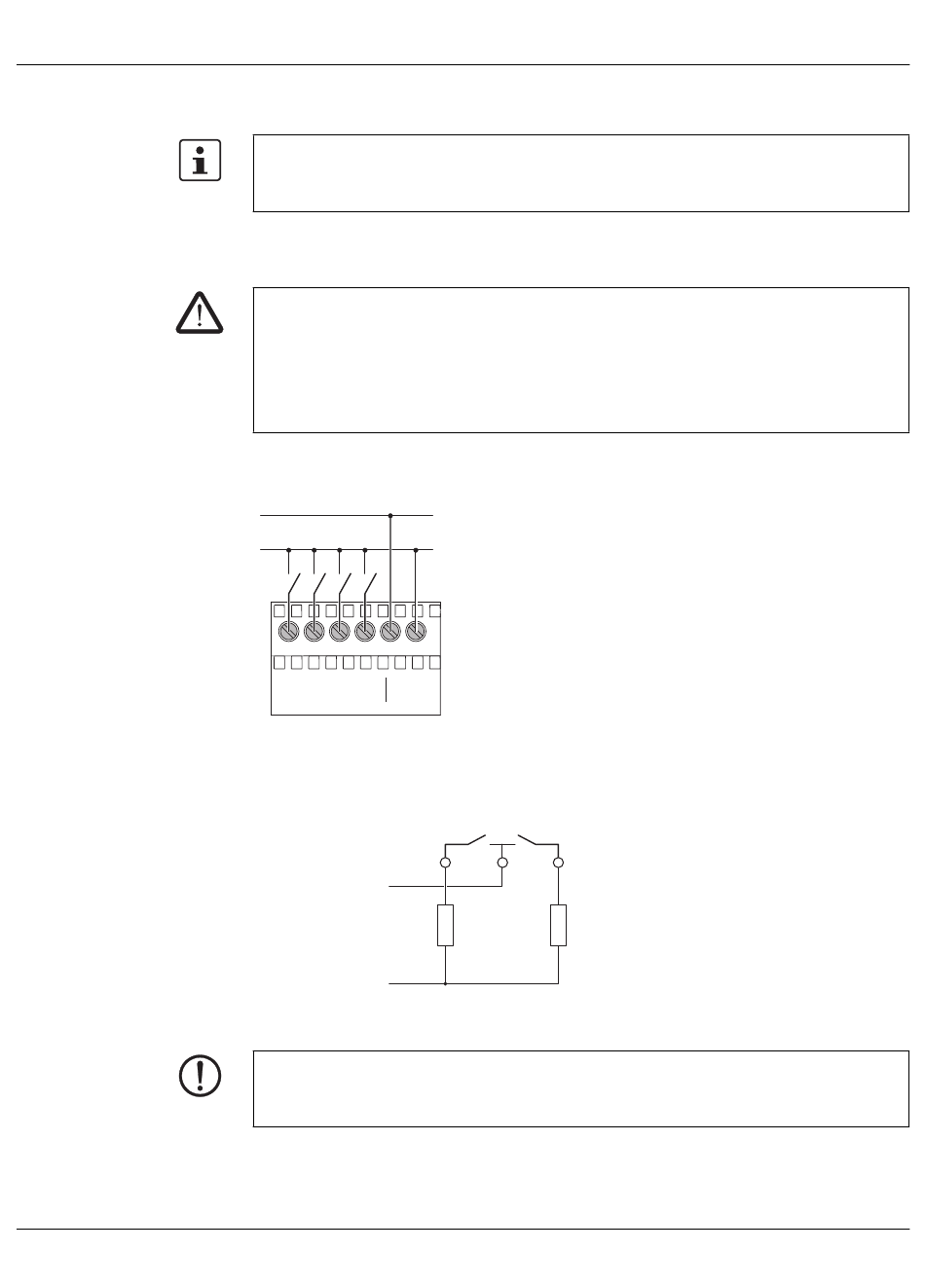

Verdrahten
Bahnanwendungen nach EN 50121-4 außerhalb des 3-m-Bereichs:
–
Verwenden Sie QUINT-POWER-Stromversorgungen von Phoenix Contact direkt am
Gerät. Speisen Sie die Versorgungsspannung über die Klemmen in das Gerät ein.
3.7.1
DC-Geräte
WARNUNG: Lebensgefahr durch Stromschlag
Beim Betrieb können bestimmte Teile des Geräts unter gefährlicher Spannung stehen!
Durch Nichtbeachtung der Warnhinweise können schwere Körperverletzungen und/oder
Sachschäden entstehen!
–
Sehen Sie eine Überstromschutzeinrichtung (I ≤ 6 A) in der Installation vor.
–
Die Ausgangsleistung des versorgenden Netzteils darf maximal 240 VA betragen.
•
Schließen Sie das Gerät an.
-
+
DI1 DI2 DI3 DI4
Bild 3-6
Versorgungsspannung 10 V DC ... 60 V DC, digitale Eingänge
L
N
Bild 3-7
Relaisausgänge (DC-Geräte)
ACHTUNG: Gerätebeschädigung
Verbinden Sie die Spannungsquelle immer mit dem Mittelkontakt des Relais (UB1, UB2)
und die Last mit dem Schließer (O1, O2, O3, O4).
0 V
24 V
O1
UB1
O2
Installieren
21 / 70
PHOENIX CONTACT
