TC MOBILE I/O...
18 / 70
PHOENIX CONTACT
3.3

Montieren

WARNUNG: Lebensgefahr durch Stromschlag
Montieren oder demontieren Sie das Gerät nur im spannungsfreien Zustand.
3.3.1
Tragschiene
Verbinden Sie eine 35-mm-EN-Tragschiene über eine Erdungsklemme mit der Schutz-
erde. Das Modul wird mit dem Aufrasten auf die Tragschiene geerdet.
Setzen Sie das Gerät von oben auf die Tragschiene.
Drücken Sie das Gerät an der Front in Richtung der Montagefläche, bis es hörbar ein-
rastet.

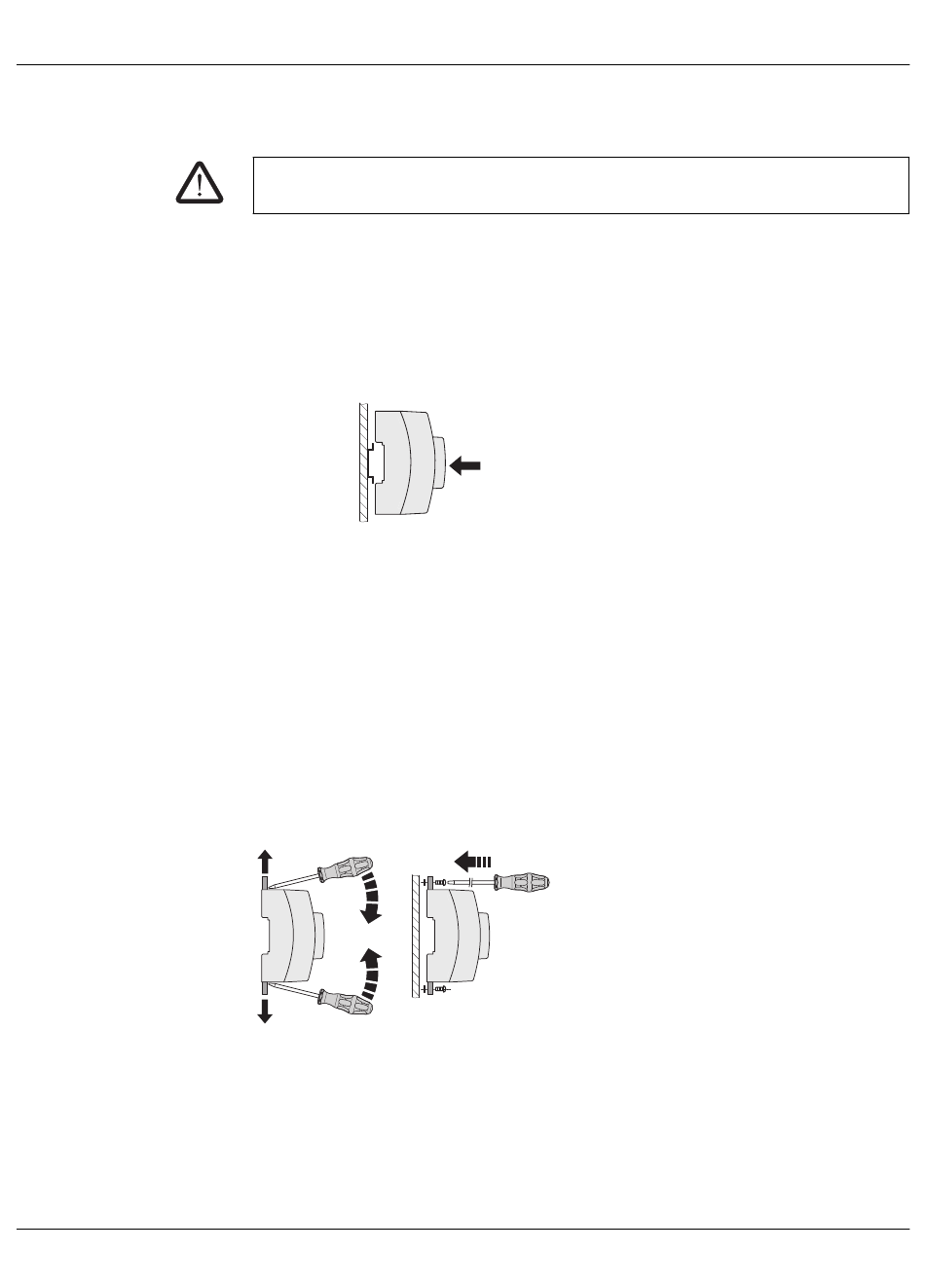

Bild 3-1

Tragschienenmontage

3.3.2
Wand
An der Rückseite des Geräts befinden sich zwei herausziehbare Fußriegel zur Wandmon-
tage.
Drücken Sie mit einem Schraubendreher die Rastnase nach unten und ziehen Sie die
Fußriegel heraus.
Legen Sie eine Unterlegscheibe zwischen die ausgezogenen Fußriegel und den ebe-
nen Untergrund.
Befestigen Sie das Gerät mit Schrauben an der Wand.
Gewindedurchmesser maximal 4 mm
Kopfdurchmesser maximal 8,5 mm
A
Bild 3-2

Wandmontage

B
107812_de_02
