Phoenix Contact TC MOBILE I/O X200 Anwenderhandbuch Seite 16

TC MOBILE I/O...
TC MOBILE I/O X200, TC MOBILE I/O X200-4G, TC MOBILE I/O X300
1 Versorgungsspannung 24 V DC
2 DI1 ... DI4 Digitale Eingänge
3 SIM Grün ein
Orange ein
Orange blinkend
Rot ein
4 Network Grün ein
Orange ein
Orange blinkend
Rot ein
5 Reset-Taster Drei Sekunden gedrückt halten, um das Gerät auf Werkseinstellungen zurückzusetzen
6 Device Grün ein
Orange ein
Orange blinkend
Rot ein
7 Digital IN Grün ein
Grün aus
8 USB-Schnittstelle
9 Relay OUT Grün ein
Grün aus
10 Analoger Eingang 1
11 Analoger Eingang 2
12 Relais 1 + 2 (Schließer)
13 Relais 3 + 4 (Schließer)
14 Öse zum Verschließen des Gehäusedeckels
15 Mini-SIM-Karte
16 SMA-Antennenanschluss (Buchse)
17 Herausziehbarer Fußriegel für die Wandmontage
16 / 70
PHOENIX CONTACT

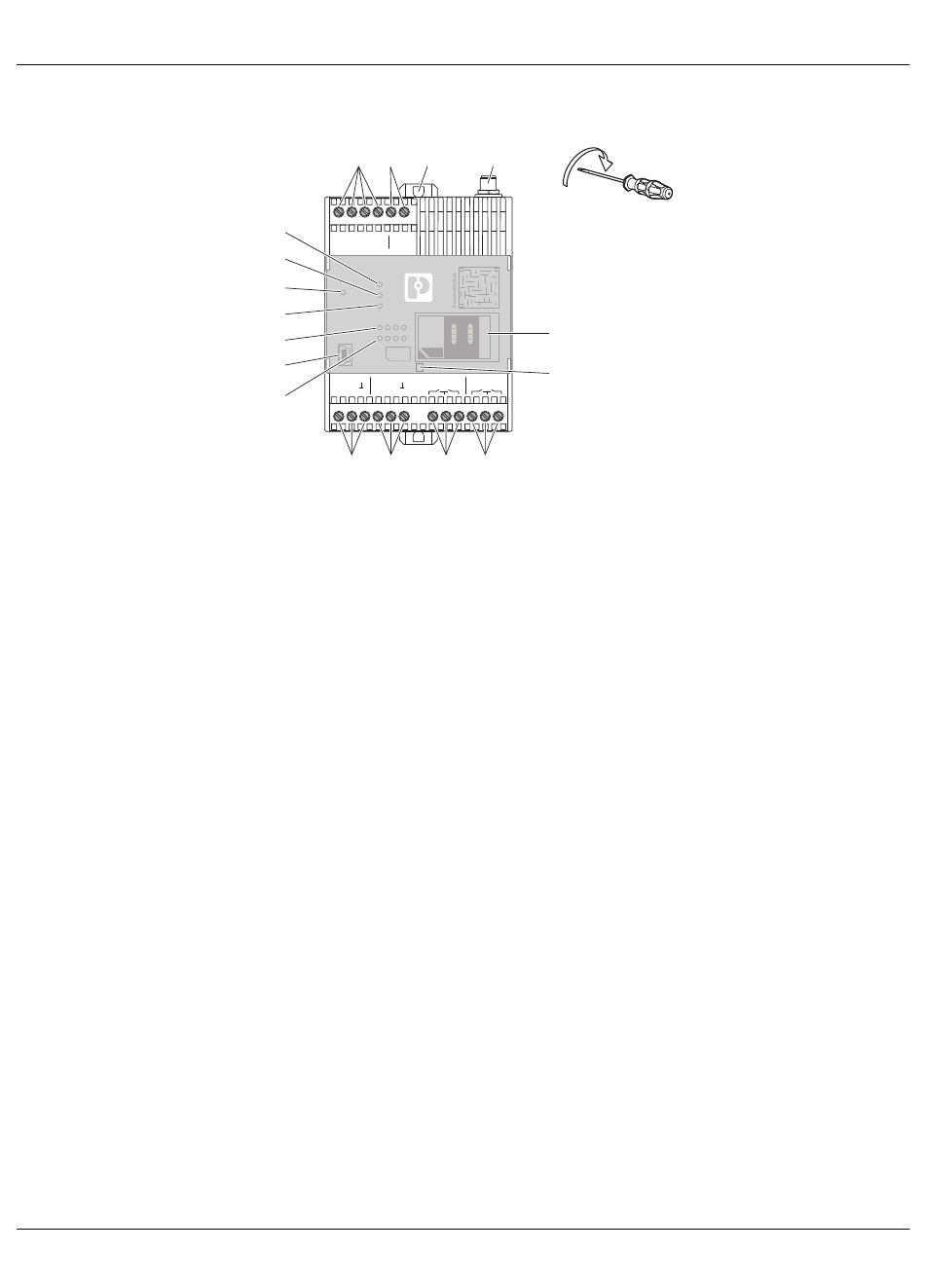

3.2.1 DC-Geräte
2 1 17
3
DI1 DI2 DI3 DI4 - +
4
TC MOBILE I/O
5
Reset SIM
Network
6
Device
1 2 3 4
Digital IN
7
Relay OUT
USB
SIM
8
U1 I1 1 U2 I2 2 O1 UB1 O2 O3 UB2 O4
9
10 11
SIM-Karte betriebsbereit
SIM-Karte nicht eingelegt
Mobile Engine wartet auf PIN, PUK oder ein anderes Passwort
SIM-Kartenfehler
Verbindung vorhanden, sehr gute Feldstärke
Ausreichende Feldstärke
Schlechte Feldstärke
Keine Verbindung
Spannungsversorgung über Netzteil
Spannungsversorgung nur über USB
Firmware-Update
Hardware-Fehler
High-Pegel am Eingang
Low-Pegel am Eingang
Nur für Konfiguration
Relais angezogen, Schaltkontakt geschlossen
Relais abgefallen, Schaltkontakt offen
Umschaltbar zwischen Strom und Spannung
Umschaltbar zwischen Strom und Spannung
16
0,5-0,6 Nm
5-7 lb In
15
14
12 13
107812_de_02
