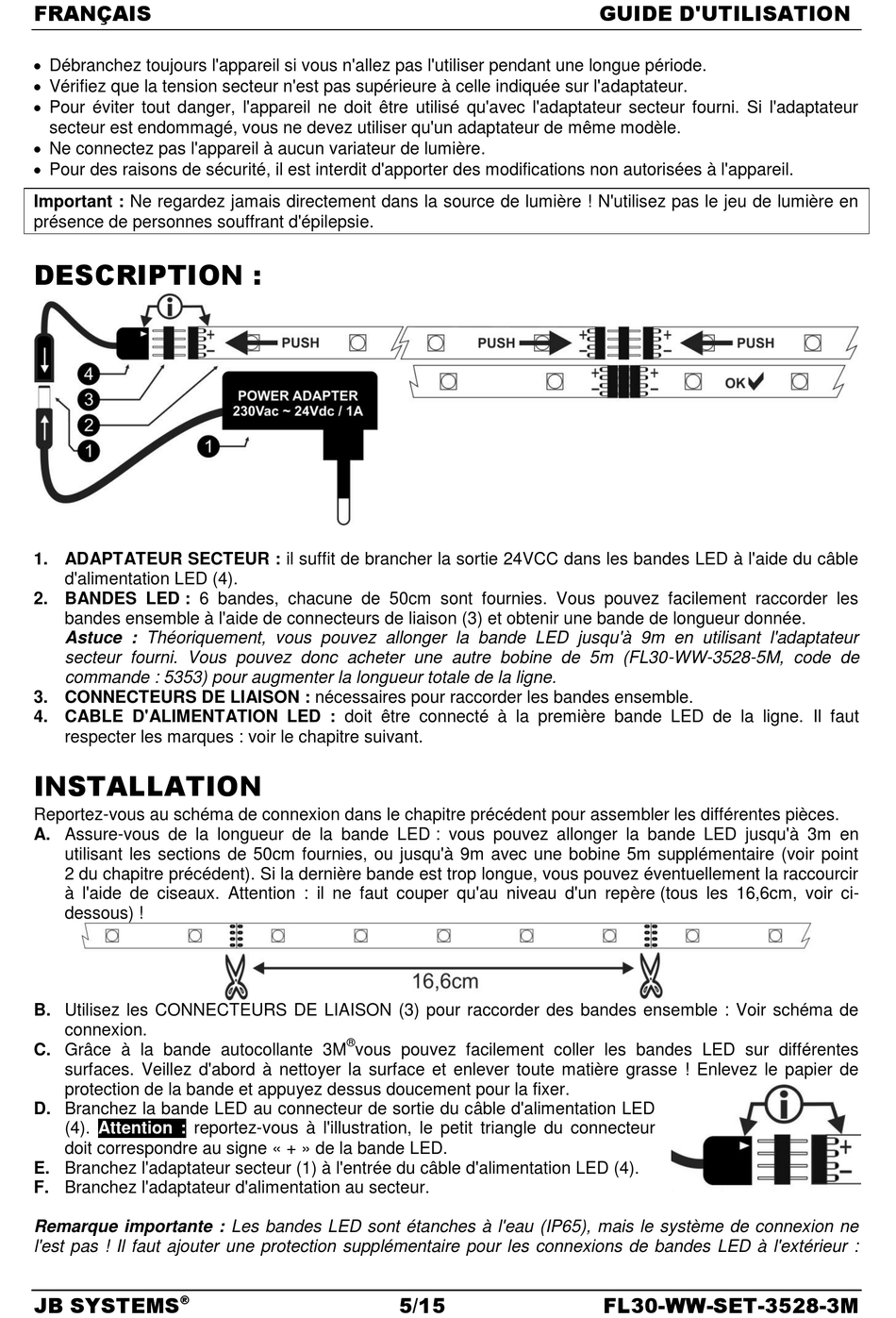

JB Systems FL30-WW-SET-3528-3M Bedienungsanleitung Seite 7

FRANÇAIS
 Débranchez toujours l'appareil si vous n'allez pas l'utiliser pendant une longue période.
 Vérifiez que la tension secteur n'est pas supérieure à celle indiquée sur l'adaptateur.
 Pour éviter tout danger, l'appareil ne doit être utilisé qu'avec l'adaptateur secteur fourni. Si l'adaptateur
secteur est endommagé, vous ne devez utiliser qu'un adaptateur de même modèle.
 Ne connectez pas l'appareil à aucun variateur de lumière.
 Pour des raisons de sécurité, il est interdit d'apporter des modifications non autorisées à l'appareil.
Important : Ne regardez jamais directement dans la source de lumière ! N'utilisez pas le jeu de lumière en
présence de personnes souffrant d'épilepsie.
DESCRIPTION :
1. ADAPTATEUR SECTEUR : il suffit de brancher la sortie 24VCC dans les bandes LED à l'aide du câble
d'alimentation LED (4).
2. BANDES LED : 6 bandes, chacune de 50cm sont fournies. Vous pouvez facilement raccorder les
bandes ensemble à l'aide de connecteurs de liaison (3) et obtenir une bande de longueur donnée.
Astuce : Théoriquement, vous pouvez allonger la bande LED jusqu'à 9m en utilisant l'adaptateur
secteur fourni. Vous pouvez donc acheter une autre bobine de 5m (FL30-WW-3528-5M, code de
commande : 5353) pour augmenter la longueur totale de la ligne.
3. CONNECTEURS DE LIAISON : nécessaires pour raccorder les bandes ensemble.
4. CABLE D'ALIMENTATION LED : doit être connecté à la première bande LED de la ligne. Il faut
respecter les marques : voir le chapitre suivant.
INSTALLATION
Reportez-vous au schéma de connexion dans le chapitre précédent pour assembler les différentes pièces.
A. Assure-vous de la longueur de la bande LED : vous pouvez allonger la bande LED jusqu'à 3m en
utilisant les sections de 50cm fournies, ou jusqu'à 9m avec une bobine 5m supplémentaire (voir point
2 du chapitre précédent). Si la dernière bande est trop longue, vous pouvez éventuellement la raccourcir
à l'aide de ciseaux. Attention : il ne faut couper qu'au niveau d'un repère (tous les 16,6cm, voir ci-
dessous) !
B. Utilisez les CONNECTEURS DE LIAISON (3) pour raccorder des bandes ensemble : Voir schéma de
connexion.
C. Grâce à la bande autocollante 3M
surfaces. Veillez d'abord à nettoyer la surface et enlever toute matière grasse ! Enlevez le papier de
protection de la bande et appuyez dessus doucement pour la fixer.
D. Branchez la bande LED au connecteur de sortie du câble d'alimentation LED
(4). Attention : reportez-vous à l'illustration, le petit triangle du connecteur
doit correspondre au signe « + » de la bande LED.
E. Branchez l'adaptateur secteur (1) à l'entrée du câble d'alimentation LED (4).
F. Branchez l'adaptateur d'alimentation au secteur.
Remarque importante : Les bandes LED sont étanches à l'eau (IP65), mais le système de connexion ne
l'est pas ! Il faut ajouter une protection supplémentaire pour les connexions de bandes LED à l'extérieur :
JB SYSTEMS
®
®
vous pouvez facilement coller les bandes LED sur différentes
5/15
GUIDE D'UTILISATION
FL30-WW-SET-3528-3M
