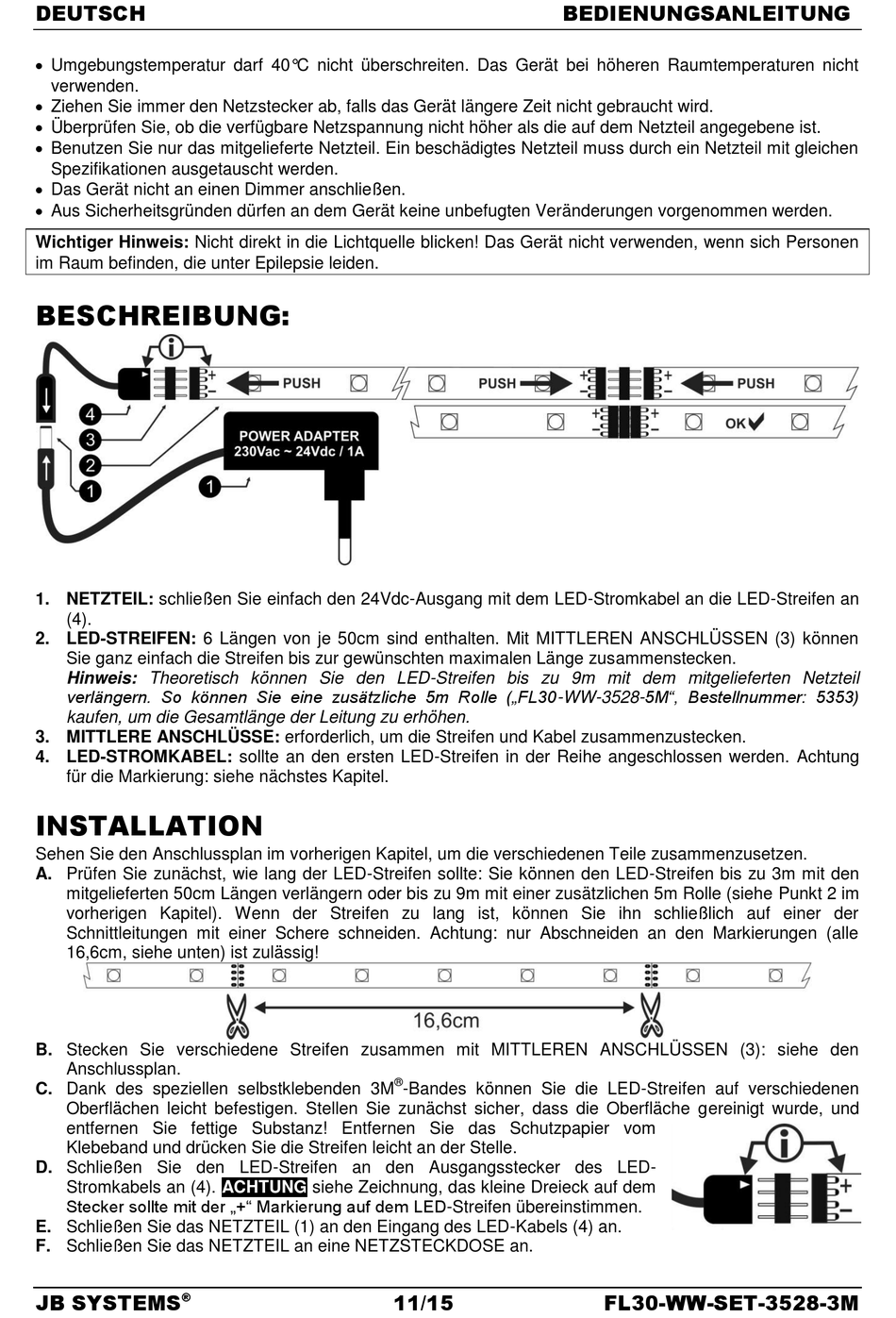

JB Systems FL30-WW-SET-3528-3M Bedienungsanleitung Seite 13

DEUTSCH
 Umgebungstemperatur darf 40°C nicht überschreiten. Das Gerät bei höheren Raumtemperaturen nicht
verwenden.
 Ziehen Sie immer den Netzstecker ab, falls das Gerät längere Zeit nicht gebraucht wird.
 Überprüfen Sie, ob die verfügbare Netzspannung nicht höher als die auf dem Netzteil angegebene ist.
 Benutzen Sie nur das mitgelieferte Netzteil. Ein beschädigtes Netzteil muss durch ein Netzteil mit gleichen
Spezifikationen ausgetauscht werden.
 Das Gerät nicht an einen Dimmer anschließen.
 Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.
Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Das Gerät nicht verwenden, wenn sich Personen
im Raum befinden, die unter Epilepsie leiden.
BESCHREIBUNG:
1. NETZTEIL: schließen Sie einfach den 24Vdc-Ausgang mit dem LED-Stromkabel an die LED-Streifen an
(4).
2. LED-STREIFEN: 6 Längen von je 50cm sind enthalten. Mit MITTLEREN ANSCHLÜSSEN (3) können
Sie ganz einfach die Streifen bis zur gewünschten maximalen Länge zusammenstecken.
Hinweis: Theoretisch können Sie den LED-Streifen bis zu 9m mit dem mitgelieferten Netzteil
verlängern. So können Sie eine zusätzliche 5m Rolle („FL30-WW-3528-5M", Bestellnummer: 5353)
kaufen, um die Gesamtlänge der Leitung zu erhöhen.
3. MITTLERE ANSCHLÜSSE: erforderlich, um die Streifen und Kabel zusammenzustecken.
4. LED-STROMKABEL: sollte an den ersten LED-Streifen in der Reihe angeschlossen werden. Achtung
für die Markierung: siehe nächstes Kapitel.
INSTALLATION
Sehen Sie den Anschlussplan im vorherigen Kapitel, um die verschiedenen Teile zusammenzusetzen.
A. Prüfen Sie zunächst, wie lang der LED-Streifen sollte: Sie können den LED-Streifen bis zu 3m mit den
mitgelieferten 50cm Längen verlängern oder bis zu 9m mit einer zusätzlichen 5m Rolle (siehe Punkt 2 im
vorherigen Kapitel). Wenn der Streifen zu lang ist, können Sie ihn schließlich auf einer der
Schnittleitungen mit einer Schere schneiden. Achtung: nur Abschneiden an den Markierungen (alle
16,6cm, siehe unten) ist zulässig!
B. Stecken Sie verschiedene Streifen zusammen mit MITTLEREN ANSCHLÜSSEN (3): siehe den
Anschlussplan.
C. Dank des speziellen selbstklebenden 3M
Oberflächen leicht befestigen. Stellen Sie zunächst sicher, dass die Oberfläche gereinigt wurde, und
entfernen Sie fettige Substanz! Entfernen Sie das Schutzpapier vom
Klebeband und drücken Sie die Streifen leicht an der Stelle.
D. Schließen Sie den LED-Streifen an den Ausgangsstecker des LED-
Stromkabels an (4).
Stecker sollte mit der „+" Markierung auf dem LED-Streifen übereinstimmen.
E. Schließen Sie das NETZTEIL (1) an den Eingang des LED-Kabels (4) an.
F. Schließen Sie das NETZTEIL an eine NETZSTECKDOSE an.
JB SYSTEMS
®
ACHTUNG siehe Zeichnung, das kleine Dreieck auf dem
®
-Bandes können Sie die LED-Streifen auf verschiedenen
11/15
BEDIENUNGSANLEITUNG
FL30-WW-SET-3528-3M
