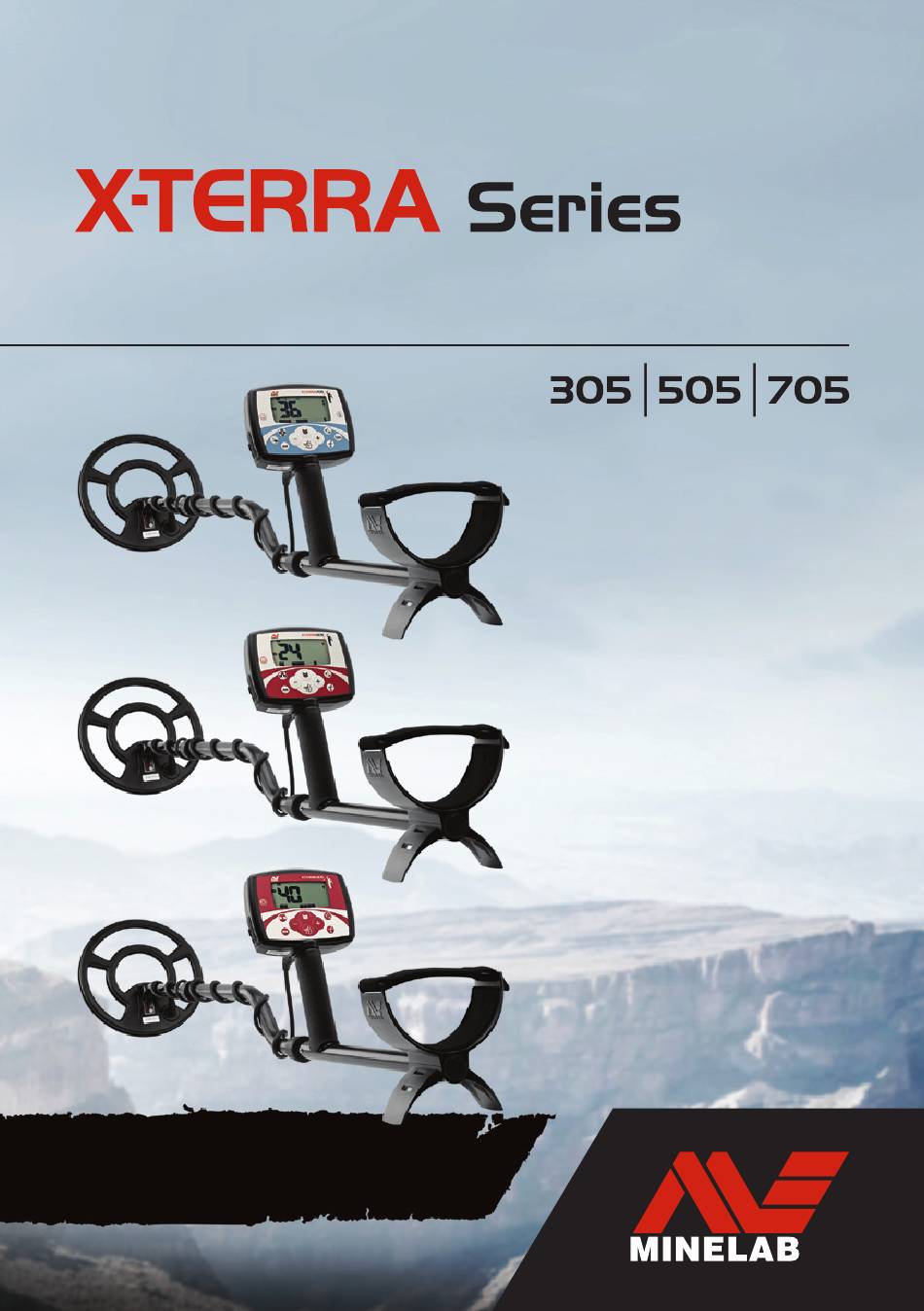

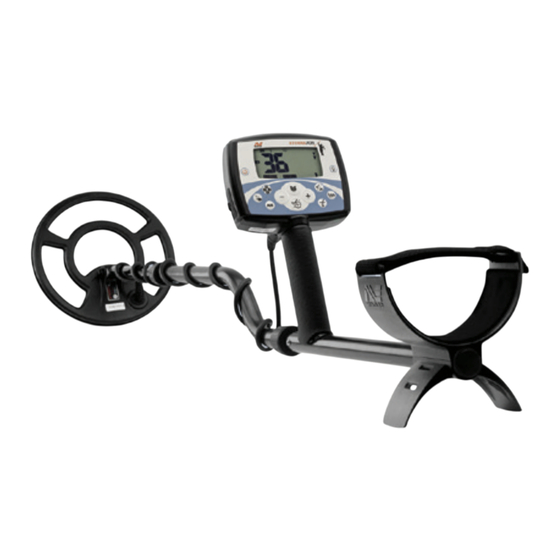

- Seite 1 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhalt 2 Liste der Einzelteile 3 Zusammenbau Anschließen der SpuleV Zusammenbau des Gestänges Montage der Armstütze Anschließen der Steuereinheit Abtrennen der Steuereinheit Befestigung des Spulenkabels Einsetzen der Batterien 6 X‑TERRA 705 Tastatur 7 X‑TERRA 705 LCD 8 X‑TERRA 305/505 Tastatur 9 X‑TERRA 305/505 LCD 10 Technische Daten 10 X-TERRA Technische Daten der Serie... -
Seite 4: Liste Der Einzelteile
Liste der Einzelteile Spule Spulenschutz (auf Spule montiert) Unteres Gestänge Mittleres Gestänge Oberes Gestänge Armstütze Ständer Steuereinheit Steuereinheitschraube Gummiunterlegscheiben (× 2) Kunststoff-Flügelmutter Plastikschraube Armlehnenschraube Armlehnengurt Klettverschlüsse (× 2) Garantiekarte Bedienungsanleitung... -
Seite 5: Zusammenbau
Zusammenbau Anschließen der Spule Setzen Sie die zwei Gummi-Unterlegscheiben in das Joch des unteren Gestänges ein. Schieben Sie das Joch in die Gabelhalterung auf der Oberseite der Spule. Stecken Sie die Kunststoffschraube durch das Joch und die Gabelhalterung. Befestigen Sie diese mit der Kunststoff- Flügelmutter und achten Sie darauf, dass das Gewinde der Schraube nicht durch Überdrehen beschädigt wird. -
Seite 6: Zusammenbau Der Armlehne
Zusammenbau Zusammenbau der Armlehne Setzen Sie die Armlehne auf die Oberseite des oberen Gestänges. Schieben Sie die Schraube durch den Ständer, den oberen Schaft und die Armlehne und ziehen Sie die Schraube an. Führen Sie den Armlehnenriemen durch beide Schlitze in der Armlehne. Der X-TERRA ist für den Einsatz mit der linken oder rechten Hand konzipiert. -
Seite 7: Einsetzen Der Batterien
Befestigung des Spiralkabels. Wickeln Sie das Spiralkabel so oft um das untere und mittlere Gestänge, dass es nicht mehr durchhängt. Verwenden Sie die Klettverschlüsse, um das Spiralkabel an dem Gestänge zu befestigen. Richten Sie den Spulenstecker aus und schieben Sie ihn in die Buchse auf der Rückseite der Steuereinheit, wobei Sie den Sicherungsring fest anziehen, um ihn zu fixieren. -
Seite 8: Terra 705 Tastatur
X‑TERRA 705 Tastatur LCD Display Area Punktortung/Detect: (Punktortung/Suchen:) Power Dieser Knopf hat zwei Funktionen. Punktortung unterstützt dabei, die exakte Muster: Blättern durch die Position eines Objektes vor dem Entdecken Diskriminierungsmuster (nur Coin & Treasure zu orten. Modus). Suchen beendet die Menüeinstellungen Modus: Dieser Knopf hat drei Funktionen. -
Seite 9: Terra 705 Lcd
X‑TERRA 705 LCD Shallow Deep target target Alle Metalle (AM): Zeigt an, dass das Alle Menü‑Skala: Ermöglicht eine visuelle Anzeige Metalle-Muster ausgewählt wurde. des Wertes der gewählten Einstellung. Die Menüskala arbeitet auch mit Punktortung Muster: Voreinstellung von zusammen, um anzuzeigen, wie nah die Spule Diskriminierungsmustern, die verschiedenen am Ziel ist. -
Seite 10: Terra 305/505 Tastatur
X‑TERRA 305/505 Tastatur LCD Display Area Plus: Passt die Einstellungen an und scrollt nach Power rechts durch die Diskriminierungssegmente. Muster: Blättert durch die Akzeptieren/ Ablehnen: Akzeptiert Diskriminierungsmuster. oder lehnt bestimmte Metalle ab, indem einzelne Diskriminierungssegmente ein- und ausgeschaltet werden. X-TERRA 305 X-TERRA 505 (2 Muster) (3 Muster) -
Seite 11: Terra 305/505 Lcd
X‑TERRA 305/505 LCD Objekt Tiefer Nahe der liegendes Oberfläche Objekt All Metal (AM): Zeigt an, dass das Alle Metalle- Menü: Einstellungsoptionen, die an die Muster ausgewählt wurde..persönlichen Bedürfnisse angepasst werden können. Muster: Voreinstellung von Unterscheidungsmustern, die verschiedenen Empfindlichkeit/Tiefe Hintergrundton Suchpräferenzen entsprechen. -
Seite 12: Technische Daten
Technische Daten TECHNISCHE DATEN DER X‑TERRA‑SERIE Übertragung Einfrequenz-Sinuswelle Technologie VFLEX Spule Standard 9" Konzentrisch 7,5kHz (wasserdicht) Audio IInterner Lautsprecher- und Kopfhörerausgang Suchmodi Bewegungsdetektor Batterien (nicht enthalten) 4 × AA Alkaline/Carbon/Lithium oder NiMH/NiCad Länge Ausgeklappt: 56" (1420 mm) Eingeklappt: 48" (1220 mm) Gewicht (ohne Batterien) 2.9lbs (1.3kg) Kopfhörer, Spulenschutz, Schutzabdeckung, Zubehörspulen, Kurzes... - Seite 13 8 + Power 8 + Power 11 + Power LCD Segments Monochromes positiv Monochromes positiv Monochromes Visual Display reflektierendes LCD- reflektierendes LCD transreflektierendes LCD- Display Display Display LCD backlight Nein Nein Minelab behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen.
- Seite 14 COMPLIANCE EU KONFORMITÄTSERKLÄRUNG DIESES GERÄT ENTSPRICHT TEIL 15 DER FCC-REGELN. Hiermit erklärt Minelab Electronics, dass der DER BETRIEB UNTERLIEGT DEN FOLGENDEN BEIDEN Funkgerätetyp X-TERRA 305/505/705 mit der Richtlinie BEDINGUNGEN: (1) DIESES GERÄT DARF KEINE 2014/53/EU übereinstimmt. Der vollständige Text SCHÄDLICHEN STÖRUNGEN VERURSACHEN, UND (2) der EU-Konformitätserklärung ist unter folgender...
- Seite 15 4901-0302-1...
