3. Bedien-, Anzeige- und Anschlusselemente

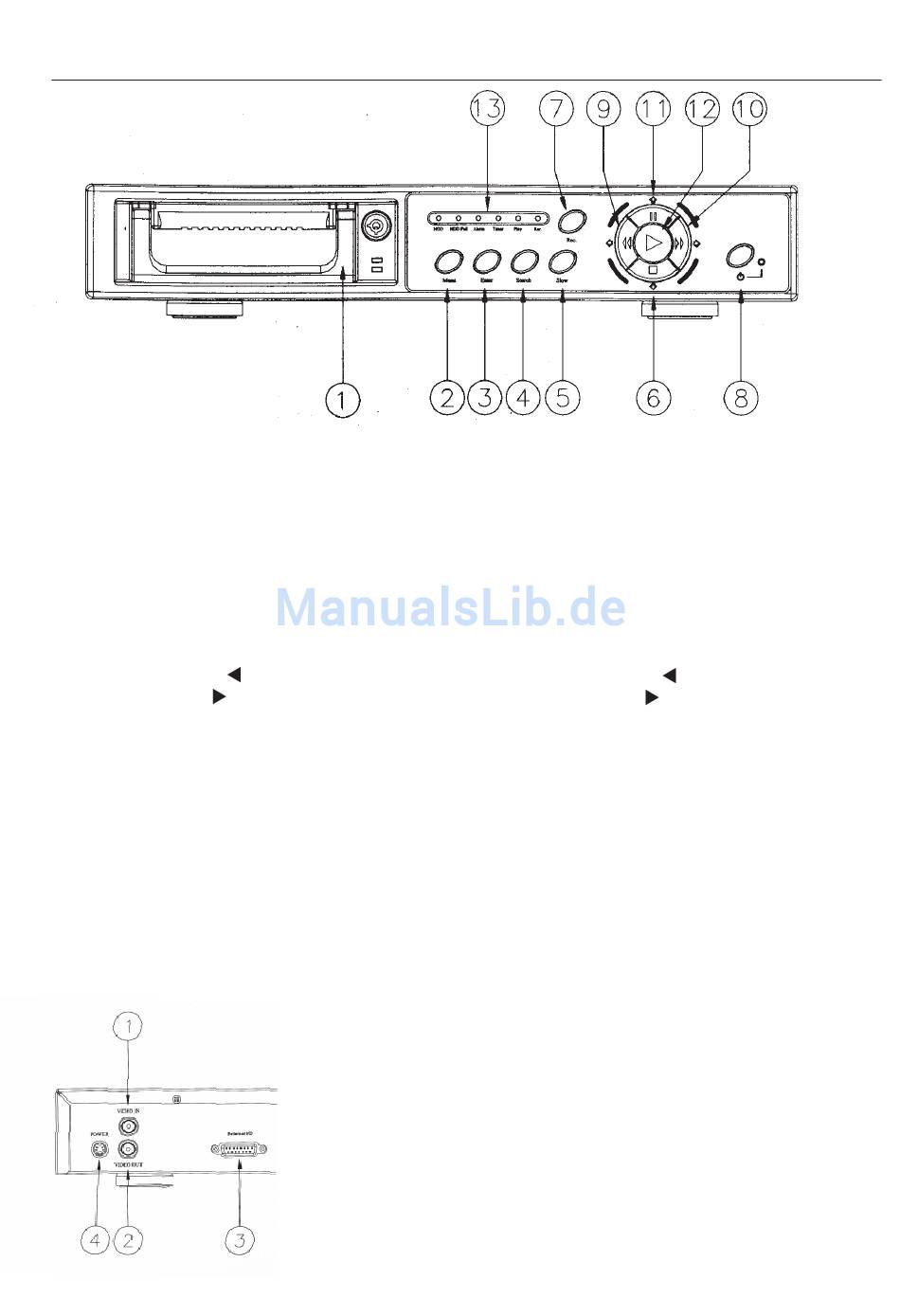

Frontseite
1. Festplatten-Wechselrahmen -
2. Taste MENU
3. Taste ENTER
4. Taste SEARCH (Suchen)
5. Taste SLOW (Langsam)
6. Taste STOP/M
7. Taste REC (Aufnahme)
8. Taste POWER
9. Taste Rücklauf/
10. Taste Vorlauf/
11. Taste Pause/L
12. Taste Play
13. LED-Anzeigeblock
Rückseite
Wechsel-Einschub für 3,5"-Festplatten (E)IDE
-
Aufruf des Menüs nach Eingabe des Passwortes
(Werkseinstellung: 0000); Rücksprung im Menü
-
Bestätigungstaste für Eingaben
-
Aufruf des Auswahlmenüs für die Suche von Aufnahmen
-
Langsames Abspielen einer Aufzeichnung
Stop-Taste bzw. Einstelltaste M
-
-
Aufnahmetaste (Aufnahmestart)
-
Einschalttaste mit Anzeige:
Rot - Stand By; Orange - Hochfahren; Grün - Betrieb
-
Rücklauftaste bzw. Einstelltaste
-
Vorlauftaste bzw. Einstelltaste
Pausen-Taste bzw. Einstelltaste L
-
-
Start-Taste für das Abspielen von Aufnahmen
-
Funktionsanzeigen:
HDD
- Leuchtet, wenn die Festplatte aktiv ist
(z. B. Aufnehmen/Wiedergeben/Suchen)
HDD Full
- Leuchtet, wenn die Festplatte voll ist
ALARM
- Blinkt bei externem Alarm, leuchtet, wenn
Alarmeingang im Menü aktiviert ist
TIMER
- Leuchtet, wenn Timer-Option im Menü
aktiviert
PLAY
- Leuchtet bei Wiedergabe
REC
- Leuchtet bei Aufnahme
1 - VIDEO IN: Video-Eingang, BNC
2 - VIDEO OUT: Video-Ausgang, BNC
3 - External I/O: PC-Schnittstelle, Fernsteuerung und
Alarm-/Ein-Ausgang
4 - POWER: Netzteil-Anschluss
