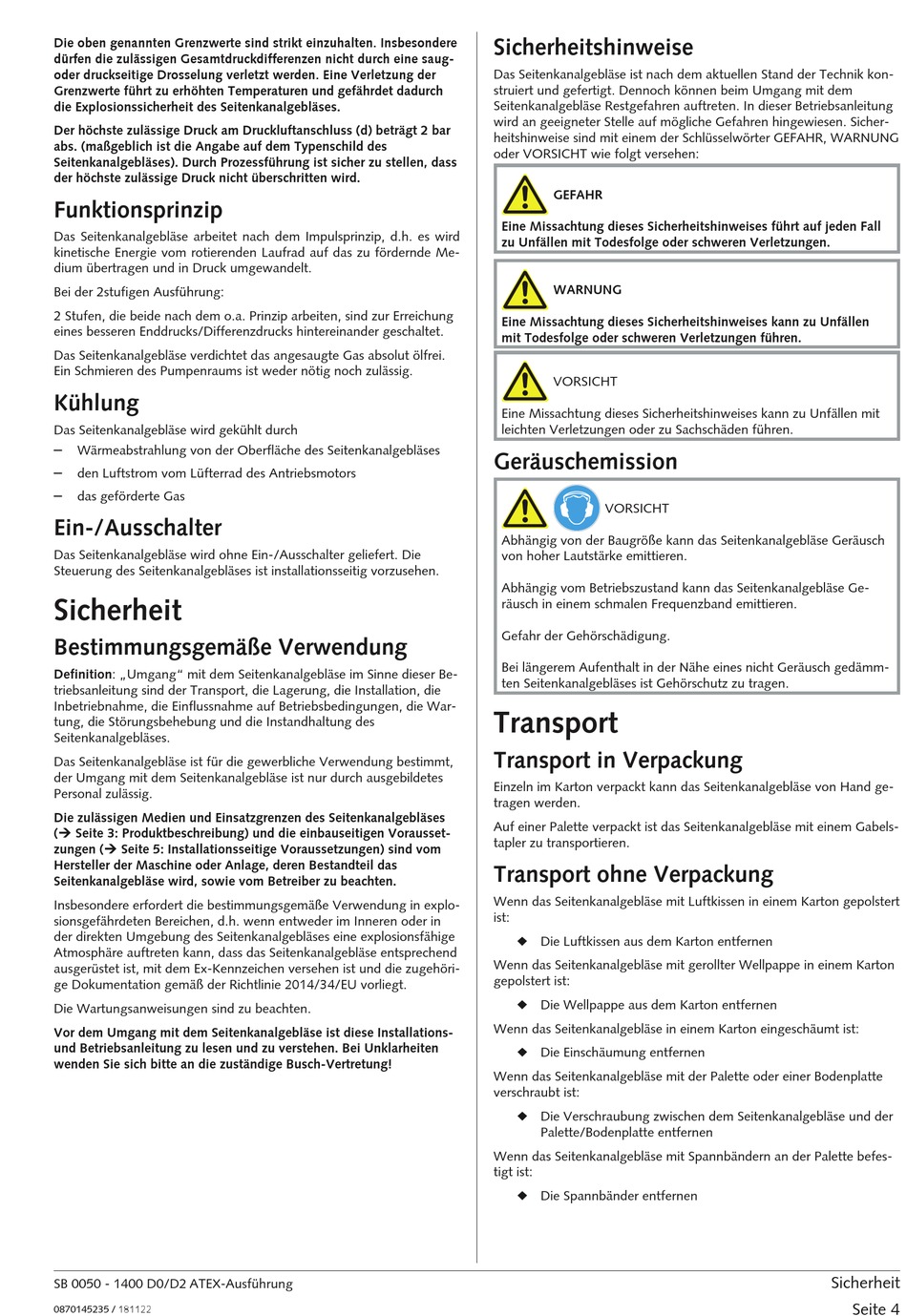

Grenzwerte führt zu erhöhten Temperaturen und gefährdet dadurch
die Explosionssicherheit des Seitenkanalgebläses.
Der höchste zulässige Druck am Druckluftanschluss (d) beträgt 2 bar
abs. (maßgeblich ist die Angabe auf dem Typenschild des
Seitenkanalgebläses). Durch Prozessführung ist sicher zu stellen, dass
der höchste zulässige Druck nicht überschritten wird.

Funktionsprinzip

Das Seitenkanalgebläse arbeitet nach dem Impulsprinzip, d.h. es wird
kinetische Energie vom rotierenden Laufrad auf das zu fördernde Me-
dium übertragen und in Druck umgewandelt.
Bei der 2stufigen Ausführung:
2 Stufen, die beide nach dem o.a. Prinzip arbeiten, sind zur Erreichung
eines besseren Enddrucks/Differenzdrucks hintereinander geschaltet.
Das Seitenkanalgebläse verdichtet das angesaugte Gas absolut ölfrei.
Ein Schmieren des Pumpenraums ist weder nötig noch zulässig.
Kühlung
Das Seitenkanalgebläse wird gekühlt durch
–
Wärmeabstrahlung von der Oberfläche des Seitenkanalgebläses
–
den Luftstrom vom Lüfterrad des Antriebsmotors
–
das geförderte Gas

Ein-/Ausschalter

Das Seitenkanalgebläse wird ohne Ein-/Ausschalter geliefert. Die
Steuerung des Seitenkanalgebläses ist installationsseitig vorzusehen.

Sicherheit

Bestimmungsgemäße Verwendung
Definition: „Umgang" mit dem Seitenkanalgebläse im Sinne dieser Be-
triebsanleitung sind der Transport, die Lagerung, die Installation, die
Inbetriebnahme, die Einflussnahme auf Betriebsbedingungen, die War-
tung, die Störungsbehebung und die Instandhaltung des
Seitenkanalgebläses.
Das Seitenkanalgebläse ist für die gewerbliche Verwendung bestimmt,
der Umgang mit dem Seitenkanalgebläse ist nur durch ausgebildetes
Personal zulässig.
Die zulässigen Medien und Einsatzgrenzen des Seitenkanalgebläses
(Ú Seite 3: Produktbeschreibung) und die einbauseitigen Vorausset-
zungen (Ú Seite 5: Installationsseitige Voraussetzungen) sind vom
Hersteller der Maschine oder Anlage, deren Bestandteil das
Seitenkanalgebläse wird, sowie vom Betreiber zu beachten.
Insbesondere erfordert die bestimmungsgemäße Verwendung in explo-
sionsgefährdeten Bereichen, d.h. wenn entweder im Inneren oder in
der direkten Umgebung des Seitenkanalgebläses eine explosionsfähige
Atmosphäre auftreten kann, dass das Seitenkanalgebläse entsprechend
ausgerüstet ist, mit dem Ex-Kennzeichen versehen ist und die zugehöri-
ge Dokumentation gemäß der Richtlinie
Die Wartungsanweisungen sind zu beachten.
Vor dem Umgang mit dem Seitenkanalgebläse ist diese Installations-
und Betriebsanleitung zu lesen und zu verstehen. Bei Unklarheiten
wenden Sie sich bitte an die zuständige Busch-Vertretung!
SB 0050 - 1400 D0/D2 ATEX-Ausführung
0870145235 / 181122

Sicherheitshinweise

Das Seitenkanalgebläse ist nach dem aktuellen Stand der Technik kon-
struiert und gefertigt. Dennoch können beim Umgang mit dem
Seitenkanalgebläse Restgefahren auftreten. In dieser Betriebsanleitung
wird an geeigneter Stelle auf mögliche Gefahren hingewiesen. Sicher-
heitshinweise sind mit einem der Schlüsselwörter GEFAHR, WARNUNG
oder VORSICHT wie folgt versehen:
Eine Missachtung dieses Sicherheitshinweises führt auf jeden Fall
zu Unfällen mit Todesfolge oder schweren Verletzungen.
Eine Missachtung dieses Sicherheitshinweises kann zu Unfällen
mit Todesfolge oder schweren Verletzungen führen.
Eine Missachtung dieses Sicherheitshinweises kann zu Unfällen mit
leichten Verletzungen oder zu Sachschäden führen.
Geräuschemission
Abhängig von der Baugröße kann das Seitenkanalgebläse Geräusch
von hoher Lautstärke emittieren.
Abhängig vom Betriebszustand kann das Seitenkanalgebläse Ge-
räusch in einem schmalen Frequenzband emittieren.
Gefahr der Gehörschädigung.
Bei längerem Aufenthalt in der Nähe eines nicht Geräusch gedämm-
ten Seitenkanalgebläses ist Gehörschutz zu tragen.

Transport

Transport in Verpackung

Einzeln im Karton verpackt kann das Seitenkanalgebläse von Hand ge-
tragen werden.
Auf einer Palette verpackt ist das Seitenkanalgebläse mit einem Gabels-
tapler zu transportieren.

Transport ohne Verpackung

Wenn das Seitenkanalgebläse mit Luftkissen in einem Karton gepolstert
ist:
Wenn das Seitenkanalgebläse mit gerollter Wellpappe in einem Karton
gepolstert ist:
/E vorliegt.
Wenn das Seitenkanalgebläse in einem Karton eingeschäumt ist:
Wenn das Seitenkanalgebläse mit der Palette oder einer Bodenplatte
verschraubt ist:
Wenn das Seitenkanalgebläse mit Spannbändern an der Palette befes-
tigt ist:
GEFAHR
_a
WARNUNG
_a
VORSICHT
_a
VORSICHT
_a4
◆ Die Luftkissen aus dem Karton entfernen
◆ Die Wellpappe aus dem Karton entfernen
◆ Die Einschäumung entfernen
◆ Die Verschraubung zwischen dem Seitenkanalgebläse und der
Palette/Bodenplatte entfernen
◆ Die Spannbänder entfernen
Sicherheit
Seite 4
