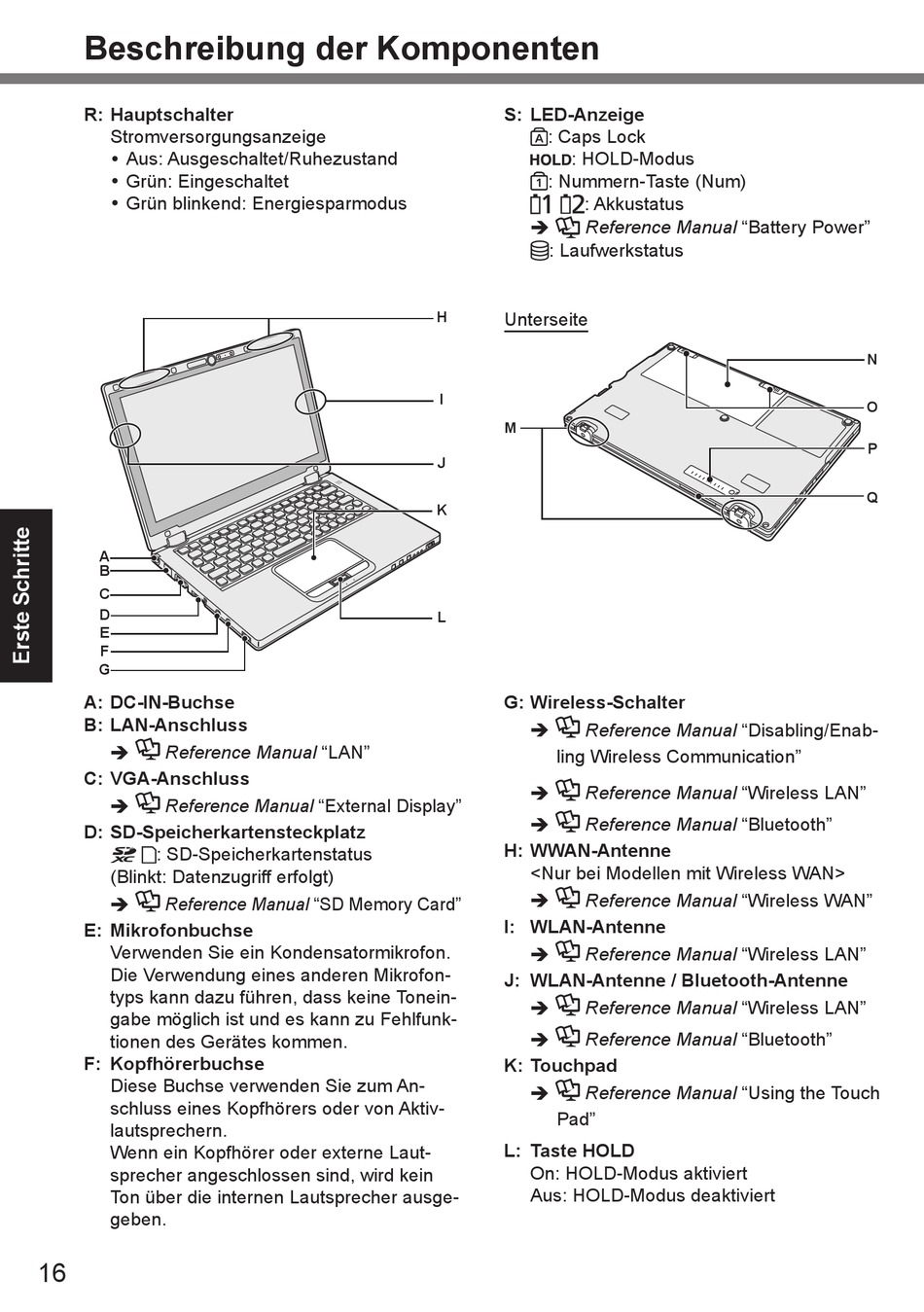

Beschreibung der Komponenten
R: Hauptschalter
Stromversorgungsanzeige
Aus: Ausgeschaltet/Ruhezustand
Grün: Eingeschaltet
Grün blinkend: Energiesparmodus
A
B
C
D
E
F
G
A: DC-IN-Buchse
B: LAN-Anschluss
Reference Manual "LAN"
è
C: VGA-Anschluss
Reference Manual "External Display"
è
D: SD-Speicherkartensteckplatz
: SD-Speicherkartenstatus
(Blinkt: Datenzugriff erfolgt)
Reference Manual "SD Memory Card"
è
E: Mikrofonbuchse
Verwenden Sie ein Kondensatormikrofon.
Die Verwendung eines anderen Mikrofon-
typs kann dazu führen, dass keine Tonein-
gabe möglich ist und es kann zu Fehlfunk-
tionen des Gerätes kommen.
F: Kopfhörerbuchse
Diese Buchse verwenden Sie zum An-
schluss eines Kopfhörers oder von Aktiv-
lautsprechern.
Wenn ein Kopfhörer oder externe Laut-
sprecher angeschlossen sind, wird kein
Ton über die internen Lautsprecher ausge-
geben.
16
S: LED-Anzeige
: Caps Lock
: HOLD-Modus
: Nummern-Taste (Num)
: Akkustatus
Reference Manual "Battery Power"
è
: Laufwerkstatus
H
Unterseite
I
M
J
K
L
G: Wireless-Schalter
Reference Manual "Disabling/Enab-
è
ling Wireless Communication"
Reference Manual "Wireless LAN"
è
Reference Manual "Bluetooth"
è
H: WWAN-Antenne
<Nur bei Modellen mit Wireless WAN>
Reference Manual "Wireless WAN"
è
I: WLAN-Antenne
Reference Manual "Wireless LAN"
è
J: WLAN-Antenne / Bluetooth-Antenne
Reference Manual "Wireless LAN"
è
Reference Manual "Bluetooth"
è
K: Touchpad
Reference Manual "Using the Touch
è
Pad"
L: Taste HOLD
On: HOLD-Modus aktiviert
Aus: HOLD-Modus deaktiviert
N
O
P
Q
