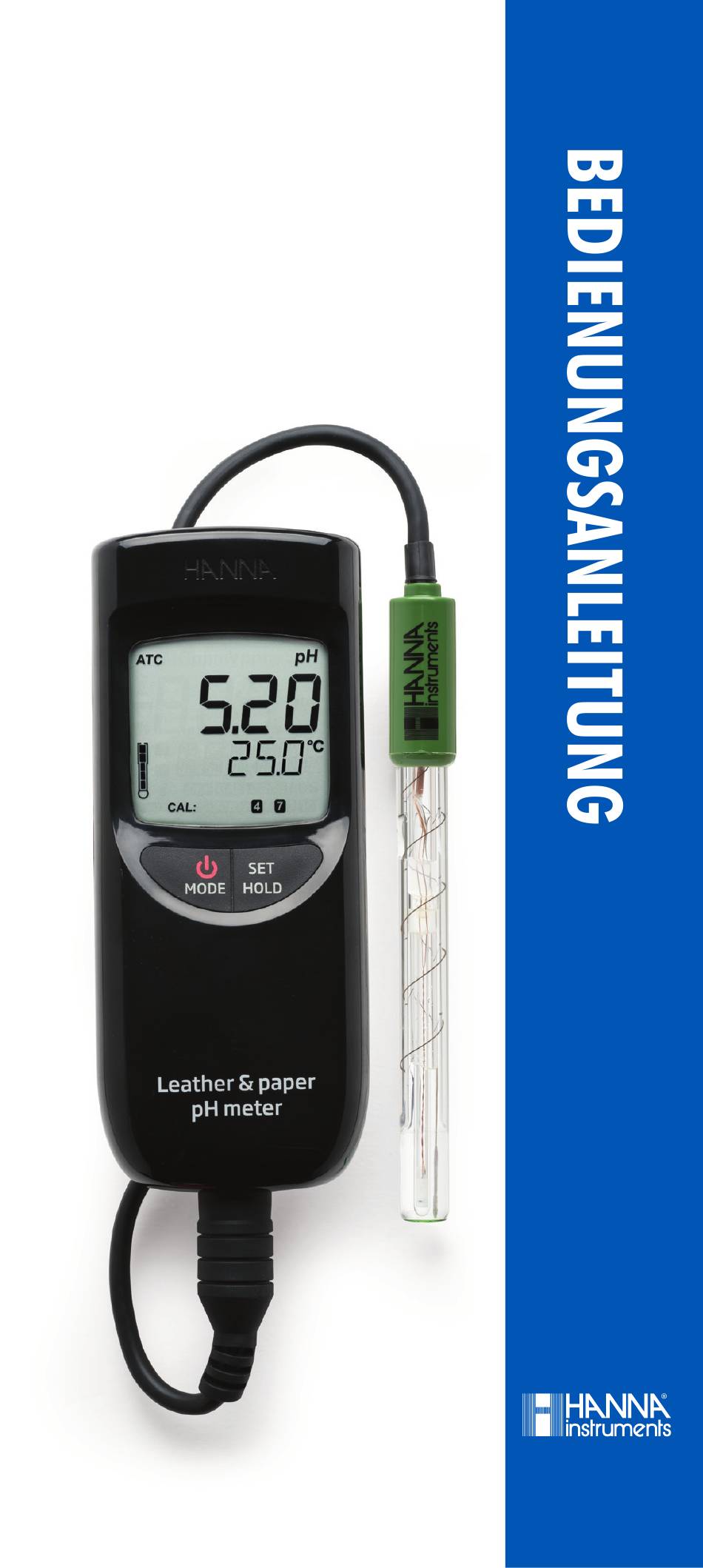

- Seite 1 HI99171 Tragbares, wasserdichtes pH/Temperatur-Messgerät für Leder und Papier...
- Seite 2 Sie nicht, uns eine E-Mail an info@ hannainst.de zu senden oder unsere weltweite Kontaktliste unter www.hannainst.de einzusehen. Alle Rechte vorbehalten. Reproduktion, auch in Auszügen, ohne ausdrückliche Erlaubnis des Urhebers, Hanna Instruments Inc., Woonsocket, Rhode Island, 02895, USA, verboten.
-
Seite 3: Inhaltsverzeichnis
INHALT ÜBERPRÜFUNG DER LIEFERUNG ............4 BESCHREIBUNG UND BESTIMMUNGSGEMÄSSER GEBRAUCH ....5 HAUPTFUNKTIONEN ............... 6 TECHNISCE DATEN ................7 ANZEIGE ..................8 BEDIENUNG ................... 8 ELEKTRODE ANSCHLIESSEN ............. 8 GERÄT EINSCHALTEN ..............9 MESSBEREICH EINSTELLEN ............. 9 MESSWERTE AUF DEM DISPLAY EINFRIEREN ........9 KALIBRIERMODUS AUFRUFEN ............ -
Seite 4: Überprüfung Der Lieferung
Transports keine Schäden entstanden sind. Benachrichtigen Sie Ihre nächstes Hanna Instruments Kundendienstzentrum, wenn Sie Beschädigun- gen oder Fehlfunktionen feststellen. Jedes HI99171 wird in einem robusten Transportkoffer mit dem folgenden Zubehör geliefert: • HI14143 pH-Elektrode mit integriertem Teme- peraturfühler, flacher Spitze, DIN-Anschluss und... -
Seite 5: Beschreibung Und Bestimmungsgemässer Gebrauch
Oberfläche mit hoher Genauigkeit und Wiederholbarkeit bestimmen, ohne dass die Probe zerstört werden muss. Das HI99171 ist mit nur zwei Knöpfen einfach zu be- dienen. Es verfügt über ein wasserdichtes und kompaktes Gehäuse, ein großes zweizeiliges Display und eine auto- matische pH-Kalibrierung an einem oder zwei Punkten. -
Seite 6: Hauptfunktionen
HAUPTFUNKTIONEN • Gleichzeitige Messung und Anzeige von pH-Wert und Temperatur auf zweizeiligem Display • Automatische pH-Kalibrierung an einem oder zwei Punkten mit zwei voreingestellten Puffer-sets (Standard oder NIST) • Auswählbare Temperatureinheit (°C or °F) • Zustandsanzeige für die pH-Elektrode • mV-Anzeige zum Sensor-Check •... -
Seite 7: Technisce Daten
TECHNISCE DATEN pH -2,00 bis 16,00 / -2,0 bis 16,0 Messbereich* ±825 mV (pH-mV) -5,0 bis 105,0 °C / 23,0 bis 221,0 °F pH 0,01 / 0,1 Auflösung 1 mV 0,1 °C/0,1 °F pH ±0,02 / ±0,1 Genauigkeit ±1 mV (pH-mV) ±0,5 °C bis zu 60 °C;... -
Seite 8: Anzeige
ANZEIGE Automatische Temperaturkompensation Stabilitätsanzeige Batterieladezustand Elektrodenzustandsanzeige Schwache Batterie Maßeinheit Primäres Display Temperatureinheit Sekundäres Display Betriebsmodusanzeige Verwendete pH-Kalibrierpuffer BEDIENUNG Vor dem ersten Gebrauch Batterien einsetzen (s. “Batterie- wechsel”, S. 20). Auf korrekte Polarität achten. ELEKTRODE ANSCHLIESSEN Gerät ausschalten. Elektrode HI14143 an den DIN-Anschluss an der Unterseite des Gerät anschließen. -
Seite 9: Gerät Einschalten
GERÄT EINSCHALTEN Gerät mit Taste an der Vorderseite ein- schalten. Falls das Gerät sich nicht einschalten lässt, Batterien und deren korrekte Polarität prüfen. Nach dem Einschalten zeigt das Display für einige Sekunden alle verfügbaren LCD-Elemente. Anschließend wird der Batterieladestand in % angezeigt und ein Elektrodencheck wird durchgeführt (die Meldung “WAIT“... -
Seite 10: Kalibriermodus Aufrufen
→ Um in den aktiven Messmodus zurückzukehren, beliebige Taste drücken. KALIBRIERMODUS AUFRUFEN Taste drücken und halten bis die Anzeige ”POWER” und das Symbol durch “PH STD“ und ersetzt werden. Taste loslassen. EINSTELLMODUS AUFRUFEN Taste drücken und halten bis die Anzeige “EC STD“ und das Symbol durch “SETUP“... -
Seite 11: Kalbrierung
Das Display zeigt den pH-Mess- wert (automatisch temperatur- kompensiert) auf dem primären Display an. Die Probentemperatur wird auf dem sekundären Display angezeigt. Falls mehrere Proben nacheinander gemessen werden sollen, die Elektrode vor jeder neuen Messung gründlich mit destilliertem oder deionisiertem Wasser abspülen, um Kreuzkontaminationen zu vermeiden. - Seite 12 Wenn der Puffer erkannt wird, wird “REC“ und anschließend “WAIT“ angezeigt, bis der Kalibrierwert akzeptiert wird. Falls Puffer pH 7,01 (pH 6,86 für NIST) verwendet wurde, nach dem Erscheinen des akzeptierten Kalibrierwerts beliebige Taste drücken, um den Kalibriermodus zu verlassen. Die Meldung SAVE” wird angezeigt und das Gerät kehrt in den Mess- modus zurück.
-
Seite 13: Elektrodenzustand
in den Messmodus. Um die Kalibrierwerte auf Werkseinstellungen zurückzu- setzen, im Kalibriermodus SET-Taste drücken, bevor der erste Kalibrierwert akzeptiert wird. Alle Benutzerkalibrierungsdaten werden dabei gelöscht. Das Display zeigt “CLEAR“ an. Das Symbol die Kalibrierwerte werden nicht mehr angezeigt. Das Gerät verwendet die Werkskalibrierdaten. -
Seite 14: Geräteeinstellungen
Hinweis: Für verlässliche Messergebnisse Elektrode mit Elektroden-Reinigungslösung reinigen und anschließend in Aufbewahrungslösung reaktivieren (für mindestens 30 Minuten, am besten über Nacht). Anschließend Elektrode neu kalibrieren. GERÄTEEINSTELLUNGEN Im Einstellmodus können Sie Geräteeinstellungen für die Temperatureinheit, die automatische Abschaltung, den Tastenton, den pH-Puffersatz, die Auflösung und Elektro- denzustand vornehmen. - Seite 15 Das Gerät wechselt zur Einstellung für den Puffersatz und zeigt zeigt den aktuell eingestellten Puffersatz “ pH 7.01 BUFF ” für den Standardpuffersatz 3,00/7,01/10,01 oder “ pH 6.86 BUFF ” für den NIST Puffersatz 3,00/6,86/9,18. Um den Puffersatz einzustellen, SET-Taste drücken. Zum Bestätigen Taste drücken.
-
Seite 16: Batteriewechsel
BATTERIEWECHSEL Wenn die verbleibende Batterielebens- dauer 10% oder weniger beträgt, blinkt das Batteriesymbol in der Anzeige. Die Batterien sollten baldmöglichst gewechselt werden. BATTERY ERROR PREVENTION SYSTEM (BEPS) Bei schwacher Batterie (Ladezustand “0%”) zeigt das Display “bAtt“, “DEAD“ für einige Sekunden, anschließend schaltet sich das Gerät aus. -
Seite 17: Zubehör
ZUBEHÖR Kombinierte, vorverstärkte pH-/ HI14143 Temperatursonde mit flacher Spitze, DIN-Anschluss und 1 m Kabel pH 4,01 Puffer, 500 mL HI7004L pH 6,86 Puffer, 500 mL HI7006L pH 7,01 Puffer, 500 mL HI7007L pH 9,18 Puffer, 500 mL HI7009L pH 10,01 Puffer, 500 mL HI7010L Aufbewahrungslösung für pH- und Redox- HI70300L... -
Seite 18: Elektrodenwartung
Code und Serien- nummer auf der Rückseite Temperatursensor Schnellanschluss mit Diaphragma Gummischutz und 1-m- pH-Sensor Kabel ELEKTRODENWARTUNG VORBEREITUNG Schutzkappe entfernen Eventuelle Salzablagerungen an der Elektrode sind unbedenklich und können mit Wasser abgespült werden. Elektrode ähnlich einem Fieberthermometer schüt- teln, um Luftblasen in der Glasspitze der pH-Elek- trode zu entfernen. -
Seite 19: Aufbewahrung
AUFBEWAHRUNG Um eine schnelle Ansprechzeit zu gewährleisten, sollten die Glasspitze und das Diaphragma der pH-Elektrode feucht ge- halten werden. Geben Sie hierzu einige Tropfen Elektrodenaufbewah- rungslösung HI70300 in die Schutzkappe, bevor Sie sie aufsetzen. Folgen Sie dem oberen Abschnitt „Vorbereitung“, bevor Sie Messungen durchführen. -
Seite 20: Zertifikat
ZERTIFIKAT Alle Geräte von Hanna Instruments sind konform mit den Europäischen CE-Richtlinien. RoHS compliant ENTSORGUNG Gerät und Zubehör Entsorgen Sie das Produkt nicht über den Hausmüll sondern über geeignete Recyclingsysteme für elektrische und elektronische Geräte. Gebrauchte Batterien Dieses Produkt enthält Batterien. Um potentielle Gefahren für Mensch und Umwelt zu vermeiden, entsorgen Sie... - Seite 21 Empfehlungen Bevor Sie dieses Produkt in Betrieb nehmen, stellen Sie sicher, dass es für für den Ihren Anwendungsbereich und Ihre Anwender Umgebungsbedingungen geeignet ist. Jede vom Benutzer vorgenommene Än- derung am Produkt kann die Leistung des Produkts beeinträchtigen. Zu Ihrer eigenen Sicherheit und zum Schutz des Produktes, verwenden oder lagern Sie es nicht in gefährlichen Umgebungen.
- Seite 22 Hanna Instruments Deutschland GmbH An der Alten Ziegelei 7 89269 Vöhringen p: +49 7306 3579100 f: +49 7306 3579101 e: info@hannainst.de w: www.hannainst.de B_HI99171 11/21, Übersetzung der Original-Bedienungsanleitung MAN99171 11/18...
