ZUSÄTZLICHES ZUBEHÖR FÜR DIE AUFSTELLUNG (AUF ANFRAGE)
DE
• Deoxidierte und geglühte Kupferrohre für die Verlegung von Kühlrohren mit Emix, und mit geschäumter
Polyethylenisolierung (Isolierung min. 8mm).
VERROHRUNG
AUßENDURCHMESSER
9,52 mm
Für die Installation notwendige Erzeugnisse (nicht mitgeliefert)
1. Standardschraubenzieher
2. Kreuzschraubenzieher
3. Abisoliermesser
4. Meßband
5. Wasserwaage
6. Hohlfräser-Spitze
7. Bügelsäge
3 - ANSCHLÜSSE
WASSERANSCHLUSS
• Anschließen der Wasserschläuche an die entsprechenden Anschlüsse :
- Durchmesser und Positionierung (siehe Seite 6).
• Es ist zwingend erforderlich, einen Filter am Wasservorlauf einzubauen. Dabei zwei Absperrventile (nicht im
Lieferumfang enthalten) vorsehen, damit gegebenenfalls eine Reinigung möglich ist.
• Bei der Verwendung eines Anschlussstutzens zum Füllen / Entleeren einen Absperrhahn (nicht im Lieferumfang
enthalten) vorsehen.
• Für den Anschluss der Hydraulikanschlüsse wird die Installation von schwingungsdämpfenden flexiblen
Rohren (nicht im Lieferumfang enthalten) empfohlen.
• Es wird empfohlen, ein automatisches Entlüftungsventil am Wasserauslass anzubringen.

WASSERANSCHLUSS MIT WARMWASSER KIT

• Stellen Sie möglichst kurze Rohrleitungen her (empfohlene Länge: 3m).
• Verwenden Sie isolierte Rohre: 25mm (innen ø) 32mm (aussen ø).

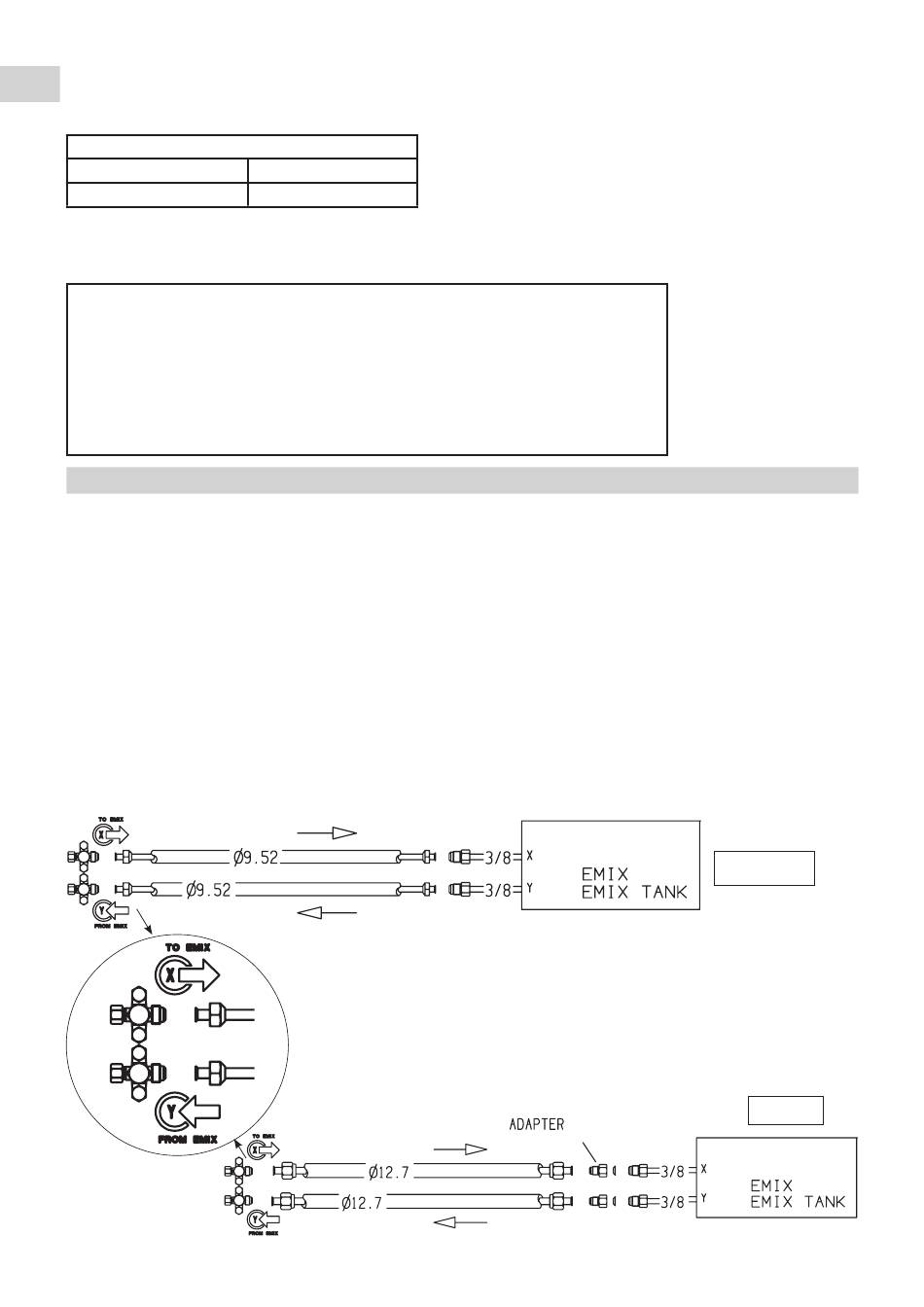

KÄLTEMITTELANSCHLUSS MIT EMIx / EMIx TANK
• PVC-Rohr für Kondenswasser-Auslaß (Innen ø 18mm).
Es soll lang genug sein, um das Kondenswasser zu einer
MIN. DICKE
Außendränung zu leiten.
0,8 mm • Kühlschmierfett für Plattenanschlüsse (ca. 30g)
• Elektrisches Kabel: isolierten Kupferkabeln benutzen; Kabel-
Typ, querschnitt und Länge sind im Paragraph "Elektrische
ANSCHLüSSE DES SYSTEMS" angezeigt.
• Rohre für die Wasser.
18. Bohrer ø 5
19. Hammer
10. Bohrmaschine
11. Rohrabschneider
12.Bördelgerät
13. Drehmomentenschlüssel
14. Verstellbarer
Schraubenschlüssel
15. Abgratzwerkzeug
16.Sechskanteinsteck-
schlüssel
1/2M-3/8F
8
AIM06-8-11
AIM14
