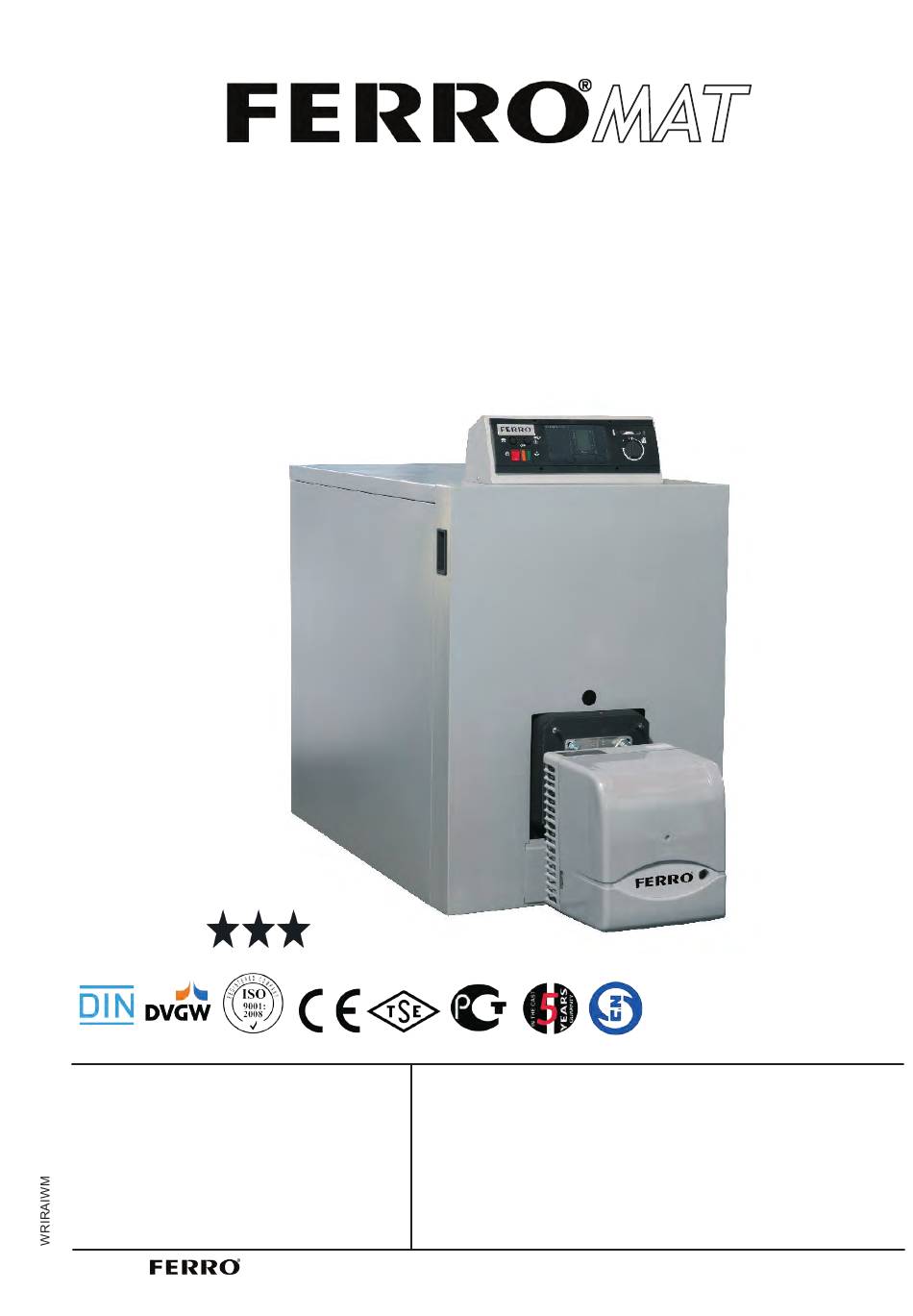

Ferro MAT GD3.163 Installation Und Betriebsanleitung

Guss-dreizug-überdruckkessel 114-350 kw für öl- und gasgebläsebrenner

Werbung

Effizienzklasse
Ihre Installationsfirma:
Tel. 09122/9866 - 0
Fax. 09122/9866 - 33
Installations- und Betriebsanleitung
Guss-Dreizug-Überdruckkessel
Baureihe GD Serie 3
114-350 kW
Für Öl- und Gasgebläsebrenner
WÄRMETECHNIK GmbH
info@ferro-energy.eu
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres FERRO MAT
Spezialheizkessels. Sie haben eine gute Wahl getroffen!
Wir bitten Sie, die anliegenden Informationen zu beachten und
insbesondere die erforderlichen jährlichen Wartungsarbeiten
durch eine zugelassene Fachfirma ausführen zu lassen.
Am Kiefernschlag 1, 91126 Schwabach
www.ferro-energy.eu
Abbildung mit Öl-Gebläsebrenner

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Ferro MAT GD3.163

  • Seite 1 Effizienzklasse Abbildung mit Öl-Gebläsebrenner Ihre Installationsfirma: Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres FERRO MAT Spezialheizkessels. Sie haben eine gute Wahl getroffen! Wir bitten Sie, die anliegenden Informationen zu beachten und insbesondere die erforderlichen jährlichen Wartungsarbeiten durch eine zugelassene Fachfirma ausführen zu lassen.
  • Seite 2: Inhaltsverzeichnis

    Inhaltsübersicht Seite 1. Typenübersicht und Dimensionen; Schaltfeld 2. Wasserseitiger Druckverlust 3. Abgasführung 4. Regelung und Sicherheitseinrichtung 5. Geräteaufbau - Bauteilnachweis 6. Gerätefunktion 7. Vorschriften und Richtlinien 8. Kesselanlieferung und Montage 9. Anschluss an die Abgasanlage 10. Brennerinstallation 11. Elektroinstallation 12. Inbetriebnahme durch Installateur 13.
  • Seite 3: Typenübersicht Und Dimensionen; Schaltfeld

    Baureihe TBL = Zweidüsenbrenner 1. Feinsicherung 6,3 A 2. Sicherheitstemperaturbegrenzer (STB) 3. Kesselthermometer 4. Kesselthermostat 5. Einbauplatz für FERRO MATIC Regel- zentrale (nicht im Lieferumfang enthalten) 6. STB-Leuchte oder Störungsleuchte 7. Betriebsleuchte 8. Hauptschalter Der Wärmeerzeuger kann in Verbindung mit einer FERRO MATIC Regeltechnik als Niedertemperatur- kessel (NT) betrieben werden.
  • Seite 4: Wasserseitiger Druckverlust

    1.1 Brennraumabmessungen auf Maximum (85°C) stellen, bei Handbetrieb gewünschte Wärmeanforderung Typ GD3. stellen. Tiefe 979 1.123 1.267 1.411 1.555 Durchmesser Hauptschalter: (Pos. 8) Ein- und Ausschalten des Heizkessels. Bei eingebauter Regelung (Pos. 5) soll der Haupt- 2. Wasserseitiger Druckverlust schalter nicht abgeschaltet werden, da sonst die Frostschutzfunktion außer Betrieb gesetzt entsprechend der Kesselgröße ist in folgender wird.
  • Seite 5: Vorschriften Und Richtlinien

    sichtbarer Stelle in dauerhafter Ausführung im 6.3 Die Heizkessel für Über- Heizungsraum anzubringen. Unterdruckfeuerung sind im Sinne der TRD 702 Niederdruck - Heißwassererzeuger und Für Öl-/Gasfeuerung gelten die sicherheits- dienen somit der Erwärmung von Wasser in technischen Grundsätze nach offenen und geschlossenen Kreisläufen. 4755/4756.
  • Seite 6: Das Gleiche Vorgehen Gilt Nun Für Alle

    Säubern Sie nun die Pressnippel und streichen Sie diese ebenfalls mit einem Gleitmittel ein. Installieren Sie jetzt den Pressnippel in den Sitz. Das gleiche Vorgehen gilt nun für alle Mittelglieder (Dichtungsnuten säubern, Silikon, Dichtung, Nippelsitz säubern einstreichen, Nippel säubern einstreichen, Kesselglieder verbinden, Zugstangen montieren).
  • Seite 7: Nachdem Sie Alle Kesselglieder

    Nachdem alle Kesselglieder zusammengebunden haben, stecken Sie die Installieren Sie die Wasservorlauf- und M16 Blockzugstangen (Nr. 1) in die Öffnungen Rücklaufanschlüsse, wie auf dem Bild gezeigt (Nr. 2) ein. Es gibt vier Blockzugstangen, die wird. Streichen Sie die Dichtungen (O-Ringe, in die Öffnungen oben und unten gesetzt Nr.
  • Seite 8 8.14 Jetzt verbinden Sie die Fronttür mit dem Frontglied, dazu nutzen Sie 4 Stangen mit Muttern und Unterlegscheiben. Sie können bestimmen, nach welcher Seite sich die Kesseltür öffnen soll, indem Sie dann zwei M10 x 75 Scharnierbolzen passend an der gewünschten Türseite anbringen.
  • Seite 9 Falls sich an den Montagestellen für die Füße und Laschen keine Zugstangen befinden, können Sie diese aus anderen Gliedern nehmen. 8.17 Jetzt installieren Sie die Dämmung auf den Kesselkörper. In die Dämmung soll eine Öff- nung für die Tauchhülse geschnitten werden 8.19 Anschließend wird das Schaltfeld installiert.
  • Seite 10: Als Letzter Schritt Sollen Jetzt Die Rückseitige

    Schallschutzfundament erforderlich s e i n . E b e n s o k a n n d e r K e s s e l b e i erforderlichem Schallschutz auf FERRO MAT Dämmelemente aus ölbeständigem Perbunan mit Höhenverstellung platziert werden.
  • Seite 11: Anschluss An Die Abgasanlage

    Abgase einwandfrei abgeführt werden. Sie muss betriebs- und brandsicher sein. 10.8 Die verbrennungstechnischen Daten für die- sen Kessel in Verbindung mit FERRO MAT Der Schornstein ist vor Anschluss der Gas-/Ölbrennern sind in dieser Installations- Feuerstätte auf seine Eignung zu prüfen.
  • Seite 12: Elektrischer Schaltplan

    Elektrischer Schaltplan Technische Änderungen, die dem Fortschritt dienen, vorbehalten WRIRAIWM...
  • Seite 13: Elektrischer Anschlussplan

    Elektrischer Anschlussplan Technische Änderungen, die dem Fortschritt dienen, vorbehalten WRIRAIWM...
  • Seite 14: Inbetriebnahme Durch Installateur

    Funktion zu überprüfen. gelten die Bestimmungen der jeweiligen Hersteller. 13.4. Voraussetzung Heizwasserqualität für den Betrieb ist die Beachtung der VDI 12.6 Für FERRO MAT Öl-/Gasbrenner ist das 2035; die Einhaltung der darin gestellten Datenblatt über verbrennungstechnische Mindestanforderungen ist eine Voraussetzung Daten der Öl-/Gas-Spezialkessel vom Typ...
  • Seite 15: Aufschaltung Weiterer Folgeregler Zur Ansteuerung Von Bis Zu 8 Gemischten

    B - Brenner 2. Stufe - Kesselkreispumpe mit programmierbarer U - Umwälzpumpe Nachlaufzeit M - Mischer Umwälzpumpe L - Ladepumpe Mischer Ladepumpe FERRO MATIC Regler sind mit einer Schnittstelle ausgerüstet. Auf Wunsch werden über Modems Störgrößen automatisch eine PC-Überwachungsstation, nach 14.5 Folgekessel (zweiter, dritter, vierter) mit...
  • Seite 16: Wartung Und Reinigung

    = Brenner = Brenner, zweistufig = Kesselkreispumpe = Ventil/Mischer Kesselkreis = Ventil/Mischer Heizkreis = Vorlauftemperaturfühler = Speicherladepumpe Brennerhersteller. 15.5 Vor Inbetriebnahme des Kessels ist die 15. Wartung und Reinigung gesamte Abgasanlage, einschließlich Schorn- stein, auf einwandfreien, funktionsgerechten Zustand zu überprüfen. 15.1 Wa r t u n g u n d R e i n i g u n g d e s K e s s e l s sowie der Abgasanlage sollten mindestens e i n m a l j ä...
  • Seite 17: Bedienungsanleitung Für Den Betreiber

    anzugeben. 18.5 Bei Kesselübertemperatur wirkt der einge- 17. Bedienungsanleitung für baute Sicherheitstemperaturbegrenzer. Betreiber Nach Klärung der Ursache wird die drehbare Abdeckkappe entfernt und der sichtbare Stift 17.1 Der Öl-/Gas-Niedertemperatur-Spezialheiz- eingedrückt. kessel Typ GD3 ist ein moderner Guss- Dreizugkessel, der höchsten Ansprüchen an 18.6 Bei Heizbetrieb wird die Kesseltemperatur die Wirtschaftlichkeit gerecht ist.
  • Seite 18: Ersatzteile

    19. Ersatzteile Technische Änderungen, die dem Fortschritt dienen, vorbehalten WRIRAIWM...
  • Seite 19: Übergabeprotokoll (Ausfertigung Für Den Betreiber)

    20. Übergabeprotokoll (Ausfertigung für den Betreiber) Der FERRO MAT Spezialheizkessel GD1______ ,Nr.______________wurde am____.____.________ an Herrn/Frau _________________________(Betreiber) in ordnungsgemäßem Betriebszustand übergeben, wobei auch die Funktion der Anlage erklärt und auf die erforderlichen Wartungsarbeiten hingewiesen wurde. Tag der Erstinbetriebnahme:___.___._______. Einstelldaten: Brenner: Fabr./Typ________________________________________...
  • Seite 20: Übergabeprotokoll (Ausfertigung Für Den Installateur)
