Anschluss der Leitungen

Schließen Sie die Leitungen an den Auslass / Rücklaufanschluss für das zirkulierende
Umlaufmedium und den Auslass / Einlass für das Anlagenwasser an.

Empfohlenes Leitungsschema

Nr.
1
2
3
4
5 Sonstige (Leitung, Schlauch usw.)
Serie HRS

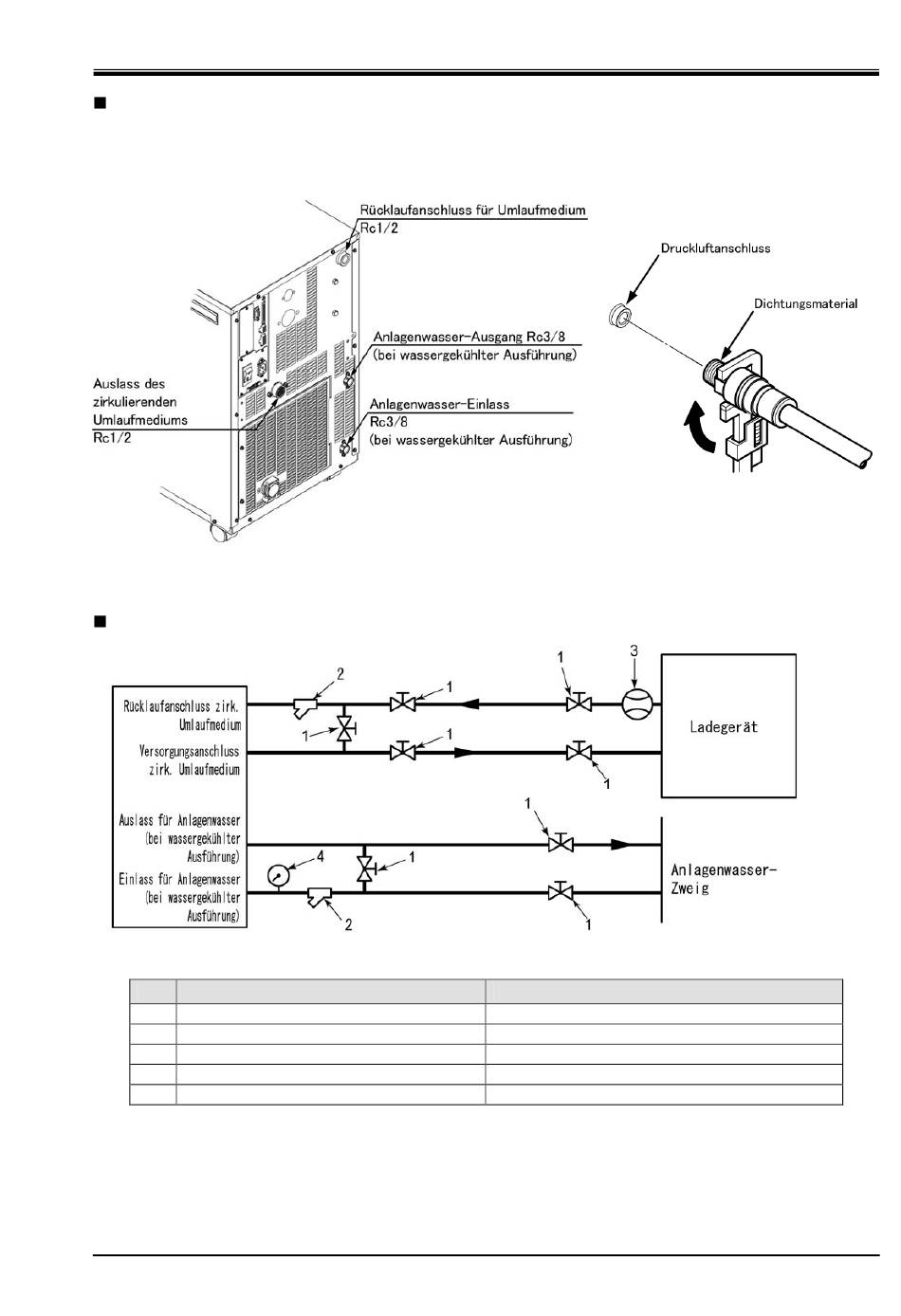

Abb. 3-11 Anschluss der Leitungen
Abb. 3-12 Empfohlenes Leitungsschema
Bezeichnung
Ventil
Y-Sieb oder Filter
Manometer
Manometer
Kapitel 3 Transport und Installation
Baugröße
Rc1/2
Rc1/2 (#1000) Rc1/2 (50 µm)
0 bis 50 L/min
0 bis 1.0 MPa
min. Innen-Ø 15
HRX-OM-M090
3.4 Leitungsanschluss
3-17
