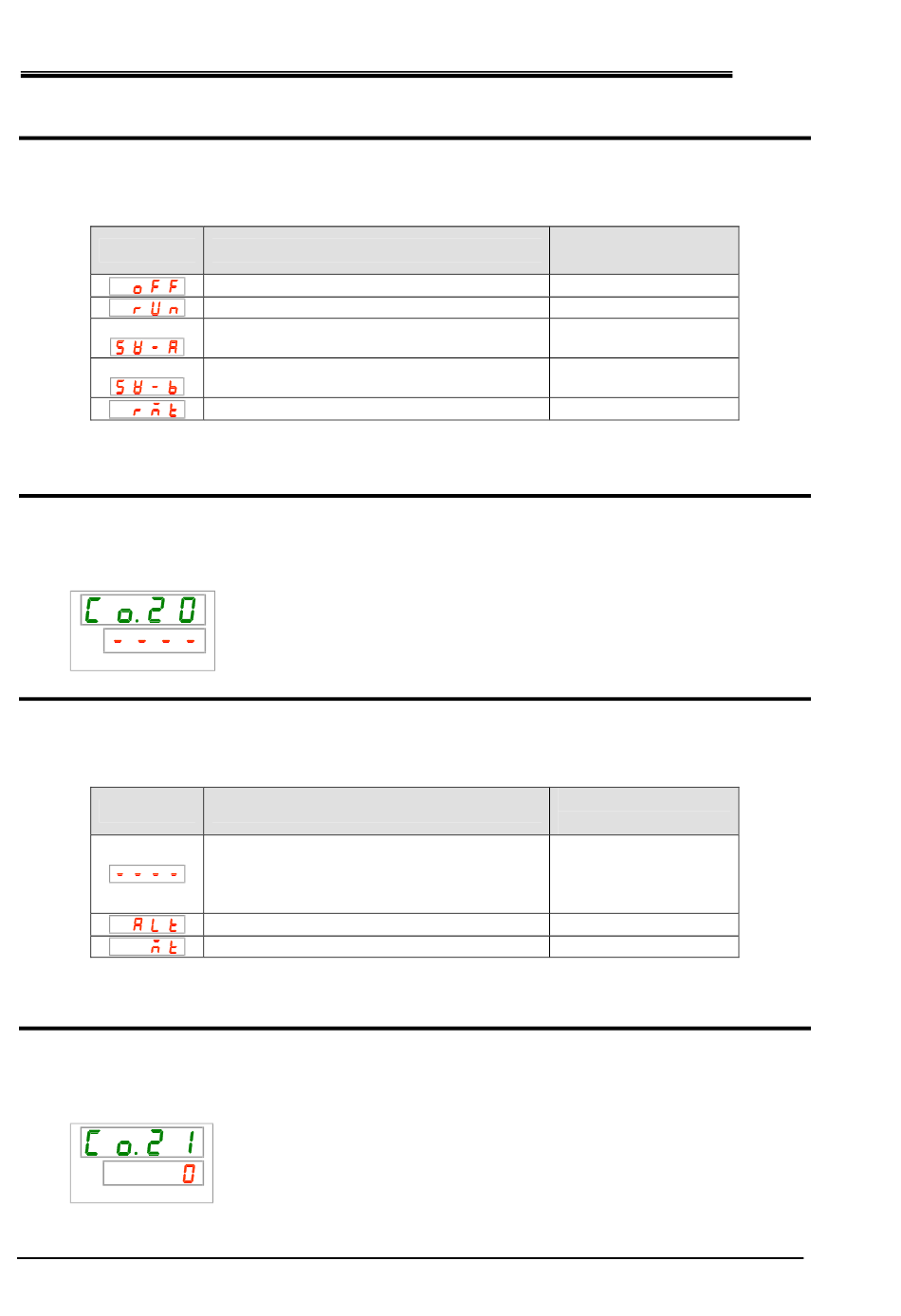

Kapitel 5 Anzeigen und Einstellen der einzelnen Funktionen
38.
Wählen Sie aus der unten stehenden Tabelle mit der [▲]- oder [▼]-Taste das
Kontakteingangssignal 2 und bestätigen Sie mit „SEL".
Schaltpunkt
∗7:Wenn das serielle Protokoll auf „einfaches Kommunikationsprotokoll 2" eingestellt ist, kann das
„Fernesteuerungssignal" nicht eingestellt werden.
Kontakt-Eingangssignal 2 Art Einstellen und prüfen
39.
Drücken Sie die [SEL]-Taste ein Mal.
Der Einstellbildschirm des Typs des Kontakteingangssignals 2 erscheint auf der
digitalen Anzeige.
PV PV PV PV
SV SV SV SV
40.
Wählen Sie aus der unten stehenden Tabelle mit der [▲]- oder [▼]-Taste den Typ des
Kontakteingangssignals 2 und bestätigen Sie mit „SEL".
Schaltpunkt
∗8 Kann eingestellt werden, wenn das Kontakteingangssignal 2 auf „Start-/Stopp-Signaleingang" oder
„Fernsteuerungssignal" eingestellt ist.
Kontakt-Eingangssignal 2 Verzögerungszeitschalter zum Lesen Einstellen und prüfen
41.
Drücken Sie die [SEL]-Taste ein Mal.
Der Einstellbildschirm des Verzögerungszeitschalters für das Lesen des
Kontakteingangssignals 2 erscheint auf der digitalen Anzeige.
PV PV PV PV
SV SV SV SV
5.18 Kommunikationsfunktion
5-64
Tabelle 5.18-20 Liste der Einstellwerte
Beschreibung
ohne Eingangssignal
Eingang des Start/Stopp-Signals
Signaleingang des externen Schalters
(N.O.-Ausführung)
Signaleingang des externen Schalters
(N.C.-Ausführung)
∗
7
Fernsteuerungssignal
Tabelle 5.18-21 Liste der Einstellwerte
Beschreibung
Das Einstellen/Überprüfen ist nicht möglich,
wenn die Einstellung des
Kommunikationseingangssignals 1 auf AUS
geschaltet ist.
alternierendes Signal
∗ 8
momentanes Signal
Anfangswert
(Standardeinstellung)
○
Anfangswert
(Standardeinstellung)
○
