42.
Wählen Sie aus der unten stehenden Tabelle mit der [▲]- oder [▼]-Taste die
Überwachungsmethode für den Temperaturalarm und bestätigen Sie mit „SEL".
Schaltpunkt
Kontinuierliche
Überwachung
Automatische
Überwachung
Überwachungsstart-
Zeitschalter
Automatische
Überwachung
Überwachungsstart-
Zeitschalter
∗ Einstellungen dieser Funktion und ein Beispiel für die Zeitschaltung der Alarmerzeugung für 5.15.3 „Einstellung
der Überwachungsmethode für den Temperaturalarm und Zeitschaltung der Alarmerzeugung".
Überwachungsstart-Zeitschalter Einstellen und prüfen
43.
Drücken Sie die [SEL]-Taste ein Mal.
Der Einstellbildschirm für den Überwachungsstart-Zeitschalter erscheint auf der
digitalen Anzeige.
PV PV PV PV
SV SV SV SV
44.
Wählen Sie aus der unten stehenden Tabelle mit der [▲]- oder [▼]-Taste den
Überwachungsstart-Zeitschalter und bestätigen Sie mit „SEL".
Schaltpunkt
bis
∗ Einstellungen dieser Funktion und ein Beispiel für die Zeitschaltung der Alarmerzeugung für
5.15.3 „Einstellung der Überwachungsmethode für den Temperaturalarm und Zeitschaltung der
Alarmerzeugung".
Serie HRS

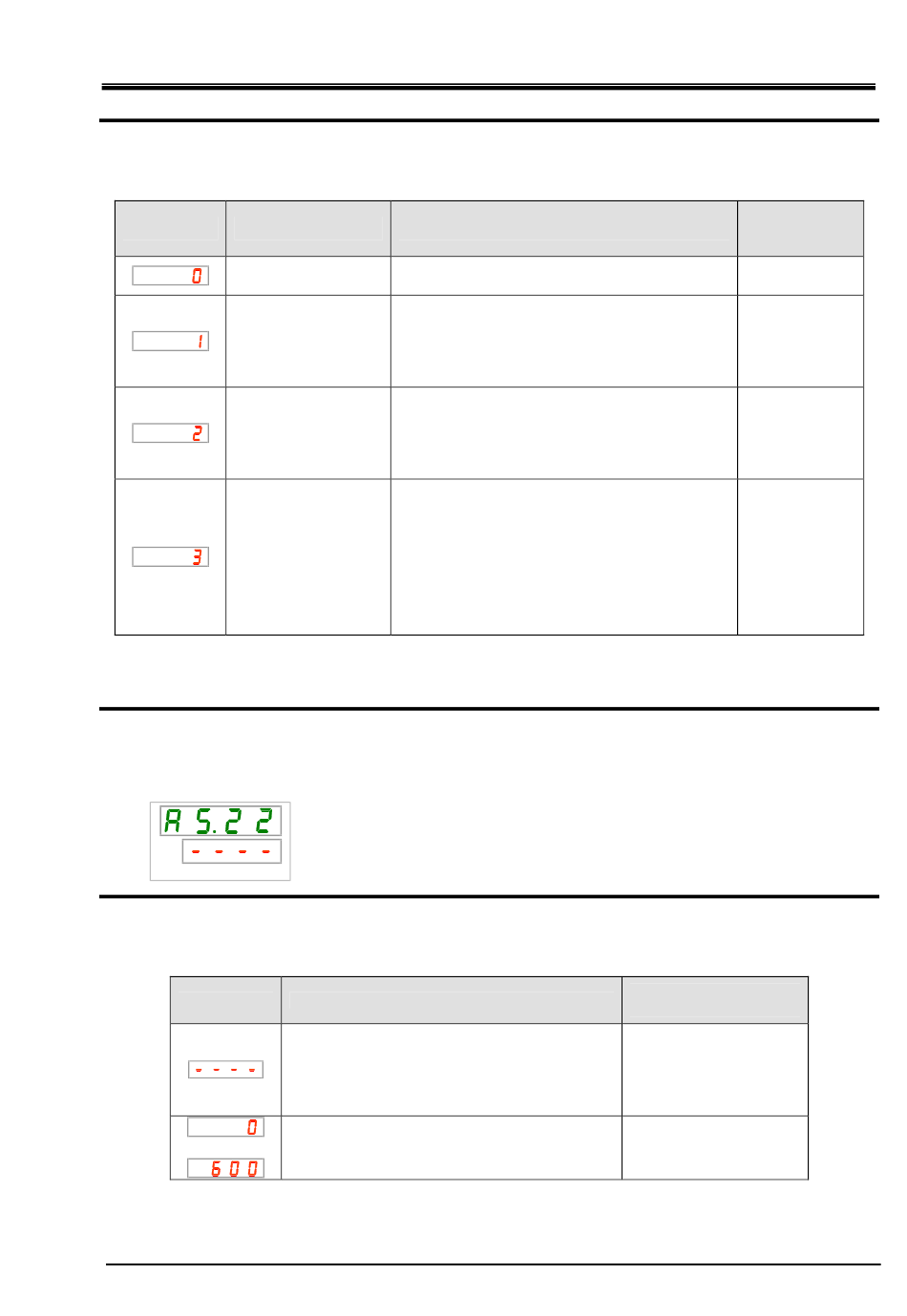

Tabelle 5.15-22 Liste der Einstellwerte
Position
Die Alarmüberwachung startet zum selben
Zeitpunkt wie der Betriebsstart.
Wenn die Temperatur des zirkulierenden
Umlaufmediums bei Betriebsstart außerhalb des
Auslösebereichs für den Alarm liegt, wird der
Alarm erst dann erzeugt, wenn die Temperatur
innerhalb dieses Auslösebereichs liegt.
Der Alarm wird erst erzeugt, wenn die für AS.22
„Überwachungsstart-Zeitschalter"
Zeit nach dem Betriebsstart abgelaufen ist.
Die Alarmüberwachung startet, sobald die
eingestellte Zeit erreicht wird.
Der Alarm wird erst erzeugt, wenn die für AS.22
„Überwachungsstart-Zeitschalter"
Zeit nach dem Betriebsstart abgelaufen ist.
Die Alarmüberwachung startet, sobald die
+
eingestellte Zeit erreicht wird.
Wenn
Umlaufmediums den Auslösebereich erreicht,
bevor die eingestellte Zeit abgelaufen ist, beginnt
die Alarmüberwachung zu diesem Zeitpunkt.
Tabelle 5.15-23 Liste der Einstellwerte
Beschreibung
Das Einstellen/Prüfen ist nicht möglich, wenn
„0: Kontinuierliche Überwachung" oder „1:
Automatische Überwachung" für die
Einstellung von AS21 „Überwachungsmethode
für den Temperaturalarm" eingestellt sind.
Zum Einstellen der Zeit, ab der die
Alarmüberwachung beginnt.
Die Einstelleinheit ist 1 Minute.
Kapitel 5 Anzeigen und Einstellen der einzelnen Funktionen
Beschreibung
die Temperatur des
HRX-OM-M090
Anfangswert
(Standard-
einstellung)
○
eingestellte
eingestellte
zirkulierenden
Anfangswert
(Standardeinstellung)
○
5.15 Kundenspezifische Alarmfunktion
