Benutzerhandbuch

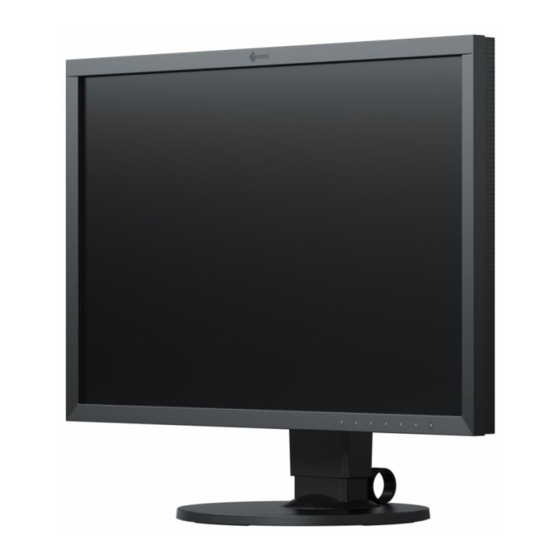

LCD-Farbverwaltungsmonitor
Wichtig
Lesen Sie dieses „Benutzerhandbuch" und das
„VORSICHTSMASSNAHMEN" (separater Band) aufmerksam durch, um
sich mit der sicheren und effizienten Bedienung vertraut zu machen.
• Informationen zur Installation / Verbindung des Monitors entnehmen
Sie bitte der „Installationsanleitung".
• Besuchen Sie unsere Website für die neusten Informationen über
unser Zubehör, einschließlich des „Benutzerhandbuch" :
www.eizoglobal.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Eizo ColorEdge CS2410
Inhaltszusammenfassung für Eizo ColorEdge CS2410
- Seite 1 Benutzerhandbuch LCD-Farbverwaltungsmonitor Wichtig Lesen Sie dieses „Benutzerhandbuch“ und das „VORSICHTSMASSNAHMEN“ (separater Band) aufmerksam durch, um sich mit der sicheren und effizienten Bedienung vertraut zu machen. • Informationen zur Installation / Verbindung des Monitors entnehmen Sie bitte der „Installationsanleitung“. • Besuchen Sie unsere Website für die neusten Informationen über unser Zubehör, einschließlich des „Benutzerhandbuch“...
-
Seite 2: Stelle Der Warnungshinweise
Suchsystem gespeichert oder übertragen werden. EIZO Corporation ist in keiner Weise verpflichtet, zur Verfügung gestelltes Material oder Informationen vertraulich zu behandeln, es sei denn, es wurden mit EIZO Corporation beim Empfang der Informationen entsprechende Abmachungen getroffen. Obwohl größte Sorgfalt aufgewendet wurde, um zu gewährleisten, dass die Informationen in diesem Handbuch dem neuesten Stand entsprechen, ist zu beachten, dass die Spezifikationen der Monitore von EIZO ohne vorherige Ankündigung geändert werden können. -
Seite 3: Hinweise Für Diesen Monitor
B. lange, durchgehende Nutzungszeiten können sich die Lebensdauer der Hintergrundbeleuchtung verkürzen und ein Ersatz erforderlich werden. Wenn der Bildschirm dunkel wird oder flackert, wenden Sie sich bitte an Ihren lokalen EIZO-Handelsvertreter. Drücken Sie nicht stark auf das LCD-Display oder die Kante des Rahmens, da es anderenfalls zu Störungen des Displays, wie z. -
Seite 4: Reinigung
Zerkratzen Sie das LCD-Display nicht mit scharfen Gegenständen und drücken Sie nicht mit scharfen Gegenständen darauf, da dies zur Beschädigung des LCD-Displays führen kann. Reinigen Sie das Display keinesfalls mit Taschentüchern, da es dadurch verkratzt werden könnte. Wird der Monitor in einen Raum mit höherer Raumtemperatur gebracht oder steigt die Raumtemperatur schnell an, bildet sich möglicherweise Kondensationsflüssigkeit an den Innen- und Außenseiten des Monitors. -
Seite 5: Inhaltsverzeichnis
INHALT Hinweise für diesen Monitor ........ 3 Kapitel 6 Referenz ........... 30 Reinigung ..............4 6-1. Entfernen des Standfußes ......30 So arbeiten Sie optimal mit dem Monitor ....4 6-2. Anbringen eines optionalen Schwenkarms ..........31 INHALT ..............5 6-3. Befestigen/Entfernen des Kabelhalters ... -
Seite 6: Kapitel 1 Einführung
Kapitel 1 Einführung Dieses Kapitel erläutert die Merkmale des Monitors und die Bezeichnungen der einzelnen Bedienelemente. 1-1. Merkmale • 24″-Widescreen • Auflösung: Unterstützt 1920 x 1200 • IPS-Display mit 89˚ horizontalem und vertikalem Bildwinkel • Frame-Synchronisierungsmodus wird unterstützt (23,75 Hz - 30,5 Hz, 47,5 Hz - 61,0 Hz) •... -
Seite 7: Steuerung Und Funktionen
1-2. Steuerung und Funktionen ● Vorderseite 1. Betriebstasten Zeigt Menüs an. Bedienen Sie die Betriebstasten wie in der Bedienerführung beschrieben. Berühren Sie die Taste, um das entsprechende Menü anzuzeigen. Die Schaltanzeigen der Tasten leuchten, wenn Sie den Monitor einschalten. 2. Netzschalter Schaltet den Strom ein oder aus. -
Seite 8: Rückseite
● Rückseite 3. Transportgriff Dieser Griff dient zum Transport. Achtung • Wenn Sie den Monitor am Griff tragen, stützen Sie ihn mit Ihrer freien Hand an der Unterseite ab, und tragen Sie ihn vorsichtig, damit er nicht fällt. 4. Verriegelungstaste Verwenden Sie diese Taste, wenn Sie den Standfuß... -
Seite 9: Unterstützte Auflösungen
1-3. Unterstützte Auflösungen Der Monitor unterstützt die folgenden Auflösungen: ● Bei Nutzung des digitalen Signaleingangs (DVI-D, DisplayPort, HDMI: PC-Signal) Horizontale Vertikale Auflösung Punktfrequenz Abtastfrequenz Abtastfrequenz 640 x 480 25,175 MHz 31,469 kHz 59,940 Hz 720 x 400 28,322 MHz 31,469 kHz 70,087 Hz 800 x 600 40,000 MHz... -
Seite 10: Ändern Der Pc-Anzeigeeinstellungen
1-4. Ändern der PC-Anzeigeeinstellungen Wenn der Bildschirm nach dem Anschluss des Monitors an einen PC nicht ordnungsgemäß angezeigt wird, befolgen Sie die nachstehenden Schritte, um die PC-Anzeigeeinstellungen zu ändern. ● Windows 10 1. Klicken Sie mit der rechten Maustaste auf eine beliebige Stelle des Desktops (ausgenommen Symbole), um das Menü... -
Seite 11: Macos
● macOS 1. Wählen Sie im Apple-Menü „Systemeinstellungen“ aus. 2. Wenn das Fenster „Systemeinstellungen“ geöffnet ist, klicken Sie auf „Monitore“. 3. Wenn mehrere Monitore einschließlich des Notebook-PC-Bildschirms mit dem Computer verbunden sind, öffnen Sie die Registerkarte „Anordnen“ und vergewissern Sie sich, dass die Option „Bildschirme synchronisieren“... -
Seite 12: Kapitel 2 Grundeinstellungen
Kapitel 2 Grundeinstellungen In diesem Kapitel werden die Grundeinstellungen des Monitors beschrieben, die über die Tasten an der Vorderseite des Monitors vorgenommen werden können. Die erweiterten Einstellungen und das Einstellverfahren über das Einstellungsmenü werden hier „Kapitel 3 Erweiterte Einstellungen“ (Seite 15) beschrieben. -
Seite 13: Umstellen Des Eingangssignals
2-2. Umstellen des Eingangssignals Wenn ein Monitor über mehrere Signaleingänge verfügt, kann das Signal für die Bildschirmausgabe geändert werden. Berühren Sie einen beliebigen Schalter und wählen Sie , um zum Eingangsanschluss des Eingangs umzuschalten, den Sie anzeigen möchten. 2-3. Umstellen des Anzeigemodus (Farbmodus) Diese Funktion ermöglicht die einfache Auswahl eines Anzeigemodus gemäß... -
Seite 14: Anpassen Der Helligkeit
2-4. Anpassen der Helligkeit Die Bildschirmhelligkeit kann so konfiguriert werden, dass sie der Installationsumgebung oder den persönlichen Vorlieben des Benutzers entspricht. Einstellungen 0% bis 100% Kapitel 2 Grundeinstellungen... -
Seite 15: Kapitel 3 Erweiterte Einstellungen
Kapitel 3 Erweiterte Einstellungen In diesem Kapitel werden die erweiterten Einstellungen des Monitors und das Einstellverfahren über das Einstellungsmenü beschrieben. Die Grundeinstellungen des Monitors werden über die Tasten an der Vorderseite vorgenommen. Eine Anleitung dazu finden Sie unter „Kapitel 2 Grundeinstellungen“ (Seite 12). -
Seite 16: Funktionen Des Einstellungsmenüs
2. Wählen Sie die einzustellende Funktion mit aus, und drücken Sie dann Das Anpassungs-/Einstellungsmenü wird angezeigt. 3. Stellen Sie die ausgewählte Funktion mit ein und wählen Sie dann Das Untermenü wird angezeigt. Wenn Sie auswählen, während Sie die Einstellungen anpassen, werden Ihre Einstellungen verworfen und die vorherigen Einstellungen übernommen. -
Seite 17: Beschreibung
Funktion Einstellungen Beschreibung Helligkeit 0% bis 100% Die Helligkeit des Monitors wird durch Veränderung der Helligkeit der Hintergrundbeleuchtung (Lichtquelle des LCD-Displays) eingestellt. Temperatur Nativ Die Farbtemperatur kann eingestellt werden. 4.000 K bis Die Farbtemperatur wird verwendet, um den Farbwert von „Weiß“ 10.000 K anzugeben. - Seite 18 Funktion Einstellungen Beschreibung Erweiterte Farbton -100 bis 100 Stellen Sie den Farbton ein. Einst. Hinweis • Wenn Sie diese Funktion verwenden, können einige Farbabstufungen nicht dargestellt werden. Sättigung -100 bis 100 Stellen Sie die Farbsättigung ein. Hinweis • Wenn Sie diese Funktion verwenden, können einige Farbabstufungen nicht dargestellt werden.
-
Seite 19: Signal
● Signal Die Signaleinstellungen werden verwendet, um die erweiterten Einstellungen für die Eingangssignale wie die Größe der Bildschirmanzeige und das Farbformat zu konfigurieren. Kapitel 3 Erweiterte Einstellungen... - Seite 20 Funktion Einstellungen Beschreibung Bilderweiterung Automatik Die Größe der Bildschirmanzeige des Monitors kann geändert Vollbild werden. Seitenverhältnis • „Automatik“ Punkt für Punkt Der Monitor passt die Größe der Bildschirmanzeige der Auflösung und dem Seitenverhältnis des Eingangssignals entsprechend an. • „Vollbild“ Zeigt das Bild als Vollbild an. Die Bilder sind in einigen Fällen verzerrt, da der Vergrößerungsfaktor vertikal und horizontal nicht notwendigerweise fest ist.
- Seite 21 Funktion Einstellungen Beschreibung Eingabefarbraum Automatik Der Farbraum des Eingangssignals kann festgelegt werden. YUV 4:2:2 Ändern Sie diese Einstellung, wenn Farben nicht richtig YUV 4:4:4 wiedergegeben werden. Normal, wählen Sie „Automatik“. Hinweis • Kann nicht für einen DVI-Eingang festgelegt werden. Eingangsbereich Automatik Je nach verwendetem externen Gerät können die Schwarz- Keine Begrenzung...
-
Seite 22: Einstellungen
● Einstellungen Die Monitoreinstellungen können so konfiguriert werden, dass sie der Umgebung oder den persönlichen Vorlieben des Benutzers entsprechen. Funktion Einstellungen Beschreibung Autom. Wenn diese Funktion durch die Einstellung „Ein“ aktiviert Eingabeerkennung wurde, erkennt der Monitor automatisch den Anschluss, über den die Signale eingehen, sodass die Anzeige wiedergegeben werden kann. - Seite 23 Funktion Einstellungen Beschreibung USB CHARGE- Normal Der nachgeordnete „CHARGE“-USB-Anschluss des Anschluss Nur aufladen Monitors unterstützt das Schnellladen über USB 3.1. Wenn die Einstellung auf „Nur aufladen“ gesetzt wird, werden über den „CHARGE“-Anschluss angeschlossene Geräte schneller geladen als bei der Einstellung „Normal“. Hinweis •...
-
Seite 24: Sprachen
Funktion Einstellungen Beschreibung Modus überspringen Überspringen Mit dieser Funktion können Sie Modi überspringen, die Sie bei der Modusauswahl nicht verwenden. Verwenden Sie diese Funktion, wenn die Anzeigemodi begrenzt sind oder wenn Sie ein zufälliges Ändern des Anzeigestatus verhindern wollen. Hinweis •... -
Seite 25: Kapitel 4 Administratoreinstellungen
Kapitel 4 Administratoreinstellungen In diesem Kapitel wird die Konfiguration des Monitors über das Menü „Administratoreinstellungen“ beschrieben. Dieses Menü ist für Administratoren vorgesehen. Bei normalen Gebrauch des Monitors ist die Konfiguration über dieses Menü nicht erforderlich. 4-1. Grundfunktionen des Menüs „Administratoreinstellungen“ Menü... -
Seite 26: Funktionen Im Menü „Administratoreinstellungen
4-2. Funktionen im Menü „Administratoreinstellungen“ Funktion Einstellungen Beschreibung Bildschirm-Logo Wenn diese Funktion auf „Aus“ gestellt ist, wird das EIZO-Logo, das normalerweise beim Einschalten des Monitors erscheint, nicht angezeigt. Bediensperre Die Betriebstasten an der Vorderseite des Monitors können gesperrt Menü werden, um Änderungen der Einstellungen zu verhindern. -
Seite 27: Kapitel 5 Fehlerbeseitigung
• Dieses Problem kann auftreten, wenn ein externes Gerät über weiß. den DisplayPort-Anschluss angeschlossen ist. Schließen Sie das von EIZO spezifizierte Signalkabel an, schalten Sie den Monitor aus und dann wieder ein. 2. Die folgende Meldung wird angezeigt. Diese Meldung wird angezeigt, wenn das Signal nicht korrekt eingeht, auch wenn der Monitor ordnungsgemäß... -
Seite 28: Darstellungsprobleme
16)). Die Lebensdauer der Hintergrundbeleuchtung des LCD-Monitors ist begrenzt. Wenn die Anzeige dunkel wird oder zu flackern beginnt, setzen Sie sich mit Ihrem lokalen EIZO-Handelsvertreter in Verbindung. 2. Nachbilder erscheinen • Nachbilder treten bei LCD-Monitoren auf. Vermeiden Sie, dasselbe Bild über einen längeren Zeitraum wiederzugeben. -
Seite 29: Sonstige Probleme
• Wenn die Peripheriegeräte fehlerfrei arbeiten, wenn sie direkt an das externe Gerät angeschlossen sind, setzen Sie sich mit Ihrem lokalen Ihren lokalen EIZO-Handelsvertreter in Verbindung. • Prüfen Sie, ob das externe Gerät und Ihr Betriebssystem USB- konform sind. (Setzen Sie sich mit dem jeweiligen Hersteller des Geräts in Verbindung, wenn Sie nicht sicher sind, ob Ihr Gerät USB-... -
Seite 30: Referenz
Kapitel 6 Referenz 6-1. Entfernen des Standfußes Der Standfuß dieses Produkts kann entfernt werden. Achtung • Bewegen Sie den abmontierten Standfuß nicht nach oben oder unten. Dies kann zu Verletzungen oder Schäden am Gerät führen. • Da der Monitor und der Standfuß schwer sind, kann es zu Verletzungen oder Schäden am Gerät kommen, wenn sie herunterfallen. -
Seite 31: Anbringen Eines Optionalen Schwenkarms
6-2. Anbringen eines optionalen Schwenkarms Ein optionaler Schwenkarm (oder Standfuß) kann nach Entfernen des Standfußes angebracht werden. Einzelheiten zum entsprechenden optionalen Schwenkarm (oder Standfuß) entnehmen Sie bitte unserer Website: www.eizoglobal.com Achtung • Folgen Sie den Anweisungen im Benutzerhandbuch zum Montieren eines Schwenkarms oder Standfußes. •... -
Seite 32: Befestigen/Entfernen Des Kabelhalters
6-3. Befestigen/Entfernen des Kabelhalters Mit dem Produkt wird ein Kabelhalter geliefert. Verwenden Sie den Kabelhalter, um die mit dem Monitor verbundenen Kabel zu ordnen. Montageverfahren Führen Sie die Kabel durch den Kabelhalter. Schließen Sie den Kabelhalter. Setzen Sie den Kabelhalter in diesem Zustand in den Standfuß ein. Hinweis •... - Seite 33 Demontageverfahren Schließen Sie den Kabelhalter. Ziehen Sie den Kabelhalter in diesem Zustand vom Standfuß ab. Kapitel 6 Referenz...
-
Seite 34: Abnehmen/Anbringen Des Standfußes
6-4. Abnehmen/Anbringen des Standfußes Demontageverfahren Der Standfuß, der während der Einrichtung angebracht wurde, kann anhand der folgenden Schritte abgenommen werden. Damit das Display nicht beschädigt wird, legen Sie den Monitor auf einer stabilen Oberfläche auf ein weiches Tuch, das Display zeigt nach unten. Heben Sie den Hebel an der Unterseite des Standfußes an. - Seite 35 Montageverfahren Der abgenommene Standfuß kann anhand der folgenden Schritte wieder am Monitor angebracht werden. Damit das Display nicht beschädigt wird, legen Sie den Monitor auf einer stabilen Oberfläche auf ein weiches Tuch, das Display zeigt nach unten. Bringen Sie den Standfuß am Standfußabstandshalter an. Kapitel 6 Referenz...
- Seite 36 Drehen Sie den Standfuß im Uhrzeigersinn, bis Sie ein Klickgeräusch hören. Kapitel 6 Referenz...
-
Seite 37: Anschluss Mehrerer Externer Geräte
6-5. Anschluss mehrerer externer Geräte Sie können mehrere externe Geräte an den Monitor anschließen und zwischen diesen umschalten, um die jeweilige Anzeige zu erhalten. Verbindungsbeispiele DD200-BK(DVI-D - DVI-D) HDMI HH200HS(HDMI - HDMI) HDMI DisplayPort PP200 (DisplayPort - DisplayPort) DisplayPort Hinweis •... -
Seite 38: Verwendung Der Usb-Hub-Funktion
6-6. Verwendung der USB-Hub-Funktion Dieser Monitor ist mit einer USB-Hub-Funktion ausgestattet. Er fungiert als USB-Hub, wenn er mit einem USB-kompatiblen externen Gerät verbunden ist und ermöglicht die Anbindung von USB-Peripheriegeräten. ● Anschlussverfahren 1. Verbinden Sie den USB-Eingang des externen Geräts und den USB-Ausgang des Monitors mit dem USB-Kabel. -
Seite 39: Technische Daten
6-7. Technische Daten LCD-Display IPS (Antireflexion) Hintergrundbeleuchtung LEDs mit breitem Farbraum Größe 61,1 cm (24,1 Zoll) Auflösung 1920 Punkte x 1200 Zeilen Anzeigegröße (H x V) 518,4 mm x 324,0 mm Pixelabstand 0,270 mm x 0,270 mm Pixeldichte 94 ppi Anzeigefarben Ca. -
Seite 40: Zubehör
Physische Äußere Minimale Höhe 554,4 mm x 396 mm x 245 mm (B x H x T) Spezifikationen Abmessungen (Kippen: 0˚) Maximale 554,4 mm x 558 mm x 265 mm (B x H x T) Höhe (Kippen: 35˚) Äußere Abmessungen (ohne 554,4 mm x 362 mm x 64 mm (B x H x T) Standfuß) Nettogewicht... -
Seite 41: Anhang
Apple, macOS, Mac OS, OS X, Macintosh und ColorSync sind eingetragene Marken der Apple Inc. EIZO, das EIZO Logo, ColorEdge, CuratOR, DuraVision, FlexScan, FORIS, RadiCS, RadiForce, RadiNET, Raptor und ScreenManager sind eingetragene Marken der EIZO Corporation in Japan und anderen Ländern. - Seite 42 03V27723A1 UM-CS2410 Copyright © 2019 EIZO Corporation. All rights reserved. 1st Edition-March, 2019...
