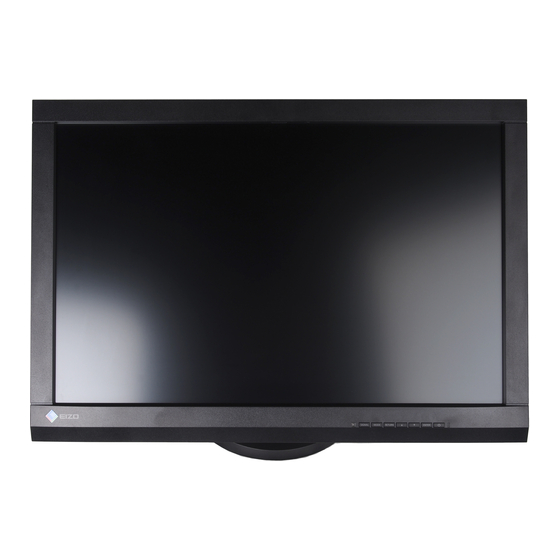

Bedienung vertraut zu machen. • Grundlegende Informationen, angefangen mit dem Verbinden des Monitors mit einem Computer bis hin zur Inbetriebnahme, finden Sie in der Installationsanleitung. • Das aktuelle Benutzerhandbuch steht auf unserer Website zum Herunterladen zur Verfügung: http://www.eizo.com...
EIZO NANAO CORPORATION ist in keiner Weise verpflichtet, zur Verfügung gestelltes Material oder Informationen vertraulich zu behandeln, es sei denn, es wurden mit EIZO NANAO CORPORATION beim Empfang der Informationen entsprechende Abmachungen getroffen. Obwohl größte Sorgfalt aufgewendet wurde, um zu gewährleisten, dass die Informationen in diesem Handbuch dem neuesten Stand entsprechen, ist zu beachten, dass...
99,9994%. Die Hintergrundbeleuchtung des LCD-Displays hat eine begrenzte Lebensdauer. Wenn der Bildschirm dunkel wird oder flackert, wenden Sie sich bitte an Ihren lokalen EIZO-Handelsvertreter. Drücken Sie keinesfalls fest auf das Display oder den Bildschirmrahmen, da dies möglicherweise zu Fehlfunktionen wie z.
Wird der Monitor in einen Raum mit höherer Raumtemperatur gebracht oder steigt die Raumtemperatur schnell an, bildet sich möglicherweise Kondensationsflüssigkeit an den Innen- und Außenseiten des Monitors. Stellen Sie in diesem Fall den Monitor nicht an. Warten Sie stattdessen bis die Kondensationsflüssigkeit verdunstet ist. Andernfalls können Schäden am Monitor entstehen.
• Die Software „ScreenManager Pro for LCD“ zur Bildschirmkonfiguration mithilfe der Maus und der Tastatur ist im Lieferumfang enthalten. Diese Software steht auf unserer Website für den Download zur Verfügung (http://www.eizo.com). • Simulationssoftware „UniColor Pro“ für eingeschränktes Farbsehvermögen wird unterstützt Diese Software steht auf unserer Website für den Download zur Verfügung (http://www.eizo.com).
Seite 8
Achtung Geben Sie bei der Verwendung des eingebauten Korrektursensors auf Folgendes acht. Berühren Sie den eingebauten Korrektursensor nicht. DieskanndieMessgenauigkeitdeseingebautenKorrektursensorsreduzierenoder VerletzungenoderSachschädenverursachen. Achtung • Eine Umgebung mit hoher Temperatur oder hoher Luftfeuchtigkeit kann die Messgenauigkeit des eingebauten Korrektursensors beeinträchtigen. Wir empfehlen, den Monitor unter den folgenden Bedingungen zu verwenden und zu lagern.
Achtung • Wenn „ColorNavigator Lizenz“ im Bildschirm Monitorinformation „Nicht Registriert“ ist, muss die ColorNavigator- Lizenz gekauft und für den Monitor registriert werden. Zum Kauf der Lizenz wenden Sie sich an Ihren lokalen EIZO- Handelsvertreter. Siehe das entsprechende Benutzerhandbuch auf der CD-ROM für Hinweise zur Installation und Verwendung der Software.
1-4. Grundlegende Bedienung und Funktionen ● Grundlegende Bedienung des Justierungsmenüs Anzeigen des Justierungsmenüs 1. Drücken Sie . Das Justierungsmenü wird eingeblendet. Menütitel AktuellerModus Element Einstellung Menü Justierung/Einstellung 1. Wählen Sie mit , ein zu justierendes/einzustellendes Menü, und drücken Sie 2. Wählen Sie mit , , ein zu justierendes/einzustellendes Element und drücken Sie 3.
● Anzeigen der Tastenführung Drücken Sie die Tasten an der Vorderseite (außer Taste ). Die Tastenführung wird über der Taste angezeigt. (Wird der Monitor im „Hochformat“ verwendet, wird die Tastenführung neben der Taste angezeigt.) Tastenführung Steuertaste Hinweis • Die Tastenführung erscheint weiterhin, während das Justierungsmenü oder Modusmenü angezeigt wird. •...
● Funktionen Die nachstehende Tabelle zeigt sämtliche Justierungs- und Einstellungsmenüs des Justierungsmenüs an. Hauptmenü Element Referenz Farbe „2-3.JustierungderFarbe“(Seite17) Helligkeit Temperatur Gamma ErweiterteEinst. Farbton Sättigung Kontrastverstärker Umrissverstärkung Ausschneiden Gain-Einstellung 6Farben „3-10.RücksetzenaufStandard“(Seite36) FarbeZurücksetzen SelfCorrection „4-1.AusführenvonSelfCorrection“(Seite38) Ausführen Bildparameter „2-6.Bildgrößenauswahl“(Seite28) Bildgröße „2-7.KonfigurierenderLeistungvon Overdrive Bewegtbildern“(Seite30) „2-8.Farbraumfestlegen“(Seite31) Farbraum „2-5.Erweiterungdes...
Seite 14
Werkzeuge „SowechselnSiezwischenEingangssignalen“ Signaleingang (Seite49) „3-1.Aktivieren/DeaktivierenderModusauswahl“ Modus-Einstellg. (Seite32) „3-8.AutomatischesUmschaltendesUSB- USB- Auswahl Anschlusses“(Seite35) DisplayPort HDMI „7-4.AnzeigenderMonitorinformationen“(Seite Signalinformation Monitorinformation „3-10.RücksetzenaufStandard“(Seite36) AlleZurücksetzen *1 Die im Menü „Farbe“ verfügbaren Justierungen/Einstellungen variieren je nach ausgewähltem Modus. (Siehe „2-3. Justierung der Farbe“ (Seite 17).) *2 Diese Einstellung kann mit HDMI-Signaleingang justiert werden. *3 Diese Funktionen können mit Analog-Eingang justiert werden.
2-2. Einstellung der Auflösung Führen Sie die folgenden Schritte aus, wenn die Auflösung nach dem Anschließen des Monitors an den PC mangelhaft ist oder wenn Sie die Auflösung ändern möchten. ● Windows 7 1. Klicken Sie mit der rechten Maustaste irgendwo auf den leeren Desktop. 2.
2-3. Justierung der Farbe ● So wählen Sie den Anzeigemodus (Farbmodus) Diese Funktion ermöglicht die einfache Auswahl eines gewünschten Modus entsprechend der Monitoranwendung. Anzeigemodi Modus Zweck CS230 CX240 1-User1 1-User1 VerfügbarfürdieAnzeigevonBildernmitFarbeinstellungnachWunsch. 2-User2 2-User2 3-User3 3-User3 4-Paper 4-Paper ProduzierteinenbedrucktenPapiereffektdurchdieVerringerungdesKontrastsund derFarbtemperatur. 5-Adobe ®...
Ablauf 1. Drücken Sie Das Modusmenü erscheint in der linken unteren Ecke des Bildschirms. 2. Der Modus wird bei jedem Drücken von in der Liste hervorgehoben. Sie können den Modus während der Anzeige des Modusmenüs mit oder umschalten. Hinweis • Das Justierungs- und das Modusmenü können nicht gleichzeitig angezeigt werden. •...
● Justierbare Einstellungen in den einzelnen Modi Die justierbaren Einstellungen hängen vom Modus ab. (Sie können keine nicht-justierbaren oder nicht- einstellbaren Funktionen auswählen.) Die für den jeweiligen Modus vorgenommenen Justierungen oder Einstellungen werden für alle Eingangssignale übernommen. √: Justierbar -: Nicht justierbar Color Mode CS230 1-User1...
● Justieren der Temperatur Die Farbtemperatur kann justiert werden. Die Farbtemperatur wird normalerweise verwendet, um den Farbton von „Weiß“ und/oder „Schwarz“ durch einen numerischen Wert auszudrücken. Dieser Wert wird in Grad „K“ (Kelvin) angegeben. Bei niedrigen Farbtemperaturen bekommt der Bildschirm einen Rotstich, während sich bei hohen Farbtemperaturen, ähnlich wie bei einer Flamme, ein Blaustich bemerken lässt.
● Justieren des Farbtons Mit dieser Funktion können Sie den Farbton justieren. Einstellungsbereich -100 bis 100 Ablauf 1. Wählen Sie im Justierungsmenü die Option „Farbe“, und drücken Sie 2. Wählen Sie unter „Farbe“ die Option „Erweiterte Einst.“, und drücken Sie 3.
● Zum Verbessern des Umrisses des Bildes Mithilfe der Funktion Umriss werden die Konturen der Bilder hervorgehoben, indem der Farbunterschied zwischen den Pixeln des Bildes betont wird. Dadurch werden die Beschaffenheit des Materials und die Darstellung der Bilder verbessert. Im Gegensatz dazu dient diese Funktion auch zur gleichmäßigen Wiedergabe von Bildern durch Abgleichen der Konturen.
● Justieren von Gain-Einstellung Die Helligkeit des Rot-/Grün-/Blau-Anteils in der Farbe wird als Gain-Einstellung bezeichnet. Sie können den Farbton von „Weiß“ durch die Justierung des Gain-Werts ändern. Einstellungsbereich 0% bis 100 % Ablauf 1. Wählen Sie im Justierungsmenü die Option „Farbe“, und drücken Sie 2.
2-4. Bildschirmjustierung ● Digitaler Signaleingang Wenn digitale Signale eingespeist werden, werden die Bilder durch die voreingestellten Daten des Monitors korrekt angezeigt. Wenn Sie aber erweiterte Justierungen ausführen wollen, siehe „2-3. Justierung der Farbe“ (Seite 17) und die nachfolgenden Seiten. ● Analoger Signaleingang Achtung •...
Seite 25
Bereiten Sie sich darauf vor, die analogen Bildjustierungsmuster zu verwenden. Legen Sie die „EIZO LCD Utility Disk“ in Ihren PC ein, und öffnen Sie dann die „Musterdateien für die Bildjustierung“. Hinweis • Ausführliche Informationen und Anleitungen zum Öffnen der „Musterdateien für die Bildjustierung“ finden Sie in der Readme.txt-Datei.
Seite 26
Wählen Sie im Justierungsmenü die Option „Bildparameter“, um erweiterte Justierungen durchzuführen. Passen Sie Takt, Phase und Bildposition in dieser Reihenfolge an. ● So vermeiden Sie vertikale Balken Ablauf 1. Wählen Sie unter „Bildparameter“ die Option „Analogjustierung“, und drücken Sie 2. Wählen Sie unter „Analogjustierung“ die Option „Clock“, und drücken Sie Das Menü...
● So korrigieren Sie die Bildschirmposition Hinweis • Da die Anzahl der Pixel und die Pixelpositionen auf dem LCD-Monitor festgelegt sind, wird nur eine Bildposition zur ordnungsgemäßen Bildanzeige zur Verfügung gestellt. Die Bildpositionsjustierung dient zur Verschiebung eines Bildes zur ordnungsgemäßen Bildposition hin. Ablauf 1.
2-6. Bildgrößenauswahl Ein Bild mit einer anderen empfohlenen Auflösung wird automatisch als Vollbild angezeigt. Sie können die Bildgröße unter „Bildparameter“ mithilfe der Option „Bildgröße“ ändern. ● DVI, DisplayPort-Signaleingangs Einstellungen Funktion Vollbild ZeigteinBildalsVollbildan.Bildersindmanchmalverzerrt,dadievertikaleRatenichtder horizontalenRateentspricht. Vergrößert ZeigteinBildalsVollbildan.InmanchenFällenerscheintzurAngleichungdervertikalen undhorizontalenRateeinleererhorizontalerodervertikalerRand. Normal ZeigtBilderindergewünschtenAuflösungan. Beispiel: Bildgröße 1280 × 1024 Vollbild Vergrößert Normal...
● HDMI-Eingang (HD-Signal) Einstellungen Funktion Vergrößert ZeigteinBildalsVollbildan.InmanchenFällenerscheintzurAngleichungdervertikalen undhorizontalenRateeinleererhorizontalerodervertikalerRand. DotbyDot ZeigtBilderindergewünschtenAuflösungan. Beispiel: 720p Vergrößert Dot by Dot CS230 CX240 Ablauf 1. Wählen Sie im Justierungsmenü „Bildparameter“, und drücken Sie 2. Wählen Sie unter „Bildparameter“ die Option „Bildgröße“, und drücken Sie 3. Wählen Sie „Vergrößert“, oder „Dot by Dot“ mit oder .
2-8. Farbraum festlegen Der Farbraum des Eingangssignals wird festgelegt. Stellen Sie diesen Punkt auf eine andere Einstellung als „Automatik“, wenn dieses Produkt nicht die richtige Farbe anzeigen kann. Einstellungen Funktion Automatik IdentifiziertdenFarbraumdesEingangssignalsautomatisch. YUV4:2:2 KonvertiertdenFarbraumdesEingangssignalsineinYUV4:2:2-Format. YUV4:4:4 KonvertiertdenFarbraumdesEingangssignalsineinYUV4:4:4-Format. KonvertiertdenFarbraumdesEingangssignalsineinRGV-Format. Ablauf 1. Wählen Sie im Justierungsmenü „Bildparameter“, und drücken Sie 2.
Kapitel 3 Einstellung des Monitors 3-1. Aktivieren/Deaktivieren der Modusauswahl Ermöglicht nur die Auswahl der angegebenen Modi. Verwenden Sie diese Funktion, wenn kein Anzeigemodus verfügbar ist oder der Anzeigemodus beibehalten werden soll. Ablauf 1. Wählen Sie im Justierungsmenü die Option „Werkzeuge“, und drücken Sie 2.
2. Wählen Sie unter „Menü Einstellung“ die Option „Menü-Position“, und drücken Sie 3. Wählen Sie die Position mit oder . 4. Drücken Sie , um den Vorgang zu beenden. 3-5. Anzeigen und Ausblenden des EIZO-Logos Ablauf 1. Drücken Sie , um den Monitor auszuschalten. 2. Halten Sie gedrückt, und drücken Sie mindestens zwei Sekunden lang...
3-6. Sperren von Tasten Mit dieser Funktion lässt sich eine Sperre aktivieren, um eine Änderung der aktuellen Einstellungen zu verhindern. Ablauf 1. Drücken Sie , um den Monitor auszuschalten. 2. Halten Sie gedrückt, und drücken Sie mindestens zwei Sekunden lang , um den Monitor einzuschalten.
3-8. Automatisches Umschalten des USB-Anschlusses Mit dieser Funktion können Sie das Eingangssignal mit dem USB-Ausgang verknüpfen, wenn ein Monitor an zwei PCs angeschlossen ist. Hiermit kann der USB-Anschluss automatisch entsprechend der Änderung des Eingangssignals umgeschaltet werden. Zum Kalibrieren eines Monitors mit zwei PCs müssen die USB-Kabel nicht erneut angeschlossen werden.
3-9. Ändern der Einstellung von DUE (Digital Uniformity Equalizer) Die DUE-Einstellung kann geändert werden. Einstellungen Funktion Brightness StelltdieHelligkeitdesgesamtenBildschirmsgleichmäßigein,ohnediemaximale HelligkeitunddasKontrastverhältniszuändern.DieHelligkeiteinesBereichsmithoher Abstufungwirdnichtkorrigiert.WählenSiedieseEinstellung,umhoheHelligkeitund hohenKontrastanzuwenden. Uniformity StelltdieHelligkeitundFarbedesgesamtenBildschirmsgleichmäßigein.DieHelligkeit (Standardeinstellung) einesBereichsmithoherAbstufungwirdebenfallskorrigiert,sodasssiegleichmäßigist. Achtung • Zum Ändern der DUE-Einstellungen muss die justierte Monitoranzeige neu justiert werden. Führen Sie die Zieljustierung und Korrelation erneut mit ColorNavigator aus.
● So setzen Sie alle Einstellungen auf die Standardeinstellungen zurück Diese Funktion setzt alle Justierungen auf die Standardeinstellungen zurück (bis auf das Menü „Optionale Einstellungen“ und „USB-Auswahl“ ). Ablauf 1. Wählen Sie im Justierungsmenü die Option „Werkzeuge“, und drücken Sie 2.
Kapitel 4 SelfCorrection Dieses Produkt ist mit einem eingebauten Korrektursensor ausgestattet. Die Bedingungen, die mit ColorNavigator und dem Messgerät eingestellt wurden, können bewahrt werden. Da die Kalibrierungszielwerte oder Intervallzeiten für SelfCorrection mittels ColorNavigator im Voraus eingestellt werden, führt der eingebaute Korrektursensor automatisch eine regelmäßige Displaykorrektur aus. Achtung •...
Kapitel 5 Energiesparfunktionen 5-1. Einstellen von Energiesparen Diese Funktion ermöglicht das Wechseln des Monitors in den Energiesparmodus je nach PC-Status. Wenn der Monitor in den Energiesparmodus gewechselt hat, werden keine Bilder auf dem Bildschirm angezeigt. Achtung • Durch Ausschalten des Hauptnetz-Schalters oder durch Abtrennen des Netzkabels wird die Stromversorgung des Monitors vollständig unterbrochen.
5-2. Automatische Helligkeitsjustierung Ein/Aus Der Umgebungslichtsensor an der Vorderseite des Monitors erkennt die Umgebungshelligkeit, damit die Bildschirmhelligkeit automatisch und bequem mit der Auto EcoView-Funktion justiert werden kann. Achtung • Achten Sie darauf, den Umgebungslichtsensor an der unteren Seite des Monitors nicht zu verdecken, wenn Sie die Auto EcoView-Funktion verwenden.
5-5. Einstellung USB Power Save Diese Funktion ermöglicht es, die USB-Verbindung entsprechend dem Energiesparmodus des Monitors zu deaktivieren. Achtung • Wenn sowohl der USB-Ausgang als auch der USB-Eingang mit USB-Geräten verbunden sind, ist die USB-Verbindung nicht deaktiviert, wenn „USB Power Save“ auf „Ein“ gestellt ist. Ablauf 1.
Kapitel 6 Fehlerbeseitigung Besteht ein Problem auch nach Anwendung aller angegebenen Lösungen, wenden Sie sich an einen lokalen EIZO- Handelsvertreter in Ihrer Nähe. 6-1. Kein Bild Problem Mögliche Ursache und Lösung 1. Kein Bild • PrüfenSie,obdasNetzkabelordnungsgemäß • DieNetzkontroll-LEDleuchtetnicht. angeschlossenist. • SchaltenSiedenHauptnetz-Schalterein.
6-2. Bildverarbeitungsprobleme Problem Mögliche Ursache und Lösung 1. Der Bildschirm ist zu hell oder zu dunkel • VerwendenSieimJustierungsmenüdieOption„Helligkeit“, eingestellt. umdieHelligkeitzujustieren.(DieHintergrundbeleuchtung desLCD-MonitorshateinebegrenzteLebensdauer.) WennderBildschirmdunkelwirdoderflackert,wenden SiesichanIhrenlokalenEIZO-Handelsvertreter. 2. Die Zeichen sind unscharf. • PrüfenSie,obderPCsokonfiguriertist,dasser dieAnforderungenfürdieAuflösungundvertikale AbtastfrequenzdesMonitorserfüllt(siehe„2-1.Kompatible Auflösungen“(Seite15)). • VerwendenSieimJustierungsmenüdieOption „Umrissverstärkung“,umdenMonitorzujustieren(siehe „ZumVerbesserndesUmrissesdesBildes“(Seite22)). 3. Nachbilder treten auf.
Durch Abnehmen des Standfußelements kann ein optionaler Schwenkarm (oder ein optionaler Standfuß) angebracht werden. Hinweise zu einem passenden optionalen Schwenkarm (oder optionalen Standfuß) finden Sie auf unserer Website. http://www.eizo.com Achtung • Wenn Sie einen Schwenkarm oder einen Standfuß anbringen, befolgen Sie die Anweisungen im jeweiligen Benutzerhandbuch.
7-2. Anschließen mehrerer externer Geräte Das Produkt hat mehrere Anschlüsse zu externen Geräten und ermöglicht Ihnen das Umschalten der jeweiligen Anschlüsse für die Anzeige. Beispiele für den Anschluss DisplayPort- DVI-I-Anschluss HDMI-Anschluss Anschluss Digital Digital Digital (DisplayPort) (HDMI) (DVI) Signalkabel HDMI-Kabel Signalkabel...
● So wechseln Sie zwischen Eingangssignalen Das Eingangssignal wechselt bei jedem Drücken von Wenn das Signal umgeschaltet wird, wird der Name des aktiven Eingangsanschlusses in der rechten oberen Bildschirmecke angezeigt. ● So stellen Sie die Auswahl des Eingangssignals ein „Signaleingang“ Einstellungen Funktion Automatik...
7-3. Verwenden von USB (Universal Serial Bus) Dieser Monitor verfügt über einen USB-Hub. Wird der Monitor an einen USB-kompatiblen PC angeschlossen, funktioniert er wie ein USB-Hub, der die Verbindung mit externen USB-Geräten ermöglicht. ● Systemvoraussetzung • Ein PC mit USB-Anschluss. •...
• Aufgrund von Werkskontrollen beträgt die Nutzungsdauer nicht immer „0“, wenn Sie Ihren Monitor kaufen. • Wenn „ColorNavigator Lizenz“ im Bildschirm Monitorinformation „Nicht Registriert“ ist, muss die ColorNavigator- Lizenz gekauft und für den Monitor registriert werden. Zum Kauf der Lizenz wenden Sie sich an Ihren lokalen EIZO- Handelsvertreter.
7-6. Voreingestellte Taktraten Die folgende Tabelle enthält die werkseitig voreingestellten analogen Signaltaktraten. Achtung • Je nach angeschlossenem PC kann die Anzeigeposition variieren, sodass Justierungen mithilfe des Justierungsmenüs erforderlich sein können. • Wird ein Signal eingegeben, das in der Tabelle nicht aufgeführt ist, justieren Sie den Bildschirm mithilfe des Justierungsmenüs.
7-7. Glossar ® Adobe Dies ist eine Definition des praktischen RGB-Farbraums, der von Adobe Systems im Jahr 1998 eingeführt wurde. Der Farbwiedergabebereich (Farbskala) ist weiter als bei sRGB und sehr gut für Anwendungen wie Drucken usw. geeignet. Auflösung Das LCD-Display besteht aus einer großen Anzahl von Pixeln bestimmter Größe, die beleuchtet sind, um Bilder darzustellen.
Seite 58
Gain Justiert jeden Farbparameter für rot, grün und blau. Ein LCD-Monitor stellt Farben mithilfe von Licht dar, das den Farbfilter des Displays durchdringt. Rot, grün und blau sind die drei Primärfarben. Alle Farben des Monitors werden durch Mischung dieser drei Farben erzeugt. Der Farbton kann durch Justierung der Intensität, mit der das Licht die einzelnen Farbfilter durchdringt, verändert werden.
Seite 59
Temperatur Bei der Farbtemperatur handelt es sich um ein Verfahren zum Messen des weißen Farbtons, üblicherweise angegeben in Kelvin. Bei niedrigen Temperaturen bekommt der Bildschirm einen Rotstich, während sich bei hohen Temperaturen, ähnlich wie bei einer Flamme, ein Blaustich bemerken lässt. 5000 K: Leicht rötliches Weiß...
EIZO, das EIZO Logo, ColorEdge, DuraVision, FlexScan, FORIS, RadiForce, RadiCS, RadiNET, Raptor und ScreenManager sind eingetragene Marken der EIZO NANAO CORPORATION in Japan und anderen Ländern. ColorNavigator, EIZO EasyPIX, EcoView NET, EIZO ScreenSlicer, i • Sound, Screen Administrator und UniColor Pro sind Marken der EIZO NANAO CORPORATION.
Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörige Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen: Der Standfuß...
