Holtkamp MAXI 2000

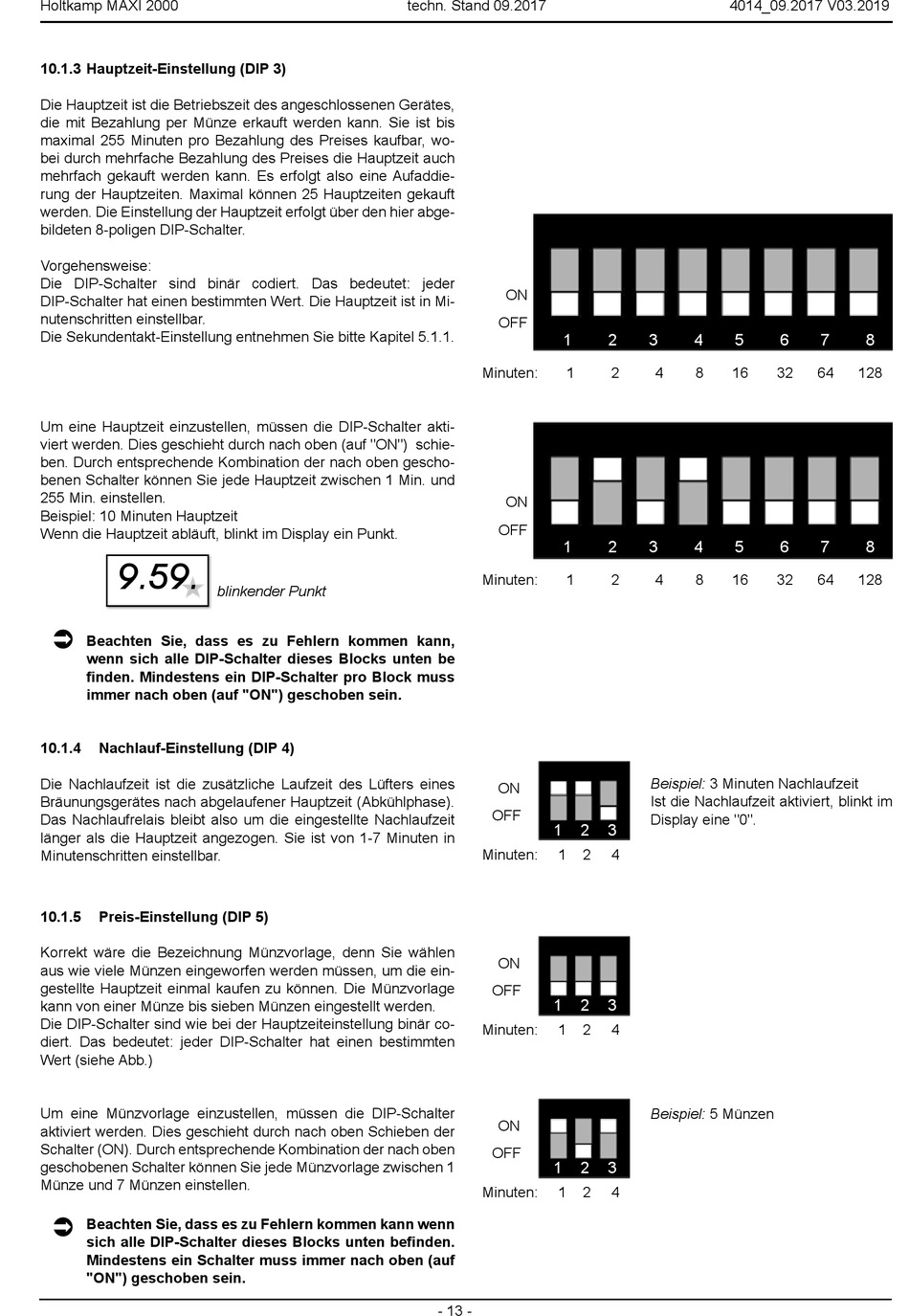

10.1.3 Hauptzeit-Einstellung (DIP 3)
Die Hauptzeit ist die Betriebszeit des angeschlossenen Gerätes,
die mit Bezahlung per Münze erkauft werden kann. Sie ist bis
maximal 255 Minuten pro Bezahlung des Preises kaufbar, wo-
bei durch mehrfache Bezahlung des Preises die Hauptzeit auch
mehrfach gekauft werden kann. Es erfolgt also eine Aufaddie-
rung der Hauptzeiten. Maximal können 25 Hauptzeiten gekauft
werden. Die Einstellung der Hauptzeit erfolgt über den hier abge-
bildeten 8-poligen DIP-Schalter.
Vorgehensweise:
Die DIP-Schalter sind binär codiert. Das bedeutet: jeder
DIP-Schalter hat einen bestimmten Wert. Die Hauptzeit ist in Mi-
nutenschritten einstellbar.
Die Sekundentakt-Einstellung entnehmen Sie bitte Kapitel 5.1.1.
Um eine Hauptzeit einzustellen, müssen die DIP-Schalter akti-
viert werden. Dies geschieht durch nach oben (auf "ON") schie-
ben. Durch entsprechende Kombination der nach oben gescho-
benen Schalter können Sie jede Hauptzeit zwischen 1 Min. und
255 Min. einstellen.
Beispiel: 10 Minuten Hauptzeit
Wenn die Hauptzeit abläuft, blinkt im Display ein Punkt.
9.59.
Beachten Sie, dass es zu Fehlern kommen kann,
wenn sich alle DIP-Schalter dieses Blocks unten be
finden. Mindestens ein DIP-Schalter pro Block muss
immer nach oben (auf "ON") geschoben sein.
10.1.4
Nachlauf-Einstellung (DIP 4)
Die Nachlaufzeit ist die zusätzliche Laufzeit des Lüfters eines
Bräunungsgerätes nach abgelaufener Hauptzeit (Abkühlphase).
Das Nachlaufrelais bleibt also um die eingestellte Nachlaufzeit
länger als die Hauptzeit angezogen. Sie ist von 1-7 Minuten in
Minutenschritten einstellbar.
10.1.5
Preis-Einstellung (DIP 5)
Korrekt wäre die Bezeichnung Münzvorlage, denn Sie wählen
aus wie viele Münzen eingeworfen werden müssen, um die ein-
gestellte Hauptzeit einmal kaufen zu können. Die Münzvorlage
kann von einer Münze bis sieben Münzen eingestellt werden.
Die DIP-Schalter sind wie bei der Hauptzeiteinstellung binär co-
diert. Das bedeutet: jeder DIP-Schalter hat einen bestimmten
Wert (siehe Abb.)
Um eine Münzvorlage einzustellen, müssen die DIP-Schalter
aktiviert werden. Dies geschieht durch nach oben Schieben der
Schalter (ON). Durch entsprechende Kombination der nach oben
geschobenen Schalter können Sie jede Münzvorlage zwischen 1
Münze und 7 Münzen einstellen.
Beachten Sie, dass es zu Fehlern kommen kann wenn
sich alle DIP-Schalter dieses Blocks unten befinden.
Mindestens ein Schalter muss immer nach oben (auf
"ON") geschoben sein.
blinkender Punkt
techn. Stand 09.2017
ON
OFF
1
Minuten:
1
ON
OFF
1
Minuten:
1
ON
OFF
1
Minuten:
1
ON
OFF
1
Minuten:
1
ON
OFF
1
Minuten:
1
- 13 -
4014_09.2017 V03.2019
2
3
4
5
2
4
8
16
2
3
4
5
2
4
8
16
Beispiel: 3 Minuten Nachlaufzeit
Ist die Nachlaufzeit aktiviert, blinkt im
Display eine "0".
2
3
2
4
2
3
2
4
Beispiel: 5 Münzen
2
3
2
4
6
7
8
32
64
128
6
7
8
32
64
128
