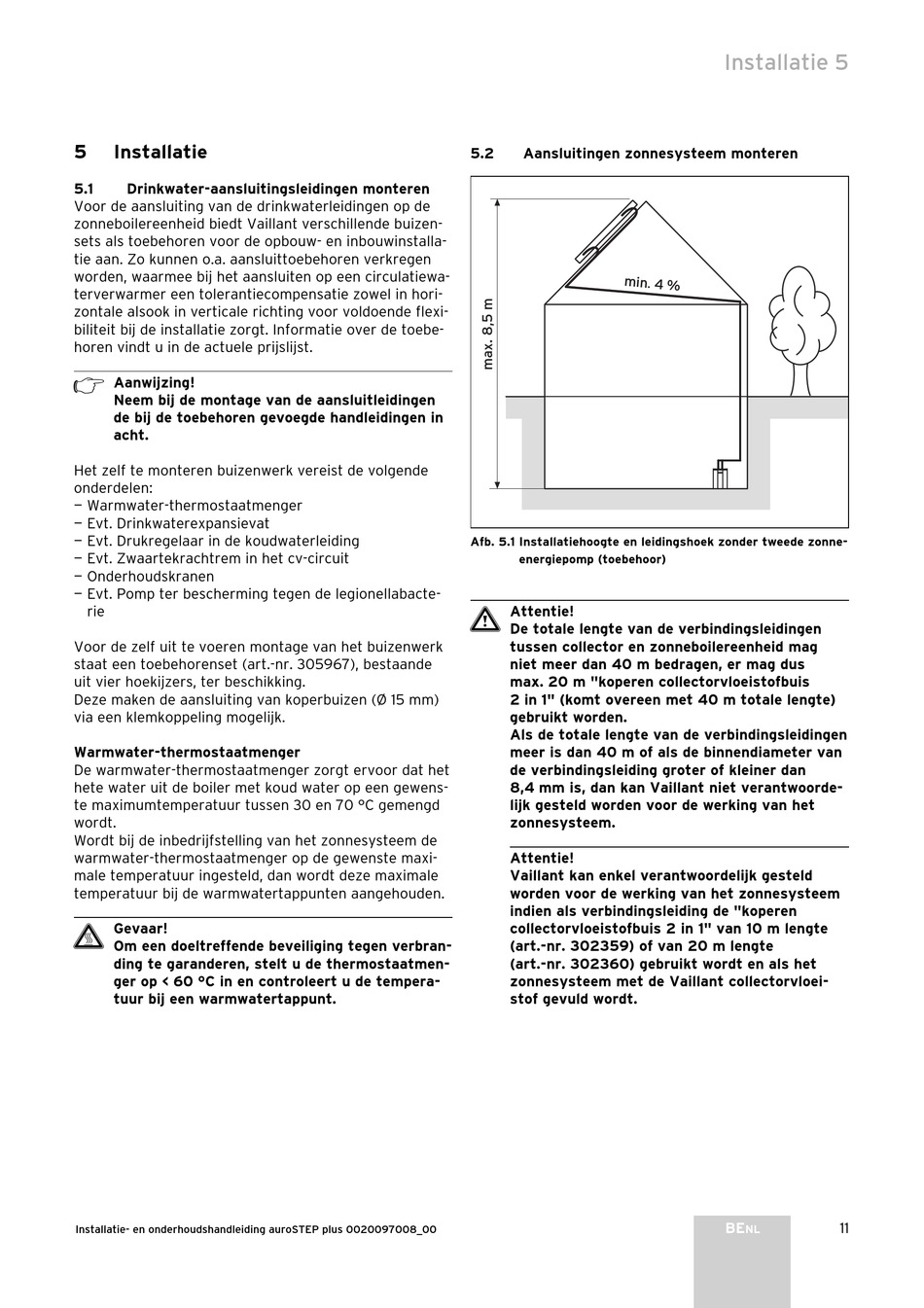

5

Installatie

5.1

Drinkwater-aansluitingsleidingen monteren

Voor de aansluiting van de drinkwaterleidingen op de
zonneboilereenheid biedt Vaillant verschillende buizen-
sets als toebehoren voor de opbouw- en inbouwinstalla-
tie aan. Zo kunnen o.a. aansluittoebehoren verkregen
worden, waarmee bij het aansluiten op een circulatiewa-
terverwarmer een tolerantiecompensatie zowel in hori-
zontale alsook in verticale richting voor voldoende flexi-
biliteit bij de installatie zorgt. Informatie over de toebe-
horen vindt u in de actuele prijslijst.
h Aanwijzing!
Neem bij de montage van de aansluitleidingen
de bij de toebehoren gevoegde handleidingen in
acht.
Het zelf te monteren buizenwerk vereist de volgende
onderdelen:
— Warmwater-thermostaatmenger
— Evt. Drinkwaterexpansievat
— Evt. Drukregelaar in de koudwaterleiding
— Evt. Zwaartekrachtrem in het cv-circuit
— Onderhoudskranen
— Evt. Pomp ter bescherming tegen de legionellabacte-
rie
Voor de zelf uit te voeren montage van het buizenwerk
staat een toebehorenset (art.-nr. 305967), bestaande
uit vier hoekijzers, ter beschikking.
Deze maken de aansluiting van koperbuizen (Ø 15 mm)
via een klemkoppeling mogelijk.
Warmwater-thermostaatmenger
De warmwater-thermostaatmenger zorgt ervoor dat het
hete water uit de boiler met koud water op een gewens-
te maximumtemperatuur tussen 30 en 70 °C gemengd
wordt.
Wordt bij de inbedrijfstelling van het zonnesysteem de
warmwater-thermostaatmenger op de gewenste maxi-
male temperatuur ingesteld, dan wordt deze maximale
temperatuur bij de warmwatertappunten aangehouden.
H Gevaar!
Om een doeltreffende beveiliging tegen verbran-
ding te garanderen, stelt u de thermostaatmen-
ger op < 60 °C in en controleert u de tempera-
tuur bij een warmwatertappunt.
Installatie- en onderhoudshandleiding auroSTEP plus 0020097008_00
5.2

Aansluitingen zonnesysteem monteren

Afb. 5.1 Installatiehoogte en leidingshoek zonder tweede zonne-
energiepomp (toebehoor)
a Attentie!
De totale lengte van de verbindingsleidingen
tussen collector en zonneboilereenheid mag
niet meer dan 40 m bedragen, er mag dus
max. 20 m "koperen collectorvloeistofbuis
2 in 1" (komt overeen met 40 m totale lengte)
gebruikt worden.
Als de totale lengte van de verbindingsleidingen
meer is dan 40 m of als de binnendiameter van
de verbindingsleiding groter of kleiner dan
8,4 mm is, dan kan Vaillant niet verantwoorde-
lijk gesteld worden voor de werking van het
zonnesysteem.
Attentie!
Vaillant kan enkel verantwoordelijk gesteld
worden voor de werking van het zonnesysteem
indien als verbindingsleiding de "koperen
collectorvloeistofbuis 2 in 1" van 10 m lengte
(art.-nr. 302359) of van 20 m lengte
(art.-nr. 302360) gebruikt wordt en als het
zonnesysteem met de Vaillant collectorvloei-
stof gevuld wordt.
Installatie 5
BE 11
NL
