4 Montage
4.3

Toestel- en aansluitingsafmetingen

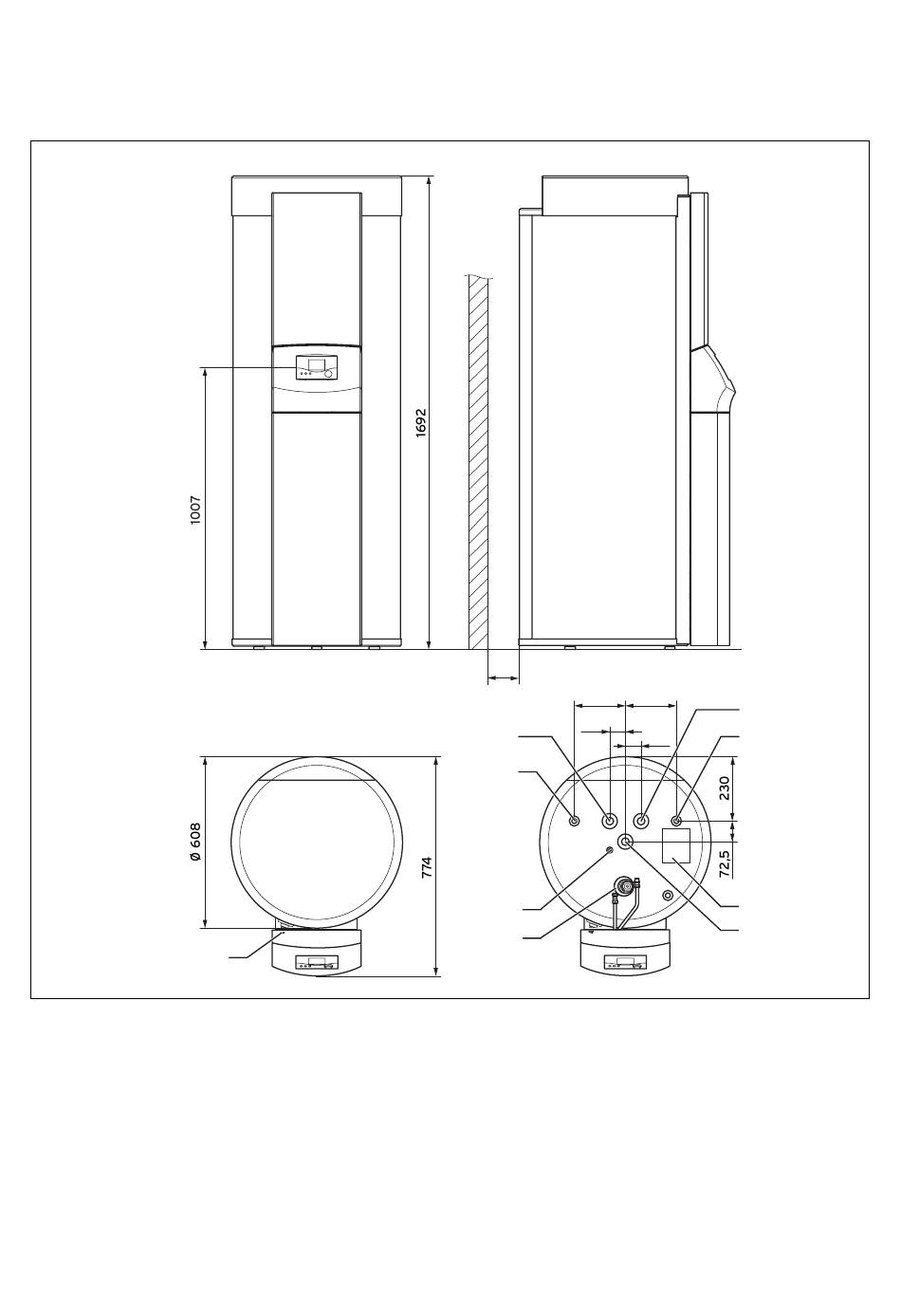

Afb. 4.2 Toestel- en aansluitingafmetingen van de zonneboiler-
eenheid
Legenda
1 Warmwateraansluiting R 3/4
2 Boileraanvoer R 1
3 Boilerretour R 1
4 Koudwateraansluiting R 3/4
5 Sticker aansluitschema
6 zonder functie
7 Magnesiumbeschermingsanode
8 Dompelbuis voor boilervoeler Sp1
9 Aftapventiel
10
9
80
180
55
2
1
8
7
R = buitenschroefdraad
4.4

Collectors monteren

Monteer de collectors. Neem daarbij goed nota van
de montagehandleiding voor de vlakke collectors
auroTHERM classic VFK 135 D.
Installatie- en onderhoudshandleiding auroSTEP plus 0020097008_00
180
3
4
55
5
6
