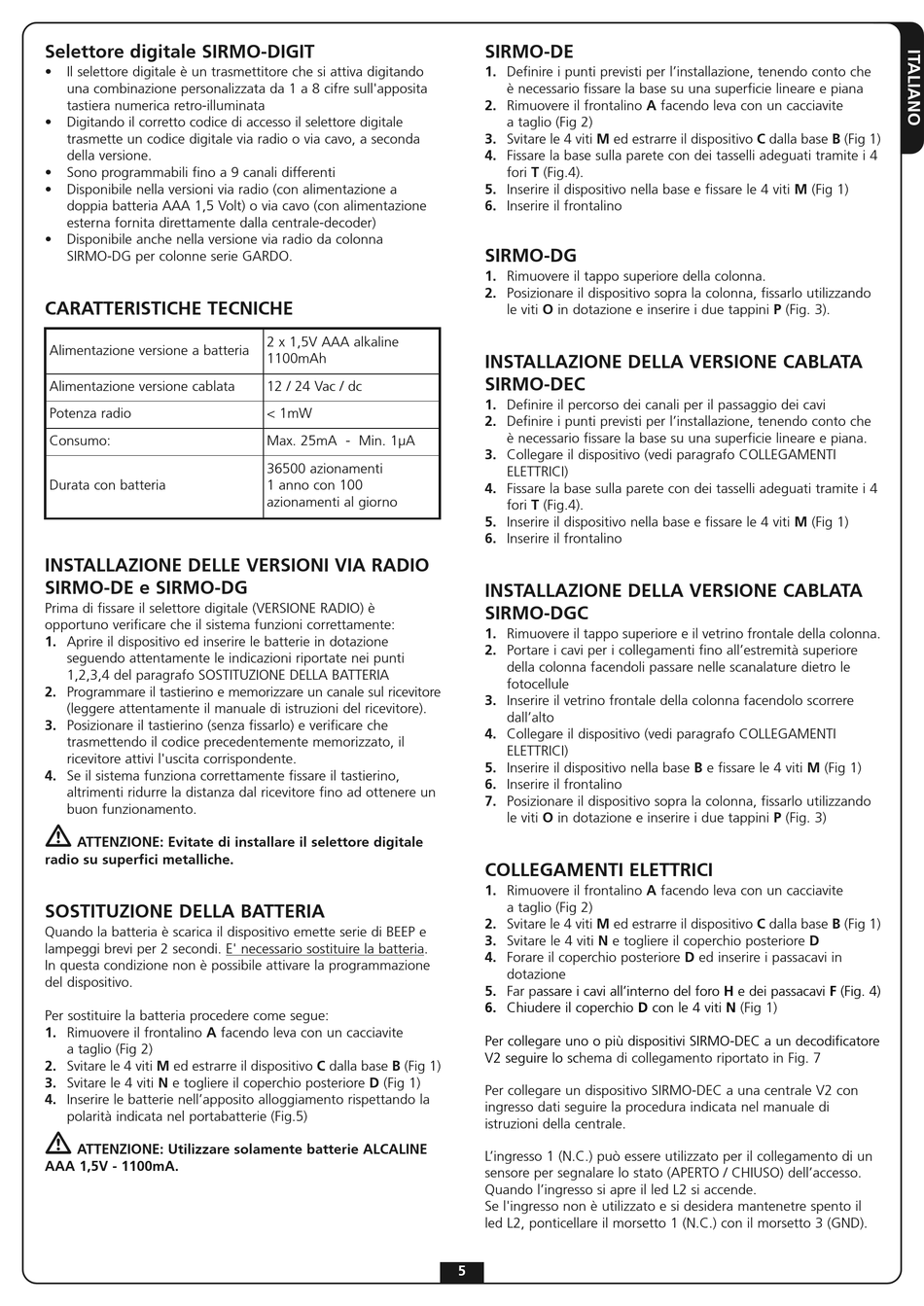

Selettore digitale SIRMO-DIGIT
• Il selettore digitale è un trasmettitore che si attiva digitando
una combinazione personalizzata da 1 a 8 cifre sull'apposita
tastiera numerica retro-illuminata
• Digitando il corretto codice di accesso il selettore digitale
trasmette un codice digitale via radio o via cavo, a seconda
della versione.
• Sono programmabili fino a 9 canali differenti
• Disponibile nella versioni via radio (con alimentazione a
doppia batteria AAA 1,5 Volt) o via cavo (con alimentazione
esterna fornita direttamente dalla centrale-decoder)
• Disponibile anche nella versione via radio da colonna
SIRMO-DG per colonne serie GARDO.
CARATTERISTICHE TECNICHE
Alimentazione versione a batteria
Alimentazione versione cablata
Potenza radio
Consumo:
Durata con batteria
INSTALLAZIONE DELLE VERSIONI VIA RADIO
SIRMO-DE e SIRMO-DG
Prima di fissare il selettore digitale (VERSIONE RADIO) è
opportuno verificare che il sistema funzioni correttamente:
1. Aprire il dispositivo ed inserire le batterie in dotazione
seguendo attentamente le indicazioni riportate nei punti
1,2,3,4 del paragrafo SOSTITUZIONE DELLA BATTERIA
2. Programmare il tastierino e memorizzare un canale sul ricevitore
(leggere attentamente il manuale di istruzioni del ricevitore).
3. Posizionare il tastierino (senza fissarlo) e verificare che
trasmettendo il codice precedentemente memorizzato, il
ricevitore attivi l'uscita corrispondente.
4. Se il sistema funziona correttamente fissare il tastierino,
altrimenti ridurre la distanza dal ricevitore fino ad ottenere un
buon funzionamento.
m
ATTENZIONE: Evitate di installare il selettore digitale
radio su superfici metalliche.

SOSTITUZIONE DELLA BATTERIA

Quando la batteria è scarica il dispositivo emette serie di BEEP e
lampeggi brevi per 2 secondi. E' necessario sostituire la batteria.
In questa condizione non è possibile attivare la programmazione
del dispositivo.
Per sostituire la batteria procedere come segue:
1. Rimuovere il frontalino A facendo leva con un cacciavite
a taglio (Fig 2)
2. Svitare le 4 viti M ed estrarre il dispositivo C dalla base B (Fig 1)
3. Svitare le 4 viti N e togliere il coperchio posteriore D (Fig 1)
4. Inserire le batterie nell'apposito alloggiamento rispettando la
polarità indicata nel portabatterie (Fig.5)
m
ATTENZIONE: Utilizzare solamente batterie ALCALINE
AAA 1,5V - 1100mA.
2 x 1,5V AAA alkaline
1100mAh
12 / 24 Vac / dc
< 1mW
Max. 25mA - Min. 1µA
36500 azionamenti
1 anno con 100
azionamenti al giorno
SIRMO-DE
1. Definire i punti previsti per l'installazione, tenendo conto che
è necessario fissare la base su una superficie lineare e piana
2. Rimuovere il frontalino A facendo leva con un cacciavite
a taglio (Fig 2)
3. Svitare le 4 viti M ed estrarre il dispositivo C dalla base B (Fig 1)
4. Fissare la base sulla parete con dei tasselli adeguati tramite i 4
fori T (Fig.4).
5. Inserire il dispositivo nella base e fissare le 4 viti M (Fig 1)
6. Inserire il frontalino
SIRMO-DG
1. Rimuovere il tappo superiore della colonna.
2. Posizionare il dispositivo sopra la colonna, fissarlo utilizzando
le viti O in dotazione e inserire i due tappini P (Fig. 3).
INSTALLAZIONE DELLA VERSIONE CABLATA
SIRMO-DEC
1. Definire il percorso dei canali per il passaggio dei cavi
2. Definire i punti previsti per l'installazione, tenendo conto che
è necessario fissare la base su una superficie lineare e piana.
3. Collegare il dispositivo (vedi paragrafo COLLEGAMENTI
ELETTRICI)
4. Fissare la base sulla parete con dei tasselli adeguati tramite i 4
fori T (Fig.4).
5. Inserire il dispositivo nella base e fissare le 4 viti M (Fig 1)
6. Inserire il frontalino
INSTALLAZIONE DELLA VERSIONE CABLATA
SIRMO-DGC
1. Rimuovere il tappo superiore e il vetrino frontale della colonna.
2. Portare i cavi per i collegamenti fino all'estremità superiore
della colonna facendoli passare nelle scanalature dietro le
fotocellule
3. Inserire il vetrino frontale della colonna facendolo scorrere
dall'alto
4. Collegare il dispositivo (vedi paragrafo COLLEGAMENTI
ELETTRICI)
5. Inserire il dispositivo nella base B e fissare le 4 viti M (Fig 1)
6. Inserire il frontalino
7. Posizionare il dispositivo sopra la colonna, fissarlo utilizzando
le viti O in dotazione e inserire i due tappini P (Fig. 3)

COLLEGAMENTI ELETTRICI

1. Rimuovere il frontalino A facendo leva con un cacciavite
a taglio (Fig 2)
2. Svitare le 4 viti M ed estrarre il dispositivo C dalla base B (Fig 1)
3. Svitare le 4 viti N e togliere il coperchio posteriore D
4. Forare il coperchio posteriore D ed inserire i passacavi in
dotazione
5. Far passare i cavi all'interno del foro H e dei passacavi F (Fig. 4)
6. Chiudere il coperchio D con le 4 viti N
Per collegare uno o più dispositivi SIRMO-DEC a un decodificatore
V2 seguire lo schema di collegamento riportato in Fig. 7
Per collegare un dispositivo SIRMO-DEC a una centrale V2 con
ingresso dati seguire la procedura indicata nel manuale di
istruzioni della centrale.
L'ingresso 1 (N.C.) può essere utilizzato per il collegamento di un
sensore per segnalare lo stato (APERTO / CHIUSO) dell'accesso.
Quando l'ingresso si apre il led L2 si accende.
Se l'ingresso non è utilizzato e si desidera mantenetre spento il
led L2, ponticellare il morsetto 1 (N.C.) con il morsetto 3 (GND).
