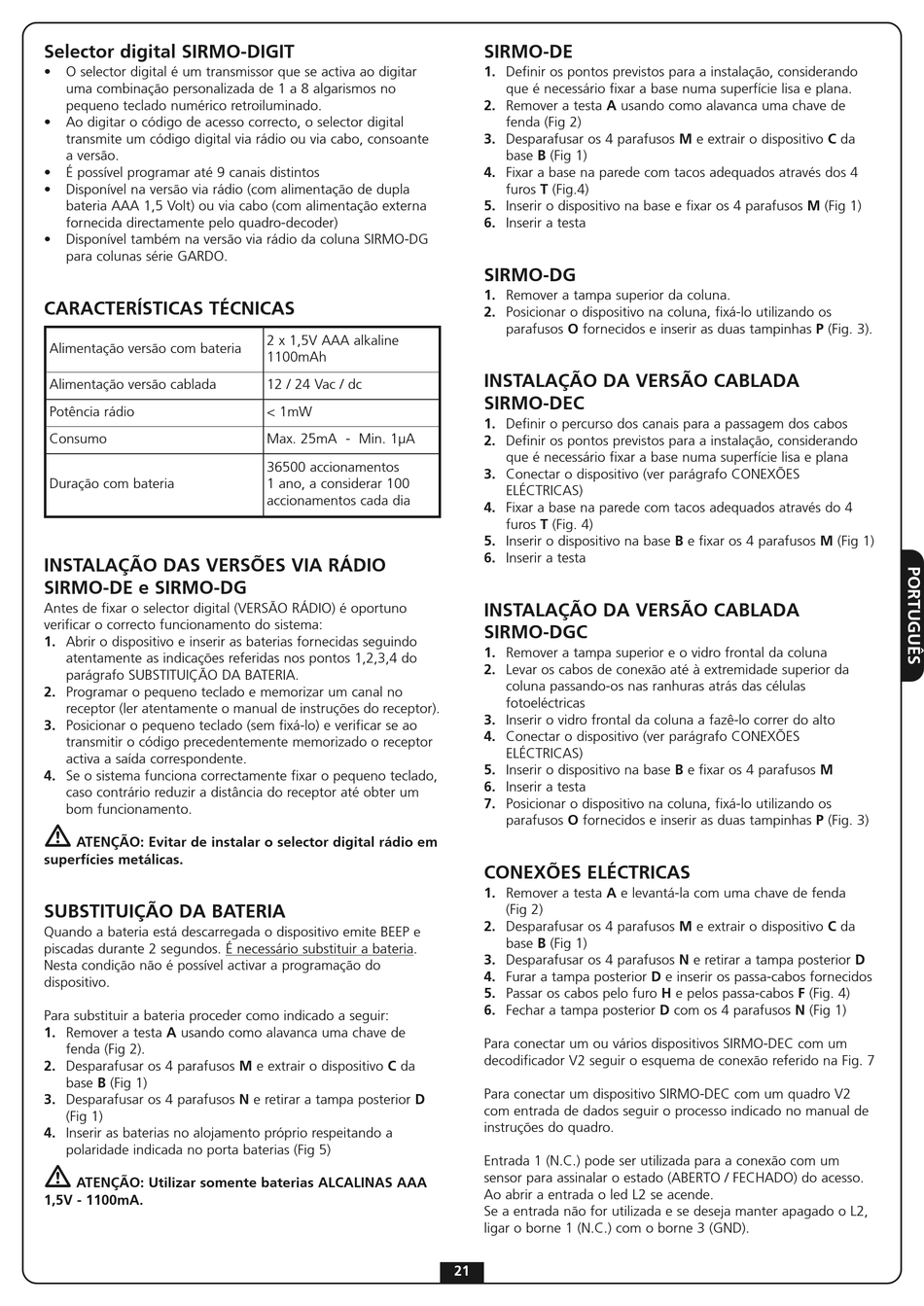

Selector digital SIRMO-DIGIT
• O selector digital é um transmissor que se activa ao digitar
uma combinação personalizada de 1 a 8 algarismos no
pequeno teclado numérico retroiluminado.
• Ao digitar o código de acesso correcto, o selector digital
transmite um código digital via rádio ou via cabo, consoante
a versão.
• É possível programar até 9 canais distintos
• Disponível na versão via rádio (com alimentação de dupla
bateria AAA 1,5 Volt) ou via cabo (com alimentação externa
fornecida directamente pelo quadro-decoder)
• Disponível também na versão via rádio da coluna SIRMO-DG
para colunas série GARDO.
CARACTERÍSTICAS TÉCNICAS
Alimentação versão com bateria
Alimentação versão cablada
Potência rádio
Consumo
Duração com bateria
INSTALAÇÃO DAS VERSÕES VIA RÁDIO
SIRMO-DE e SIRMO-DG
Antes de fixar o selector digital (VERSÃO RÁDIO) é oportuno
verificar o correcto funcionamento do sistema:
1. Abrir o dispositivo e inserir as baterias fornecidas seguindo
atentamente as indicações referidas nos pontos 1,2,3,4 do
parágrafo SUBSTITUIÇÃO DA BATERIA.
2. Programar o pequeno teclado e memorizar um canal no
receptor (ler atentamente o manual de instruções do receptor).
3. Posicionar o pequeno teclado (sem fixá-lo) e verificar se ao
transmitir o código precedentemente memorizado o receptor
activa a saída correspondente.
4. Se o sistema funciona correctamente fixar o pequeno teclado,
caso contrário reduzir a distância do receptor até obter um
bom funcionamento.
m
ATENÇÃO: Evitar de instalar o selector digital rádio em
superfícies metálicas.
SUBSTITUIÇÃO DA BATERIA
Quando a bateria está descarregada o dispositivo emite BEEP e
piscadas durante 2 segundos. É necessário substituir a bateria.
Nesta condição não é possível activar a programação do
dispositivo.
Para substituir a bateria proceder como indicado a seguir:
1. Remover a testa A usando como alavanca uma chave de
fenda (Fig 2).
2. Desparafusar os 4 parafusos M e extrair o dispositivo C da
base B (Fig 1)
3. Desparafusar os 4 parafusos N e retirar a tampa posterior D
(Fig 1)
4. Inserir as baterias no alojamento próprio respeitando a
polaridade indicada no porta baterias (Fig 5)
m
ATENÇÃO: Utilizar somente baterias ALCALINAS AAA
1,5V - 1100mA.
2 x 1,5V AAA alkaline
1100mAh
12 / 24 Vac / dc
< 1mW
Max. 25mA - Min. 1µA
36500 accionamentos
1 ano, a considerar 100
accionamentos cada dia
SIRMO-DE
1. Definir os pontos previstos para a instalação, considerando
que é necessário fixar a base numa superfície lisa e plana.
2. Remover a testa A usando como alavanca uma chave de
fenda (Fig 2)
3. Desparafusar os 4 parafusos M e extrair o dispositivo C da
base B (Fig 1)
4. Fixar a base na parede com tacos adequados através dos 4
furos T (Fig.4)
5. Inserir o dispositivo na base e fixar os 4 parafusos M (Fig 1)
6. Inserir a testa
SIRMO-DG
1. Remover a tampa superior da coluna.
2. Posicionar o dispositivo na coluna, fixá-lo utilizando os
parafusos O fornecidos e inserir as duas tampinhas P (Fig. 3).
INSTALAÇÃO DA VERSÃO CABLADA
SIRMO-DEC
1. Definir o percurso dos canais para a passagem dos cabos
2. Definir os pontos previstos para a instalação, considerando
que é necessário fixar a base numa superfície lisa e plana
3. Conectar o dispositivo (ver parágrafo CONEXÕES
ELÉCTRICAS)
4. Fixar a base na parede com tacos adequados através do 4
furos T (Fig. 4)
5. Inserir o dispositivo na base B e fixar os 4 parafusos M (Fig 1)
6. Inserir a testa
INSTALAÇÃO DA VERSÃO CABLADA
SIRMO-DGC
1. Remover a tampa superior e o vidro frontal da coluna
2. Levar os cabos de conexão até à extremidade superior da
coluna passando-os nas ranhuras atrás das células
fotoeléctricas
3. Inserir o vidro frontal da coluna a fazê-lo correr do alto
4. Conectar o dispositivo (ver parágrafo CONEXÕES
ELÉCTRICAS)
5. Inserir o dispositivo na base B e fixar os 4 parafusos M
6. Inserir a testa
7. Posicionar o dispositivo na coluna, fixá-lo utilizando os
parafusos O fornecidos e inserir as duas tampinhas P (Fig. 3)
CONEXÕES ELÉCTRICAS
1. Remover a testa A e levantá-la com uma chave de fenda
(Fig 2)
2. Desparafusar os 4 parafusos M e extrair o dispositivo C da
base B (Fig 1)
3. Desparafusar os 4 parafusos N e retirar a tampa posterior D
4. Furar a tampa posterior D e inserir os passa-cabos fornecidos
5. Passar os cabos pelo furo H e pelos passa-cabos F (Fig. 4)
6. Fechar a tampa posterior D com os 4 parafusos N (Fig 1)
Para conectar um ou vários dispositivos SIRMO-DEC com um
decodificador V2 seguir o esquema de conexão referido na Fig. 7
Para conectar um dispositivo SIRMO-DEC com um quadro V2
com entrada de dados seguir o processo indicado no manual de
instruções do quadro.
Entrada 1 (N.C.) pode ser utilizada para a conexão com um
sensor para assinalar o estado (ABERTO / FECHADO) do acesso.
Ao abrir a entrada o led L2 se acende.
Se a entrada não for utilizada e se deseja manter apagado o L2,
ligar o borne 1 (N.C.) com o borne 3 (GND).
