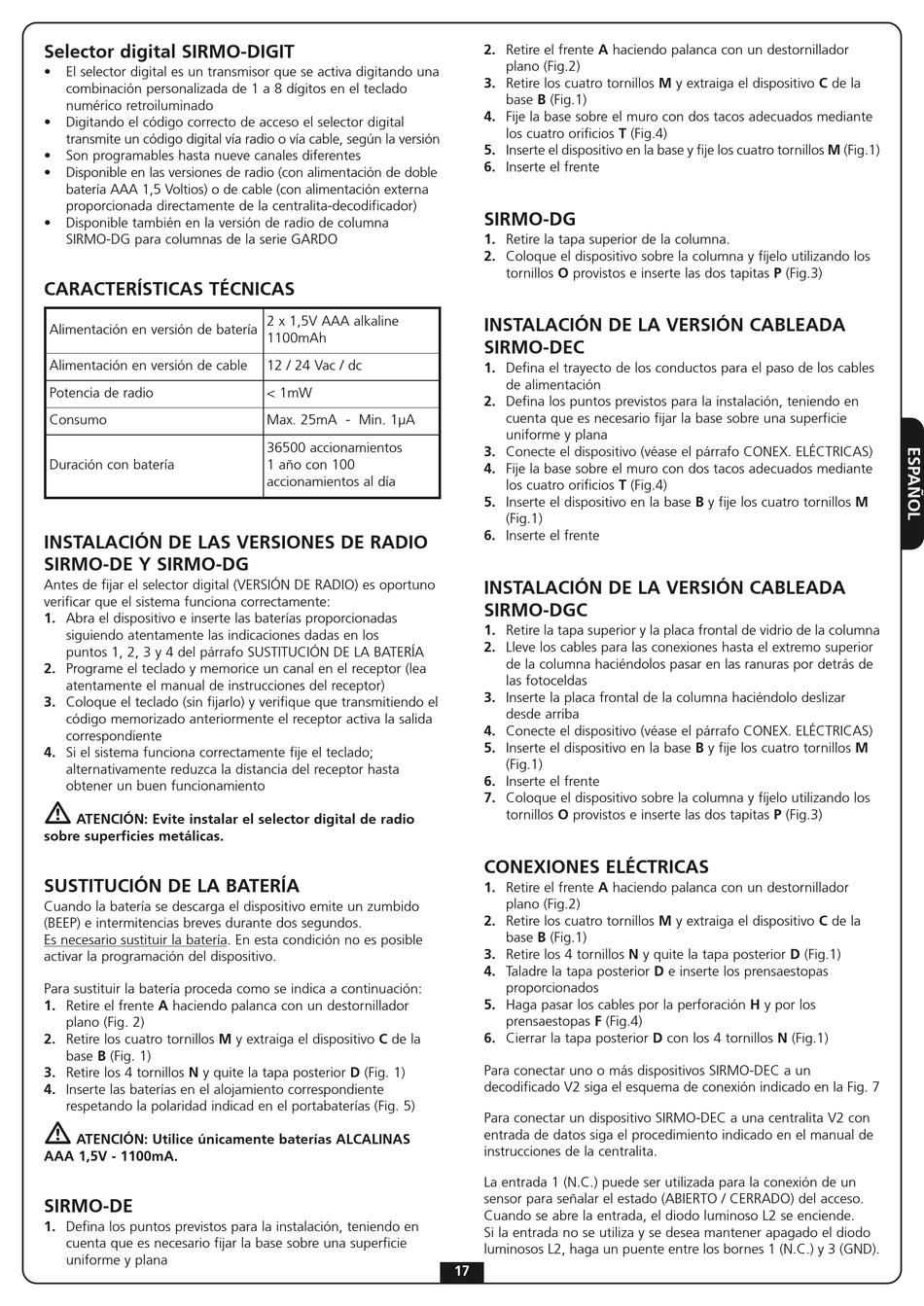

Selector digital SIRMO-DIGIT
• El selector digital es un transmisor que se activa digitando una
combinación personalizada de 1 a 8 dígitos en el teclado
numérico retroiluminado
• Digitando el código correcto de acceso el selector digital
transmite un código digital vía radio o vía cable, según la versión
• Son programables hasta nueve canales diferentes
• Disponible en las versiones de radio (con alimentación de doble
batería AAA 1,5 Voltios) o de cable (con alimentación externa
proporcionada directamente de la centralita-decodificador)
• Disponible también en la versión de radio de columna
SIRMO-DG para columnas de la serie GARDO
CARACTERÍSTICAS TÉCNICAS
Alimentación en versión de batería
Alimentación en versión de cable
Potencia de radio
Consumo
Duración con batería
INSTALACIÓN DE LAS VERSIONES DE RADIO
SIRMO-DE Y SIRMO-DG
Antes de fijar el selector digital (VERSIÓN DE RADIO) es oportuno
verificar que el sistema funciona correctamente:
1. Abra el dispositivo e inserte las baterías proporcionadas
siguiendo atentamente las indicaciones dadas en los
puntos 1, 2, 3 y 4 del párrafo SUSTITUCIÓN DE LA BATERÍA
2. Programe el teclado y memorice un canal en el receptor (lea
atentamente el manual de instrucciones del receptor)
3. Coloque el teclado (sin fijarlo) y verifique que transmitiendo el
código memorizado anteriormente el receptor activa la salida
correspondiente
4. Si el sistema funciona correctamente fije el teclado;
alternativamente reduzca la distancia del receptor hasta
obtener un buen funcionamiento
m
ATENCIÓN: Evite instalar el selector digital de radio
sobre superficies metálicas.
SUSTITUCIÓN DE LA BATERÍA
Cuando la batería se descarga el dispositivo emite un zumbido
(BEEP) e intermitencias breves durante dos segundos.
Es necesario sustituir la batería. En esta condición no es posible
activar la programación del dispositivo.
Para sustituir la batería proceda como se indica a continuación:
1. Retire el frente A haciendo palanca con un destornillador
plano (Fig. 2)
2. Retire los cuatro tornillos M y extraiga el dispositivo C de la
base B (Fig. 1)
3. Retire los 4 tornillos N y quite la tapa posterior D (Fig. 1)
4. Inserte las baterías en el alojamiento correspondiente
respetando la polaridad indicad en el portabaterías (Fig. 5)
m
ATENCIÓN: Utilice únicamente baterías ALCALINAS
AAA 1,5V - 1100mA.
SIRMO-DE
1. Defina los puntos previstos para la instalación, teniendo en
cuenta que es necesario fijar la base sobre una superficie
uniforme y plana
2 x 1,5V AAA alkaline
1100mAh
12 / 24 Vac / dc
< 1mW
Max. 25mA - Min. 1µA
36500 accionamientos
1 año con 100
accionamientos al día
2. Retire el frente A haciendo palanca con un destornillador
plano (Fig.2)
3. Retire los cuatro tornillos M y extraiga el dispositivo C de la
base B (Fig.1)
4. Fije la base sobre el muro con dos tacos adecuados mediante
los cuatro orificios T (Fig.4)
5. Inserte el dispositivo en la base y fije los cuatro tornillos M (Fig.1)
6. Inserte el frente
SIRMO-DG
1. Retire la tapa superior de la columna.
2. Coloque el dispositivo sobre la columna y fíjelo utilizando los
tornillos O provistos e inserte las dos tapitas P (Fig.3)
INSTALACIÓN DE LA VERSIÓN CABLEADA
SIRMO-DEC
1. Defina el trayecto de los conductos para el paso de los cables
de alimentación
2. Defina los puntos previstos para la instalación, teniendo en
cuenta que es necesario fijar la base sobre una superficie
uniforme y plana
3. Conecte el dispositivo (véase el párrafo CONEX. ELÉCTRICAS)
4. Fije la base sobre el muro con dos tacos adecuados mediante
los cuatro orificios T (Fig.4)
5. Inserte el dispositivo en la base B y fije los cuatro tornillos M
(Fig.1)
6. Inserte el frente
INSTALACIÓN DE LA VERSIÓN CABLEADA
SIRMO-DGC
1. Retire la tapa superior y la placa frontal de vidrio de la columna
2. Lleve los cables para las conexiones hasta el extremo superior
de la columna haciéndolos pasar en las ranuras por detrás de
las fotoceldas
3. Inserte la placa frontal de la columna haciéndolo deslizar
desde arriba
4. Conecte el dispositivo (véase el párrafo CONEX. ELÉCTRICAS)
5. Inserte el dispositivo en la base B y fije los cuatro tornillos M
(Fig.1)
6. Inserte el frente
7. Coloque el dispositivo sobre la columna y fíjelo utilizando los
tornillos O provistos e inserte las dos tapitas P (Fig.3)
CONEXIONES ELÉCTRICAS
1. Retire el frente A haciendo palanca con un destornillador
plano (Fig.2)
2. Retire los cuatro tornillos M y extraiga el dispositivo C de la
base B (Fig.1)
3. Retire los 4 tornillos N y quite la tapa posterior D (Fig.1)
4. Taladre la tapa posterior D e inserte los prensaestopas
proporcionados
5. Haga pasar los cables por la perforación H y por los
prensaestopas F (Fig.4)
6. Cierrar la tapa posterior D con los 4 tornillos N (Fig.1)
Para conectar uno o más dispositivos SIRMO-DEC a un
decodificado V2 siga el esquema de conexión indicado en la Fig. 7
Para conectar un dispositivo SIRMO-DEC a una centralita V2 con
entrada de datos siga el procedimiento indicado en el manual de
instrucciones de la centralita.
La entrada 1 (N.C.) puede ser utilizada para la conexión de un
sensor para señalar el estado (ABIERTO / CERRADO) del acceso.
Cuando se abre la entrada, el diodo luminoso L2 se enciende.
Si la entrada no se utiliza y se desea mantener apagado el diodo
luminosos L2, haga un puente entre los bornes 1 (N.C.) y 3 (GND).
