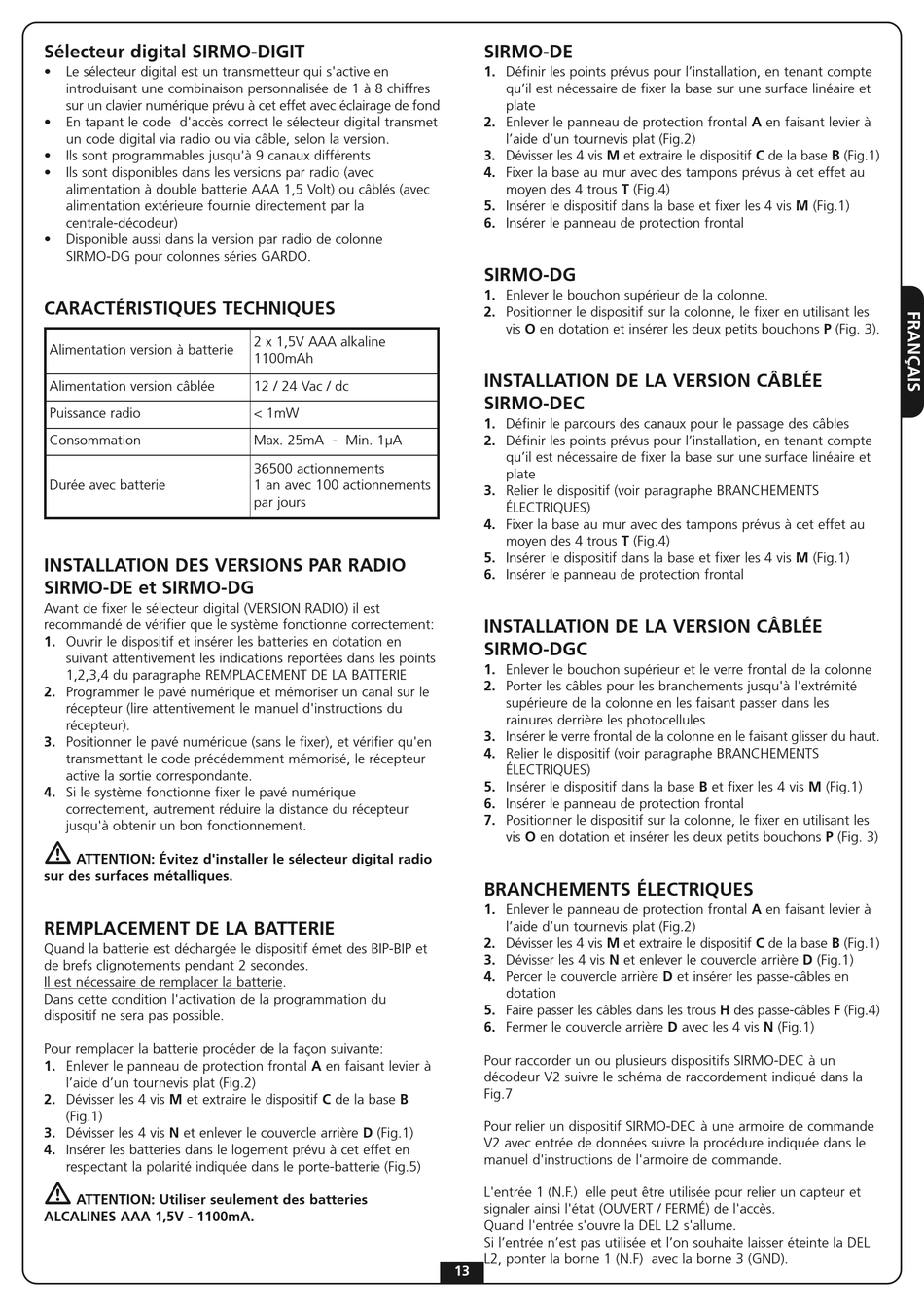

Sélecteur digital SIRMO-DIGIT
• Le sélecteur digital est un transmetteur qui s'active en
introduisant une combinaison personnalisée de 1 à 8 chiffres
sur un clavier numérique prévu à cet effet avec éclairage de fond
• En tapant le code d'accès correct le sélecteur digital transmet
un code digital via radio ou via câble, selon la version.
• Ils sont programmables jusqu'à 9 canaux différents
• Ils sont disponibles dans les versions par radio (avec
alimentation à double batterie AAA 1,5 Volt) ou câblés (avec
alimentation extérieure fournie directement par la
centrale-décodeur)
• Disponible aussi dans la version par radio de colonne
SIRMO-DG pour colonnes séries GARDO.
CARACTÉRISTIQUES TECHNIQUES
Alimentation version à batterie
Alimentation version câblée
Puissance radio
Consommation
Durée avec batterie
INSTALLATION DES VERSIONS PAR RADIO
SIRMO-DE et SIRMO-DG
Avant de fixer le sélecteur digital (VERSION RADIO) il est
recommandé de vérifier que le système fonctionne correctement:
1. Ouvrir le dispositif et insérer les batteries en dotation en
suivant attentivement les indications reportées dans les points
1,2,3,4 du paragraphe REMPLACEMENT DE LA BATTERIE
2. Programmer le pavé numérique et mémoriser un canal sur le
récepteur (lire attentivement le manuel d'instructions du
récepteur).
3. Positionner le pavé numérique (sans le fixer), et vérifier qu'en
transmettant le code précédemment mémorisé, le récepteur
active la sortie correspondante.
4. Si le système fonctionne fixer le pavé numérique
correctement, autrement réduire la distance du récepteur
jusqu'à obtenir un bon fonctionnement.
m
ATTENTION: Évitez d'installer le sélecteur digital radio
sur des surfaces métalliques.
REMPLACEMENT DE LA BATTERIE
Quand la batterie est déchargée le dispositif émet des BIP-BIP et
de brefs clignotements pendant 2 secondes.
Il est nécessaire de remplacer la batterie.
Dans cette condition l'activation de la programmation du
dispositif ne sera pas possible.
Pour remplacer la batterie procéder de la façon suivante:
1. Enlever le panneau de protection frontal A en faisant levier à
l'aide d'un tournevis plat (Fig.2)
2. Dévisser les 4 vis M et extraire le dispositif C de la base B
(Fig.1)
3. Dévisser les 4 vis N et enlever le couvercle arrière D (Fig.1)
4. Insérer les batteries dans le logement prévu à cet effet en
respectant la polarité indiquée dans le porte-batterie (Fig.5)
m
ATTENTION: Utiliser seulement des batteries
ALCALINES AAA 1,5V - 1100mA.
2 x 1,5V AAA alkaline
1100mAh
12 / 24 Vac / dc
< 1mW
Max. 25mA - Min. 1µA
36500 actionnements
1 an avec 100 actionnements
par jours
SIRMO-DE
1. Définir les points prévus pour l'installation, en tenant compte
qu'il est nécessaire de fixer la base sur une surface linéaire et
plate
2. Enlever le panneau de protection frontal A en faisant levier à
l'aide d'un tournevis plat (Fig.2)
3. Dévisser les 4 vis M et extraire le dispositif C de la base B (Fig.1)
4. Fixer la base au mur avec des tampons prévus à cet effet au
moyen des 4 trous T (Fig.4)
5. Insérer le dispositif dans la base et fixer les 4 vis M (Fig.1)
6. Insérer le panneau de protection frontal
SIRMO-DG
1. Enlever le bouchon supérieur de la colonne.
2. Positionner le dispositif sur la colonne, le fixer en utilisant les
vis O en dotation et insérer les deux petits bouchons P (Fig. 3).
INSTALLATION DE LA VERSION CÂBLÉE
SIRMO-DEC
1. Définir le parcours des canaux pour le passage des câbles
2. Définir les points prévus pour l'installation, en tenant compte
qu'il est nécessaire de fixer la base sur une surface linéaire et
plate
3. Relier le dispositif (voir paragraphe BRANCHEMENTS
ÉLECTRIQUES)
4. Fixer la base au mur avec des tampons prévus à cet effet au
moyen des 4 trous T (Fig.4)
5. Insérer le dispositif dans la base et fixer les 4 vis M (Fig.1)
6. Insérer le panneau de protection frontal
INSTALLATION DE LA VERSION CÂBLÉE
SIRMO-DGC
1. Enlever le bouchon supérieur et le verre frontal de la colonne
2. Porter les câbles pour les branchements jusqu'à l'extrémité
supérieure de la colonne en les faisant passer dans les
rainures derrière les photocellules
3. Insérer le verre frontal de la colonne en le faisant glisser du haut.
4. Relier le dispositif (voir paragraphe BRANCHEMENTS
ÉLECTRIQUES)
5. Insérer le dispositif dans la base B et fixer les 4 vis M (Fig.1)
6. Insérer le panneau de protection frontal
7. Positionner le dispositif sur la colonne, le fixer en utilisant les
vis O en dotation et insérer les deux petits bouchons P (Fig. 3)
BRANCHEMENTS ÉLECTRIQUES
1. Enlever le panneau de protection frontal A en faisant levier à
l'aide d'un tournevis plat (Fig.2)
2. Dévisser les 4 vis M et extraire le dispositif C de la base B (Fig.1)
3. Dévisser les 4 vis N et enlever le couvercle arrière D (Fig.1)
4. Percer le couvercle arrière D et insérer les passe-câbles en
dotation
5. Faire passer les câbles dans les trous H des passe-câbles F (Fig.4)
6. Fermer le couvercle arrière D avec les 4 vis N (Fig.1)
Pour raccorder un ou plusieurs dispositifs SIRMO-DEC à un
décodeur V2 suivre le schéma de raccordement indiqué dans la
Fig.7
Pour relier un dispositif SIRMO-DEC à une armoire de commande
V2 avec entrée de données suivre la procédure indiquée dans le
manuel d'instructions de l'armoire de commande.
L'entrée 1 (N.F.) elle peut être utilisée pour relier un capteur et
signaler ainsi l'état (OUVERT / FERMÉ) de l'accès.
Quand l'entrée s'ouvre la DEL L2 s'allume.
Si l'entrée n'est pas utilisée et l'on souhaite laisser éteinte la DEL
L2, ponter la borne 1 (N.F) avec la borne 3 (GND).
