- Seite 1 HPC 140 HPC 140 plus # 86000 # 86007 Güde GmbH & Co. KG Güde Scandinavia A/S UNICORE nářadí s.r.o. GÜDE Slovakia s.r.o Birkichstraße 6 Engelsholmvej 33 P.O.Box 8 Podtúreň-Roveň 208 D-74549 Wolpertshausen DK-8900 Randers Počernická 120 SK-033 01 Liptovský Hrádok CZ-360 05 Karlovy Vary www.guede.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Im Lieferumgang enthalten ......................... 2 Allgemeine Sicherheitshinweise......................2 Gerätebeschreibung..........................3 Allgemeine Vorschriften ........................3 Installation ............................4 Gebrauch............................. 4 Instandhaltung............................. 4 Technische Daten ..........................4 Montage .............................. 5 10. Ersatzteileliste ............................. 7 11. Explosionszeichnung........................... 8 1. Im Lieferumgang enthalten 6 m Hochdruckschlauch, HD-Pistole mit Winkelvariodüse, Dreckfräser und Schauminjektor mit Behälter. -
Seite 3: Gerätebeschreibung

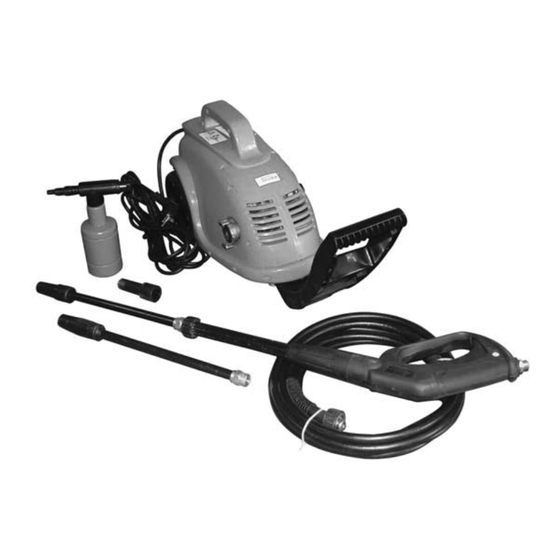

3. Gerätebeschreibung 1. Hochdruckreiniger 2. Griff 3. Wasserausgangsanschluss 4. Winkelvariodüse 5. Griff 6. Schauminjektor 7. HD-Pristole 8. HD-Schlauch 9. Wassereingangsanschluss 10. Kunststoffrad 11. An-Aus-Schalter 12. Dreckfräser (# 86007) 13. Adapter (# 86007) 4. Allgemeine Vorschriften • Vor Einschalten des Hochdruckreinigers ist die ordnungsgemäße Wasserversorgung sicher- •... -
Seite 4: Installation
5. Installation • Die HD-Pistole an den Hochdruckschlauch anschließen. • Hochdruckschlauch an den Wasserauslass des Hochdruckreinigers anschließen. • Wasserzufuhrschlauch an den Wassereingang des Hochdruckreinigers anschließen. Der Schlauchdurchmesser muss mindestens 13 mm betragen, der Schlauch selbst verstärkt sein. • Die Temperatur des ausfließenden Wassers darf AUF KEINEN FALL 50° C überschreiten. Der Wasserdruck darf 10 bar NICHT übersteigen. -
Seite 5: Montage
9. Montage • Verbinden HD-Schlauch: # 86000 # 86007 Verbinden Sie den HD-Schlauch mittels Gabelschlüssel (SW 17) an den Anschluss der HD-Pistole. • Anschluss Winkelvariodüse/Dreckfräser: # 86000 Winkelvariodüse/Dreckfräser mittels Bajonettverschluss mit der HD-Pistole verbinden. # 86007 # 86007 Zur Benutzung des Dreckfräsers/der Winkelvariodüse schrauben Sie diese auf die HD-Pistole. Winkelvariodüse: Mittels drehen der Winkelvariodüse kann das erwünschte Strahlbild eingestellt werden. - Seite 6 • Anschluss HD-Schlauch: Schließen Sie den HD-Schlauch mit der Überwurfmutter an den Ausgangsstutzen an. • Anschluss Schauminjektor: Schauminjektor (Bajonettverschluss) mittels Adapter mit der HD-Pistole verbinden. • Wasseranschluss: Verbinden Sie den Wasseranschlussschlauch mit dem Wassereingangsanschluss. • Betriebsbereit: Der Hochdruckreiniger ist jetzt Betriebsbereit, schalten Sie den HD mittels des EIN-AUS-Schalters an.
-
Seite 7: 10. Ersatzteileliste
10. Ersatzteileliste # 86000/86007 Ersatzteil-Nr. Ersatzteil-Nr. Bezeichnung Bezeichnung Menge Menge Art.-Nr. Ver.- Pos.- Art.- Ver.- Pos.- Wassereinganganschluss O-Ring 88x2,4 mm 86000/ 86000/ 86007 86007 O- Ring 22x2,4 mm Motor 86000/ 86000/ 86007 86007 Ventilverschraubung O-Ring 14x1,9 mm 86000/ 86000/ 86007 86007 Ventilkugel Ventil... -
Seite 8: 11. Explosionszeichnung
11. Explosionszeichnung # 86000/86007... -
Seite 9: Eg-Konformitätserklärung
Erklärung ihre Gültigkeit. In the event that this machine be altered or modified in a way not agreed by us this declaration shall lose its validity. Bezeichnung der Geräte: - Hochdruckreiniger HPC 140 plus Machine description: Artikel-Nr.: - 86007 Article no.: Einschlägige EG-Richtlinien:...
