THEIS TCL POCKET Gebrauchsanleitung Seite 9

6.2 Vertikalgenauigkeit
TCL POCKET nach Abschnitt 2 auf den Boden 3m entfernt von
einer Wand aufstellen und einrichten und die Vertikallaserlinie
anschalten. An einer Wand in 3m Höhe den Punkt A markieren
(Abbildung 5). An den Punkt A eine Lotschnur befestigen, die
bis kurz vor den Boden reicht. Den Endpunkt der Lotschnur an
der Wand als Punkt B markieren. Die Vertikallaserlinie nun auf
den Punkt B ausrichten. Anschließend den Punkt C1/C2 auf
Höhe des Punktes A markieren. Ist der horizontal gemessene
Abstand zwischen Punkt A und Punkt C1 bzw. Punkt A und
Punkt C2 kleiner als 1,5mm, ist die Justierung in Ordnung. Ist
der Abstand größer als 1,5mm, muss das Gerät von einem
Fachbetrieb neu kalibriert werden.

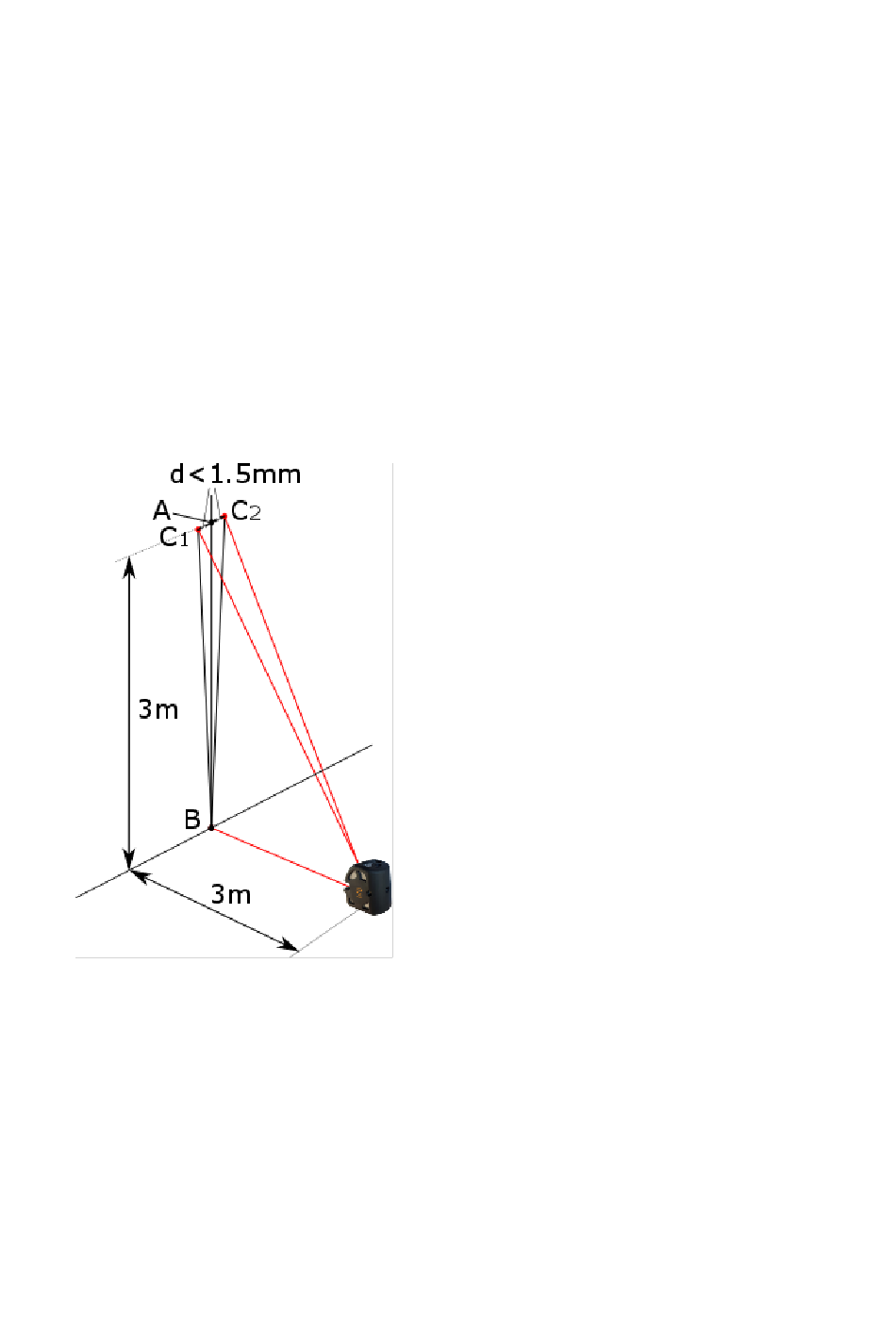

Abbildung 5: Überprüfung Vertikalgenauigkeit
6.3 Genauigkeit Lotpunkt unten Laserpunkt oben
TCL POCKET auf ein Stativ in Höhe von 1m aufstellen und
nach Abschnitt 2 einrichten. Alle Laserpunkte anschalten. Der
Raum muss ca. 4m hoch sein. Den Punkt unten als Punkt A
und den Punkt oben als Punkt B markieren (Abbildung 6). Nun
das Gerät um 180° horizontal drehen und den Lotpunkt unten
auf Punkt A ausrichten. Den Laserpunkt oben als Punkt B´
9
