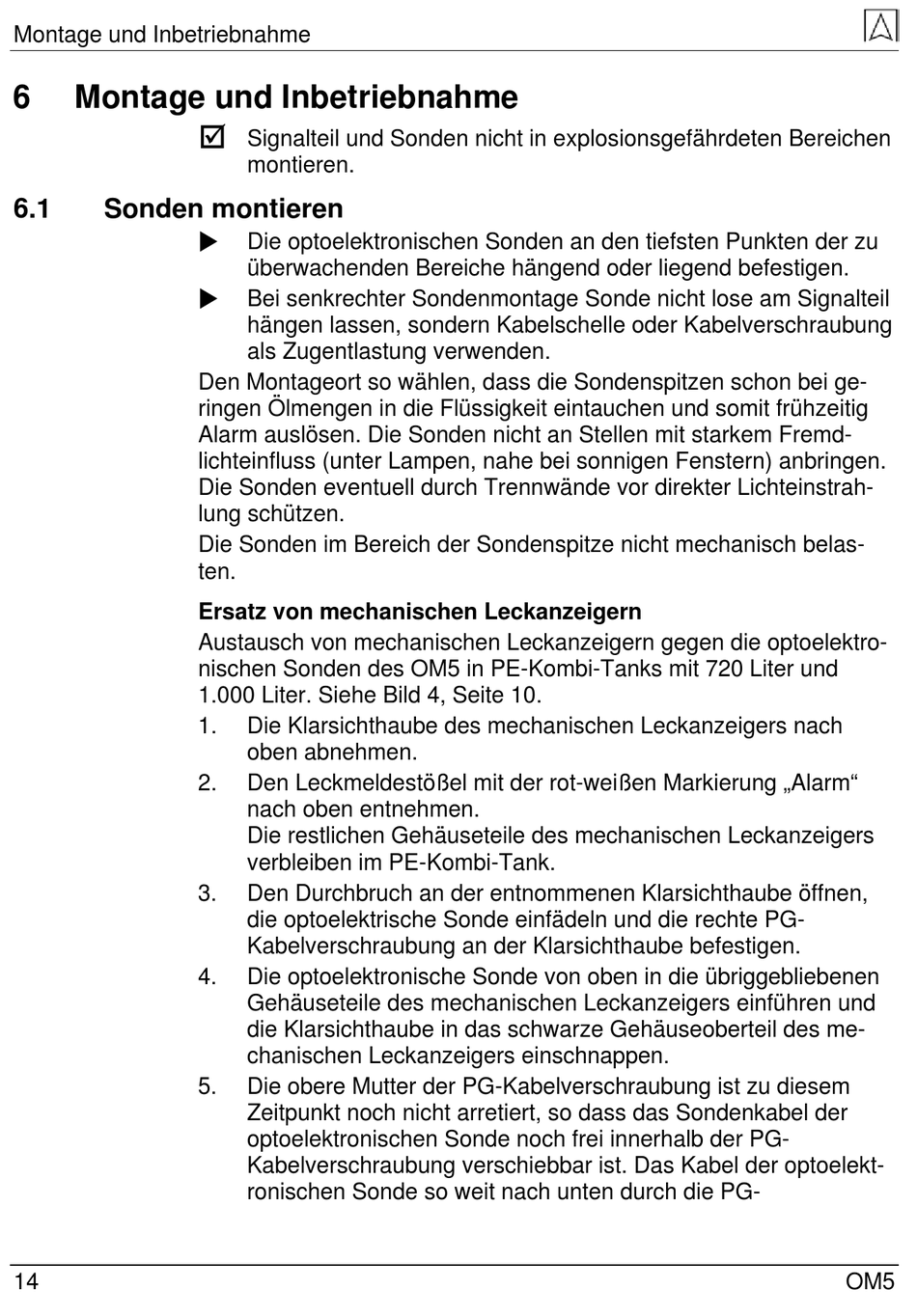

Montage und Inbetriebnahme

6 Montage und Inbetriebnahme
6.1

Sonden montieren

14

Signalteil und Sonden nicht in explosionsgefährdeten Bereichen
montieren.

Die optoelektronischen Sonden an den tiefsten Punkten der zu
überwachenden Bereiche hängend oder liegend befestigen.

Bei senkrechter Sondenmontage Sonde nicht lose am Signalteil
hängen lassen, sondern Kabelschelle oder Kabelverschraubung
als Zugentlastung verwenden.
Den Montageort so wählen, dass die Sondenspitzen schon bei ge-
ringen Ölmengen in die Flüssigkeit eintauchen und somit frühzeitig
Alarm auslösen. Die Sonden nicht an Stellen mit starkem Fremd-
lichteinfluss (unter Lampen, nahe bei sonnigen Fenstern) anbringen.
Die Sonden eventuell durch Trennwände vor direkter Lichteinstrah-
lung schützen.
Die Sonden im Bereich der Sondenspitze nicht mechanisch belas-
ten.
Ersatz von mechanischen Leckanzeigern
Austausch von mechanischen Leckanzeigern gegen die optoelektro-
nischen Sonden des OM5 in PE-Kombi-Tanks mit 720 Liter und
1.000 Liter. Siehe Bild 4, Seite 10.
1. Die Klarsichthaube des mechanischen Leckanzeigers nach
oben abnehmen.
2. Den Leckmeldestößel mit der rot-weißen Markierung „Alarm"
nach oben entnehmen.
Die restlichen Gehäuseteile des mechanischen Leckanzeigers
verbleiben im PE-Kombi-Tank.
3. Den Durchbruch an der entnommenen Klarsichthaube öffnen,
die optoelektrische Sonde einfädeln und die rechte PG-
Kabelverschraubung an der Klarsichthaube befestigen.
4. Die optoelektronische Sonde von oben in die übriggebliebenen
Gehäuseteile des mechanischen Leckanzeigers einführen und
die Klarsichthaube in das schwarze Gehäuseoberteil des me-
chanischen Leckanzeigers einschnappen.
5. Die obere Mutter der PG-Kabelverschraubung ist zu diesem
Zeitpunkt noch nicht arretiert, so dass das Sondenkabel der
optoelektronischen Sonde noch frei innerhalb der PG-
Kabelverschraubung verschiebbar ist. Das Kabel der optoelekt-
ronischen Sonde so weit nach unten durch die PG-
