iKarus Shock-Flyer Bauanleitung Seite 2

Inhaltsverzeichnis

Werbung

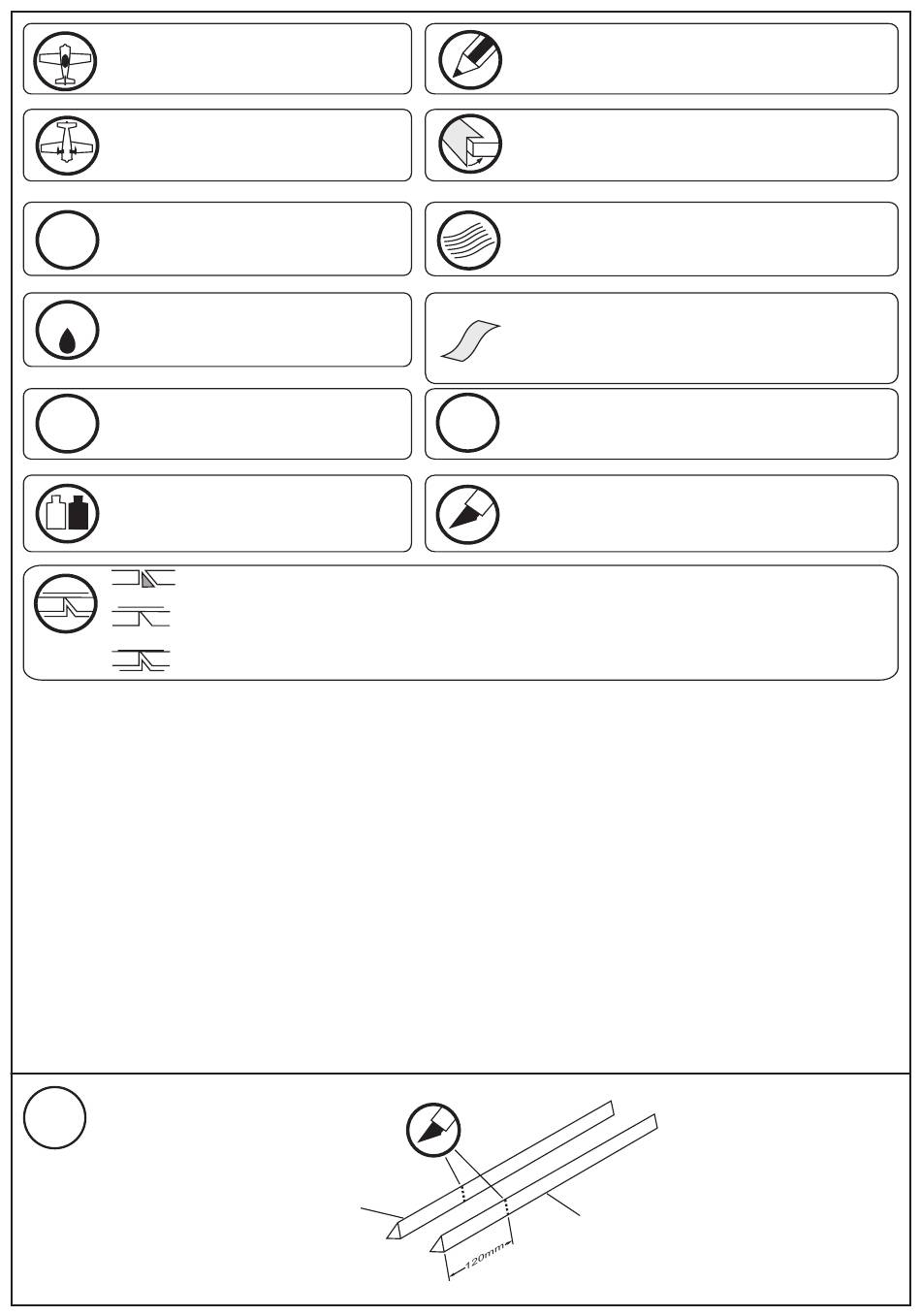

Oberseite / Ansicht von oben
Unterseite / Ansicht von unten
mit UHU por verkleben
por
10min
zuvor 10 min. ablüften lassen !
por
mit UHU por verkleben
nass ohne Ablüften !
CA
mit CA-Kleber verkleben !
mit Epoxy Harz verkleben !
Ruder 45° anschrägen
Ruder mit einem Klebefilmstreifen befestigen.
Anschliessend von unten drei kurze Klebefilmstreifen
zur Verstärkung anbringen
Bausatzinhalt
Pos.
Artikel Bezeichnung
1
Rumpfunterteil
2
Rumpfoberteil
3
Rumpfvorderteil
4
Rumpfhinterteil
5
Höhenleitwerk
6
Seitenruder
7
Tragfläche rechts
8
Tragfläche links
9
Fahrwerk
10
Flächenholm CFK 0,8x3x820 mm
11
Flächenstrebe Ø 1,5x180 mm
12
QR-Gestänge Ø 1,5x110 mm
13
HR+SR Gestänge Ø 1,5x312 mm
14
Fahrwerksstrebe Ø 2x195 mm
15
Getriebestrebe Ø 2x80 mm
16
Gummi schwarz
17
Tesa
1
!
Stk.
Pos.
1
18
1
19
1
20/21
1
22
1
23
1
24
1
25
1
26
1
27
2
28
2
29
2
30
2
31
2
32
1
33
1
34
1
35
Pos. 20
Markierung einzeichnen
Kanten mit Tesafilm umkleben
Tipp: zu beklebende Flächen zuvor
mit einem Fön erwärmen
Anschleifen
Klebefilm - Achtung:
des Films kann die Materialoberfläche
beschädigt werden ! Tipp: falls erforderlich
Klebestellen zuvor mit Fön erwärmen
besonders sorgfältig vorgehen bzw.
besonders sorgfältig verkleben
mit scharfem Messer schneiden
Artikel Bezeichnung
Schraube M 1,4x3
Schraube M2x4
Verstärkungsleiste 6x6x498 mm
Schaumstoffkeil ( Akkubefestigung )
Klebstof UHU por
Getriebeaufnahme
Getriebefixierung
Ruderhornclip
Ruderhorn
Gabelkopf
Radsicherung
Rad
Strebenhalter innen
Strebenhalter rechts
Strebenhalter links
Radachse rechts
Radachse links
Pos. 21
beim Abziehen
Stk.
4
1
2
1
1
1
1
4
4
4
2
2
1
1
1
1
1
