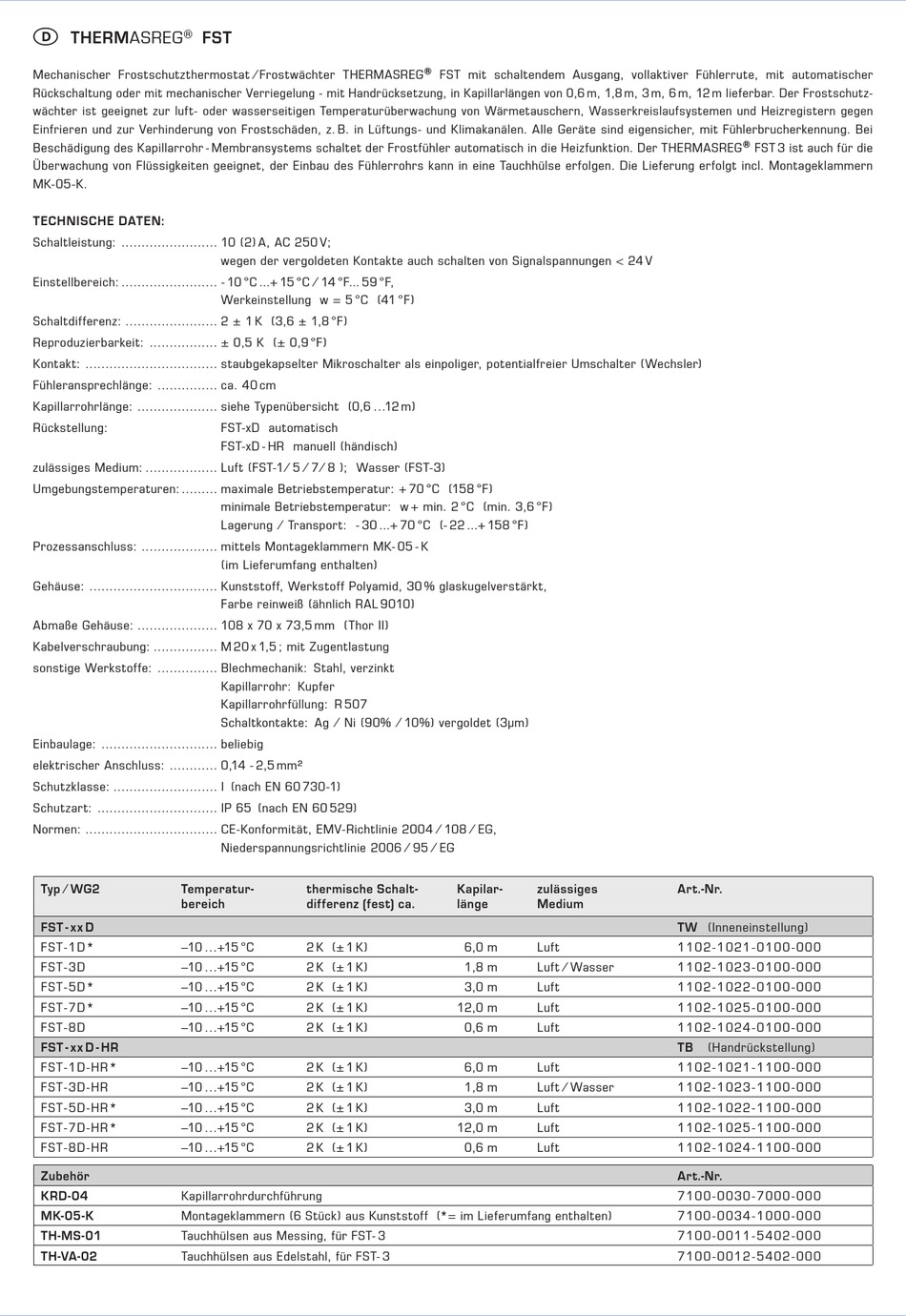

THERMASREG ® FST
Mechanischer Frostschutzthermostat ⁄ Frostwächter THERMASREG
Rückschaltung oder mit mechanischer Verriegelung - mit Handrücksetzung, in Kapillarlängen von 0,6 m, 1,8 m, 3 m, 6 m, 12 m lieferbar. Der Frost schutz-
wächter ist geeignet zur luft- oder wasserseitigen Temperatur überwachung von Wärmetauschern, Wasserkreis lauf systemen und Heiz registern gegen
Einfrieren und zur Verhinderung von Frostschäden, z. B. in Lüftungs- und Klima kanälen. Alle Geräte sind eigensicher, mit Fühlerbrucherkennung. Bei
Beschädigung des Kapillarrohr - Membran systems schaltet der Frostfühler automatisch in die Heizfunktion. Der THERMASREG
Überwachung von Flüssigkeiten geeignet, der Einbau des Fühlerrohrs kann in eine Tauchhülse erfolgen. Die Lieferung erfolgt incl. Montageklammern
MK-05-K.

TECHNISCHE DATEN:

Schaltleistung: ........................ 10 (2) A, AC 250 V;
Einstellbereich: ........................ - 10 °C ...+ 15 °C ⁄ 14 °F... 59 °F,
Schaltdifferenz: ....................... 2 ± 1 K (3,6 ± 1,8 °F)
Reproduzierbarkeit: ................. ± 0,5 K (± 0,9 °F)
Kontakt: ................................. staubgekapselter Mikroschalter als einpoliger, potentialfreier Umschalter (Wechsler)
Fühleransprechlänge: ............... ca. 40 cm
Kapillarrohrlänge: .................... siehe Typenübersicht (0,6 ...12 m)
Rückstellung:
zulässiges Medium: .................. Luft (FST-1 ⁄ 5 ⁄ 7 ⁄ 8 ); Wasser (FST-3)
Umgebungstemperaturen: ......... maximale Betriebstemperatur: + 70 °C (158 °F)
Prozessanschluss: ................... mittels Montageklammern MK- 05 - K
Gehäuse: ................................ Kunststoff, Werkstoff Polyamid, 30 % glaskugelverstärkt,
Abmaße Gehäuse: .................... 108 x 70 x 73,5 mm (Thor II)
Kabelverschraubung: ................ M 20 x 1,5 ; mit Zugentlastung
sonstige Werkstoffe: ............... Blechmechanik: Stahl, verzinkt
Einbaulage: ............................. beliebig
elektrischer Anschluss: ............ 0,14 - 2,5 mm²
Schutzklasse: .......................... I (nach EN 60 730-1)
Schutzart: .............................. IP 65 (nach EN 60 529)
Normen: ................................. CE-Konformität, EMV-Richtlinie 2004 ⁄ 108 ⁄ EG,
Typ ⁄ WG2 Temperatur-
bereich
FST - xx D
FST-1D* –10 ...+15 °C
FST-3D –10 ...+15 °C
FST-5D* –10 ...+15 °C
FST-7D* –10 ...+15 °C
FST-8D –10 ...+15 °C
FST - xx D - HR
FST-1D-HR* –10 ...+15 °C
FST-3D-HR –10 ...+15 °C
FST-5D-HR* –10 ...+15 °C
FST-7D-HR* –10 ...+15 °C
FST-8D-HR –10 ...+15 °C
Zubehör
KRD-04
Kapillarrohrdurchführung
MK-05-K
Montageklammern (6 Stück) aus Kunststoff (*= im Lieferumfang enthalten)
TH-MS-01
Tauchhülsen aus Messing, für FST- 3
TH-VA-02
Tauchhülsen aus Edelstahl, für FST- 3
wegen der vergoldeten Kontakte auch schalten von Signalspannungen < 24 V
Werkeinstellung w = 5 °C (41 °F)
FST-xD automatisch
FST-xD - HR manuell (händisch)
minimale Betriebstemperatur: w + min. 2 °C (min. 3,6 °F)
Lagerung ⁄ Transport: - 30 ...+ 70 °C (- 22 ...+ 158 °F)
(im Lieferumfang enthalten)
Farbe reinweiß (ähnlich RAL 9010)
Kapillarrohr: Kupfer
Kapillarrohrfüllung: R 507
Schaltkontakte: Ag ⁄ Ni (90% ⁄ 10%) vergoldet (3μm)
Niederspannungsrichtlinie 2006 ⁄ 95 ⁄ EG
thermische Schalt-
differenz (fest) ca.
2 K (± 1 K)
2 K (± 1 K)
2 K (± 1 K)
2 K (± 1 K)
2 K (± 1 K)
2 K (± 1 K)
2 K (± 1 K)
2 K (± 1 K)
2 K (± 1 K)
2 K (± 1 K)
®
FST mit schaltendem Ausgang, voll aktiver Fühlerrute, mit automatischer
Kapilar- zulässiges
länge Medium
6,0 m Luft
1,8 m Luft ⁄ Wasser
3,0 m Luft
12,0 m Luft
0,6 m Luft
6,0 m Luft
1,8 m Luft ⁄ Wasser
3,0 m Luft
12,0 m Luft
0,6 m Luft
® FST 3 ist auch für die
Art.-Nr.
TW (Inneneinstellung)
11 02 - 10 21 -0 1 00 -0 00
11 0 2- 10 23 - 01 00 - 00 0
11 02 - 10 22 -0 1 00 -0 00
11 02 - 10 25 -0 1 00 -0 00
11 0 2- 10 24 - 01 00 - 00 0
TB (Handrückstellung)
11 02 - 10 21 -1 1 00 -0 00
11 0 2- 10 23 - 11 00 - 00 0
11 02 - 10 22 -1 1 00 -0 00
11 02 - 10 25 -1 1 00 -0 00
11 0 2- 10 24 - 11 00 - 00 0
Art.-Nr.
71 00 - 00 30 -7 0 00 -0 00
7 1 00 -0 03 4- 1 00 0- 0 00
71 00 - 00 11 -5 4 02 -0 00
71 00 -0 01 2 -5 40 2- 0 00
