Abb. 16
Position der Dübel
Adapter A
Adapterdeckel
INSTALLATIONSANWEISUNGEN
Abb. 17
Abb. 18
Abb. 19
Abb. 20

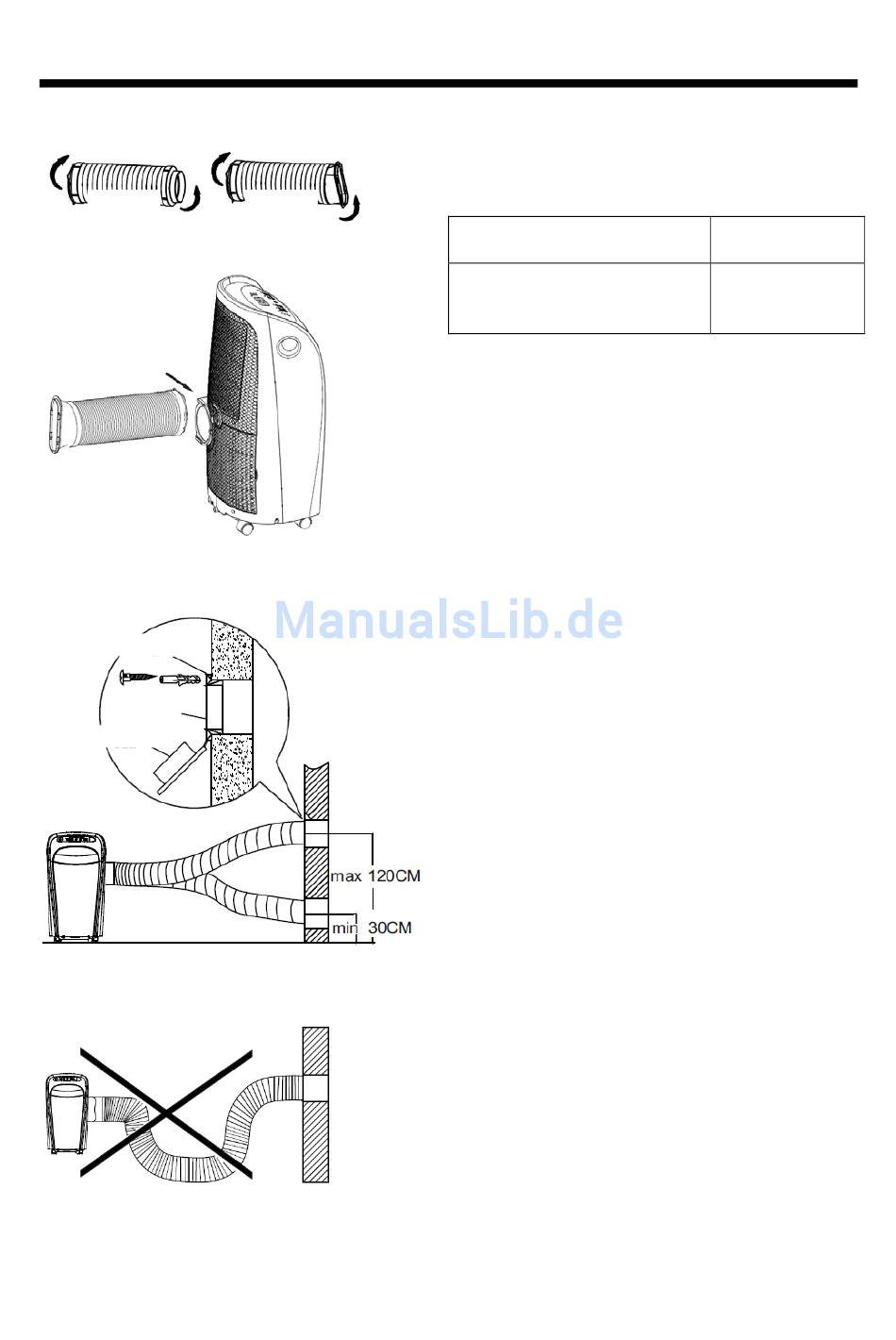

Installation des Abluftschlauchs
Der Abluftschlauch muss je nach Betriebsmodus
angeschlossen oder entfernt werden:
KÜHLEN‐Modus
LÜFTEN‐ und TROCKNEN‐
Modus
1. Schließen Sie den Abluftadapter B an den
Abluftschlauch wie in Abb. 16 oder 17 gezeigt
an. Für die Montage des Fensteradapters
beachten Sie bitte die vorhergehenden Seiten.
2. Schieben Sie den Abluftschlauch in
Pfeilrichtung in die Abluftöffnung (Siehe Abb.
18)
Der Abluftschlauch kann auch direkt durch
die Wand installiert werden
(Nicht bei Geräten ohne Adapter A, Dübel und
Holzschrauben als Zubehör).
1. Bereiten Sie die Bohrung in der Wand.
Montieren Sie den Abluftadapter A an der
Wandaußenseite mit den 4 Dübeln und
Holzschrauben. Schrauben Sie den Adapter gut
fest. (Siehe Abb. 19)
2. Schließen Sie den Abluftschlauch an den
Wandadapter A an.
Anmerkung:
Decken Sie die Öffnung mit dem Deckel des
Adapters ab, wenn sie nicht benutzt wird.
• Der Schlauch kann je nach Montageerfordernis
in gewissen Grenzen gedehnt und
zusammengeschoben werden, es sollte die
Schlauchlänge jedoch so kurz als möglich
gehalten werden.
WICHTIG:
ÜBERDEHNEN SIE DEN SCHLAUCH NICHT (SIEHE
ABB. 20)
anschließen
entfernen
