MONTAGEANWEISUNGEN (optional)

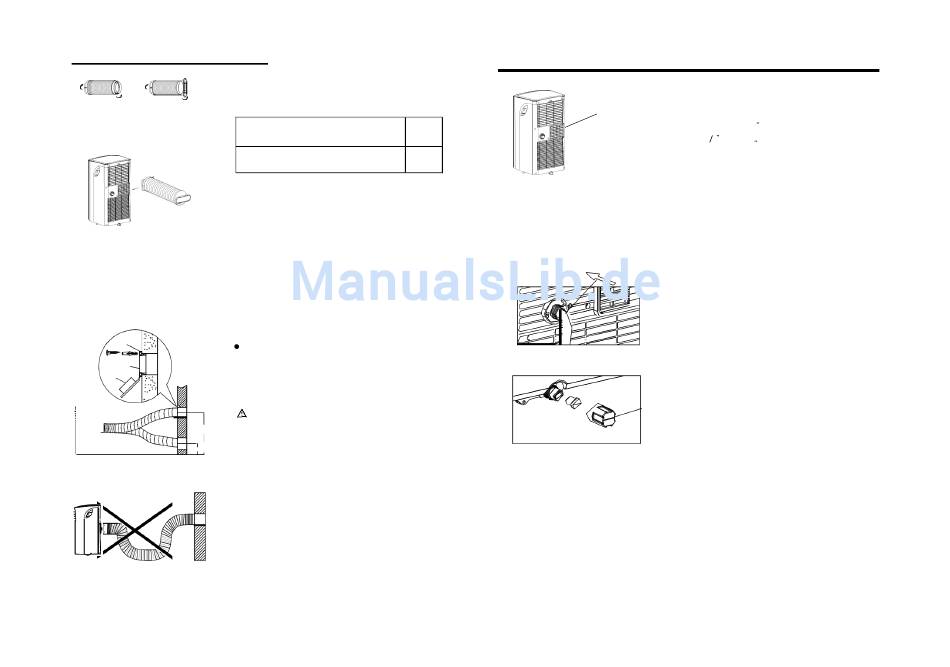

Abb.16
Abb.17
Abb.18
Position des
Erweiterungss
tiftes
Adapter A
Adapter-
kappe
max 120CM
min 30CM
Abb.19
Abb. 20
利用 pdfFactory 测试版本创建的PDF文档
Installation des Abluftschlauchs:
Entsprechend zur Nutzungsart müssen Abluftschlauch und
Adapter montiert oder entfernt werden.
Installieren
Betriebsarten KÜHLEN, AUTO
Betriebsarten LÜFTEN, TROCKNEN
Entfernen
1.
Installieren Sie den Fenster-Abluft-Adapter B am Abluftschlauch
wie in Abb.16. oder Abb.17 gezeigt. Für die Montage des
Fenster-Sets sehen Sie auf den vorigen Seiten nach.
2.
Drücken Sie den Abluftschlauch entlang der Pfeilrichtung in die
Luftauslassöffnung (siehe Abb.18).
Der Abluftschlauch kann in der Wand installiert werden
(
Nicht zutreffend für Anlagen ohne Adapter A, Erweiterungsstifte
und Holzschrauben für Zubehör).
1.
Bohren Sie ein Loch in die Wand. Montieren Sie den
Wandauslass-Adapter A an der Wand (Außenseite) mittels 4
Erweiterungsstiften und Holzschrauben und achten auf
gründliche Befestigung. (siehe Abb.19)
2.
Verbinden Sie den installierten Adapter B des Abluftschlauchs
(runde Öffnung) mit dem Wand-Abluftadapter A.
Hinweis:
Decken Sie die unbenutzte Öffnung mit der Adapterkappe ab.
Der Luftkanal kann je nach Montageanforderung leicht
komprimiert oder gedehnt werden, aber die Kanallänge
sollte möglichst minimal gehalten werden.
WICHTIG:
ÜBERBIEGEN SIE DEN LUFTKANAL NICHT (SIEHE Abb.20)
VORSICHT:
Achten Sie darauf, dass keine Hindernisse am Auslass des
Abluftschlauches sind (im Bereich von 500mm), damit das
Abluftsystem richtig funktioniert.
www.pdffactory.com
Entfernen Sie den
Ablaufanschluss
Abb.2
1
Schlauch für konti-
nuierlichen Ablauf
Abb.22
Bodenablaufstopfen
Abb.23
INSTALLATIONS-ANWEISUNGEN
Wasserablauf:
- Im Trocknungsbetrieb entfernen Sie den Ablauf-
Stöpsel von der Anlagenrückseite, montieren den
Ablaufverbinder (5/8 Zoll Universalbuchse) mit 3/4
Zoll Schlauch (lokal erworben). Bei Modellen ohne
Ablaufanschluss bringen Sie den Ablaufschlauch
direkt an der Öffnung an. Bringen Sie das offene
Ende des Schlauches direkt über den Bodenablauf in
ihrem Keller. Siehe dazu Abb.21 & 22.
-
Wenn der Wasserstand der unteren Schale einen
vorbestimmten Stand erreicht, piept die Anlage 8mal
und die Digitalanzeige zeigt "P1". Zu diesem
Zeitpunkt hält die Klimatisierung/Entfeuchtung
sofort an. Der Lüftermotor läuft jedoch weiter
(das ist normal).
Bringen Sie die Anlage vorsichtig an eine
Ablaufstelle, entfernen den Bodenablaufstopfen und
lassen das Wasser ablaufen (Abb.23). Setzen Sie
den Bodenablaufstopfen wieder ein und starten die
Anlage neu, bis das Symbol "P1" verschwindet. Falls
der Fehler erneut auftritt, rufen Sie den
Kundendienst.
HINWEIS:
Vergessen Sie nicht, den
Bodenablaufstopfen wieder einzusetzen, bevor
Sie die Anlage wieder verwenden.
