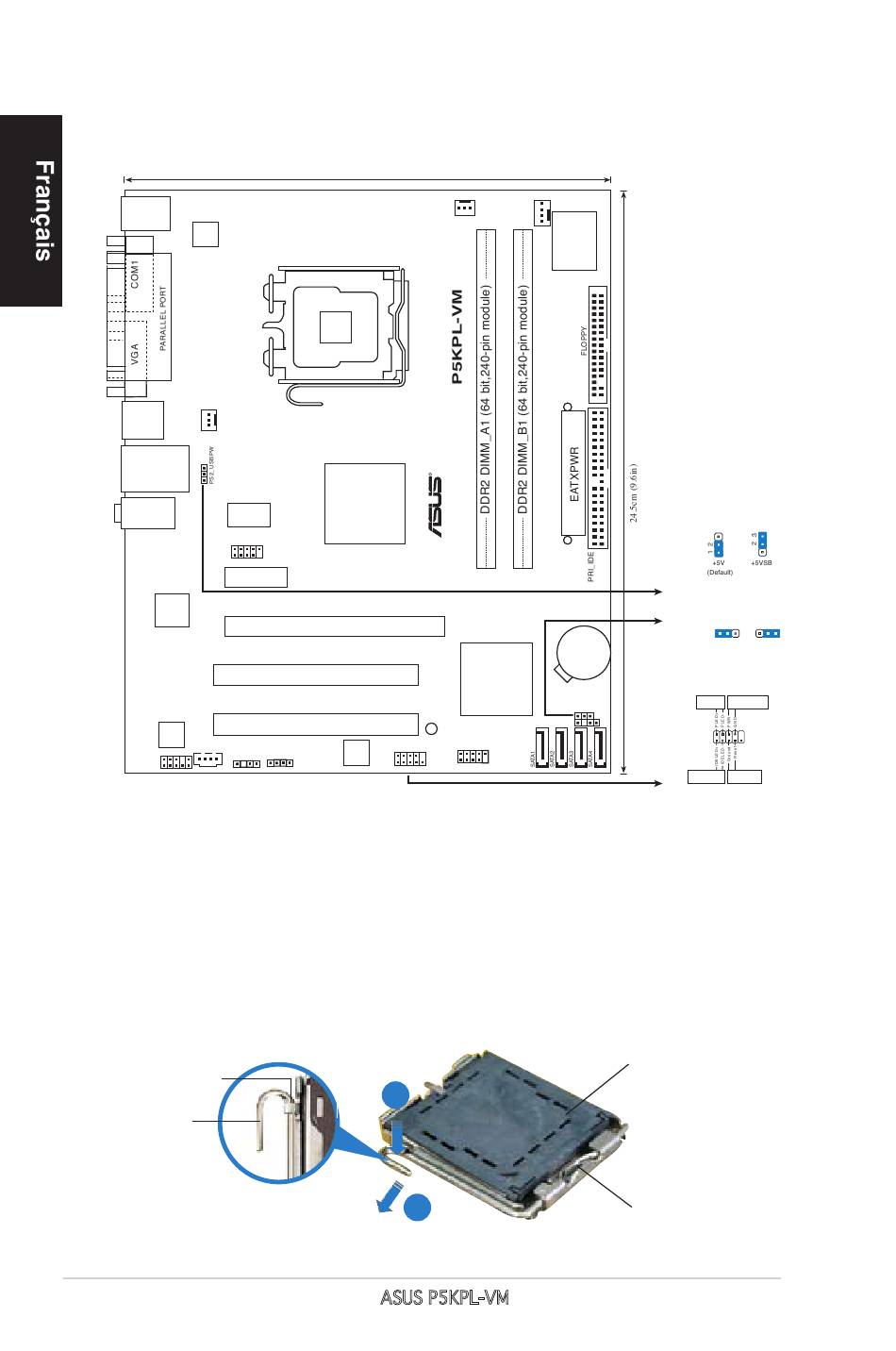

1. Layout de la carte mère
PS/2KBMS
T : Mouse
B: Keyboard
ATX12V
USB34
PWR_FAN
LAN_USB12
AUDIO
ICS 9L PRS552
USB78
PCIEX1_1
ATHEROS
L1
ALC662
CD
AAFP
SPDIF_OUT
2. Installer le CPU
Suivez les étapes suivantes pour installer un processeur Intel
socket au format 775.
1. Pressez le levier avec votre pouce (A) et déplacez-le vers la gauche (B)
jusqu'à ce qu'il soit libéré de son onglet de rétention.
Languette de
retenue
Levier de
chargement

20.3cm (8in)
CHA_FAN
LGA775
Intel G31
PCIEX16
PCI1
PCI2
SB_PWR
8Mb
BIOS
SPEAKER
USB56
F_PANEL
A
B
ASUS P5KPL-VM
CPU_FAN
Super I/O
CR2032 3V
Lithium Cell
CMOS Power
Intel ICH7
CLRTC
CHASSIS
Capuchon PnP
Ce côté du boîtier cam doit
être face à vous.
PS2_USBPW
CLRTC
1 2 2 3
Normal
Clear RTC
(Default)
PLED PWRBTN
F_PANEL
+HD LED RESET
dans un
®
