5.3 Elektrischer Anschluss

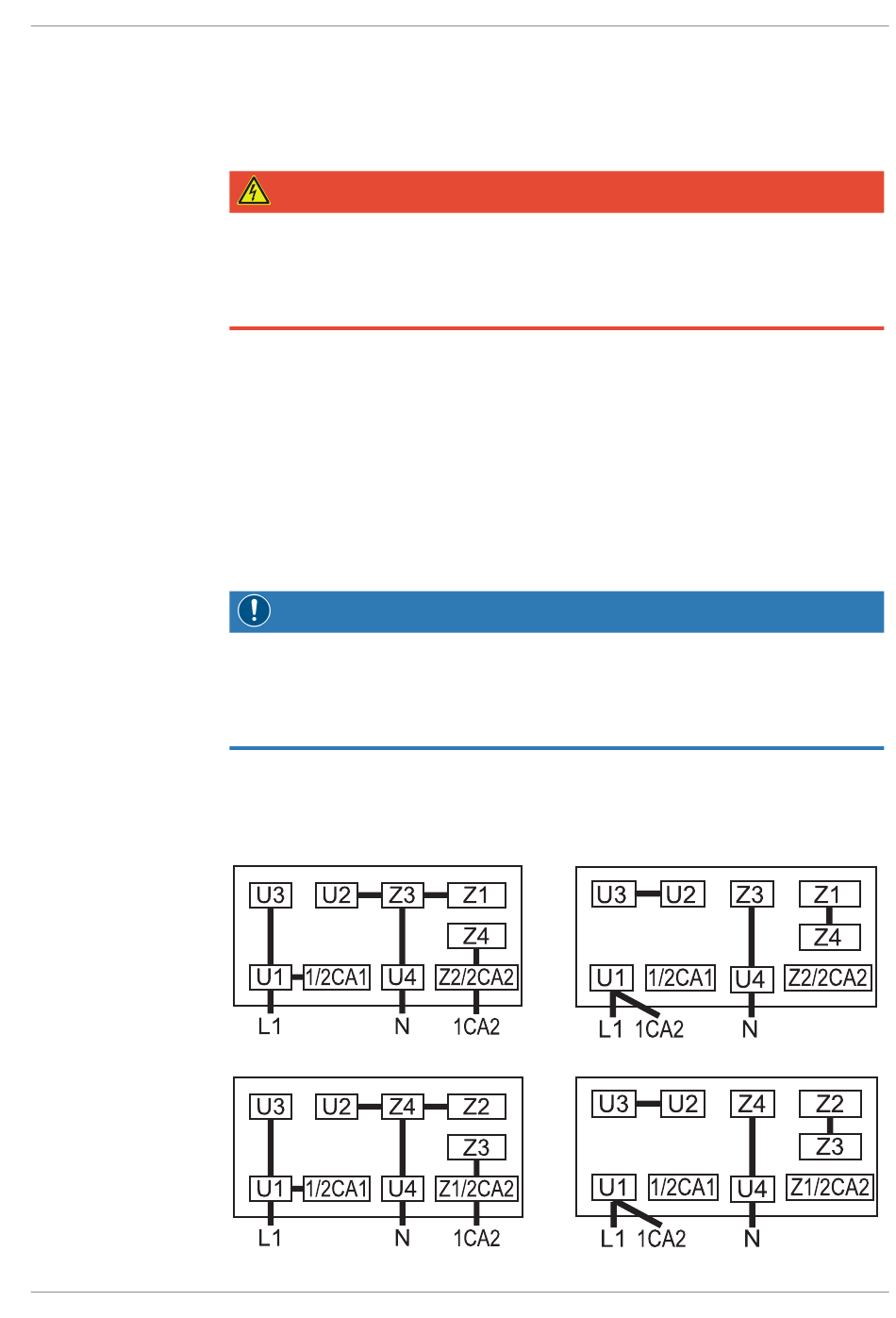

5.3.1 Schaltplan für einphasigen Motor
0870145123_SB0050-1400D0_D2_A0000_IM_de
• Stellen Sie sicher, dass das abgeführte Gas ungehindert abfließen kann. Sperren Sie die
Auslassleitung nicht ab und drosseln Sie sie nicht.
GEFAHR
Stromführende Drähte.
Stromschlaggefahr.
• Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften
durchgeführt werden.
• Die Stromversorgung für den Motor muss den Angaben auf dem Typenschild des Mo-
tors entsprechen.
• Die Elektroinstallation muss den geltenden nationalen und internationalen Normen
entsprechen.
• Bringen Sie einen Überlastschutz für den Motor gemäß EN 60204-1 an.
• Stellen Sie sicher, dass der Motor der Maschine nicht durch elektrische oder elektro-
magnetische Impulse der Stromversorgung beeinträchtigt wird. Wenden Sie sich ggf.
an Busch.
• Schließen Sie den Schutzleiter an.
• Schließen Sie den Motor an die Stromversorgung an.
ACHTUNG
Falscher Anschluss.
Gefahr der Beschädigung des Motors.
• Die folgenden Schaltpläne stellen typische Verkabelungen dar. Prüfen Sie, ob im Mo-
torklemmkasten Anweisungen für die Verkabelung/Schaltpläne vorhanden sind.
Niederspannung:
Niederspannung (mit Motorschutz):
Hochspannung:
Hochspannung (mit Motorschutz):
