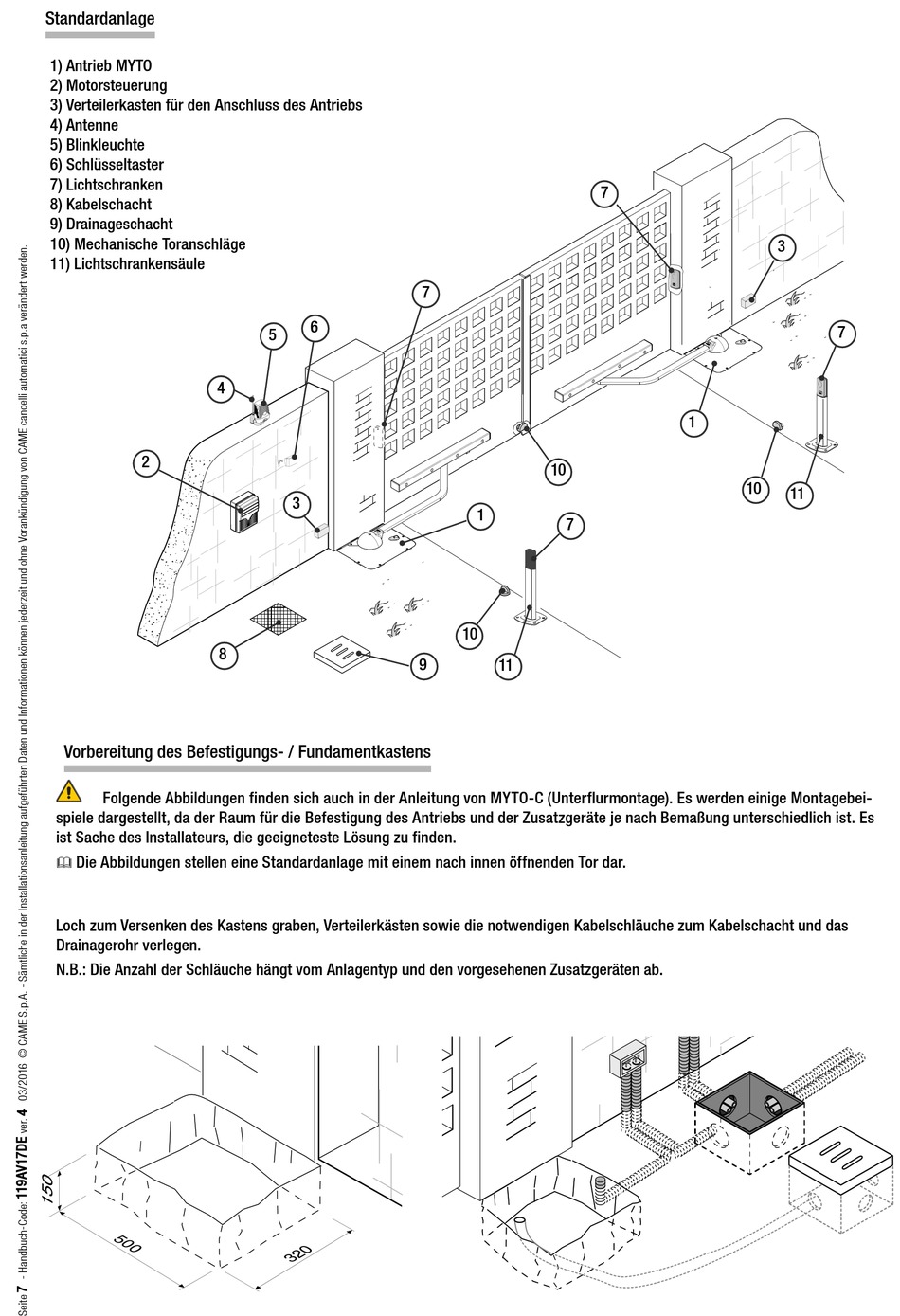

Standardanlage
1) Antrieb MYTO
2) Motorsteuerung
3) Verteilerkasten für den Anschluss des Antriebs
4) Antenne
5) Blinkleuchte
6) Schlüsseltaster
7) Lichtschranken
8) Kabelschacht
9) Drainageschacht
10) Mechanische Toranschläge
11) Lichtschrankensäule
2
Vorbereitung des Befestigungs- / Fundamentkastens
Folgende Abbildungen finden sich auch in der Anleitung von MYTO-C (Unterflurmontage). Es werden einige Montagebei-
spiele dargestellt, da der Raum für die Befestigung des Antriebs und der Zusatzgeräte je nach Bemaßung unterschiedlich ist. Es
ist Sache des Installateurs, die geeigneteste Lösung zu finden.
Die Abbildungen stellen eine Standardanlage mit einem nach innen öffnenden Tor dar.
Loch zum Versenken des Kastens graben, Verteilerkästen sowie die notwendigen Kabelschläuche zum Kabelschacht und das
Drainagerohr verlegen.
N.B.: Die Anzahl der Schläuche hängt vom Anlagentyp und den vorgesehenen Zusatzgeräten ab.
6
5
4
3
8
7
10
1
7
10
9
11
7
1
10
3
7
11
