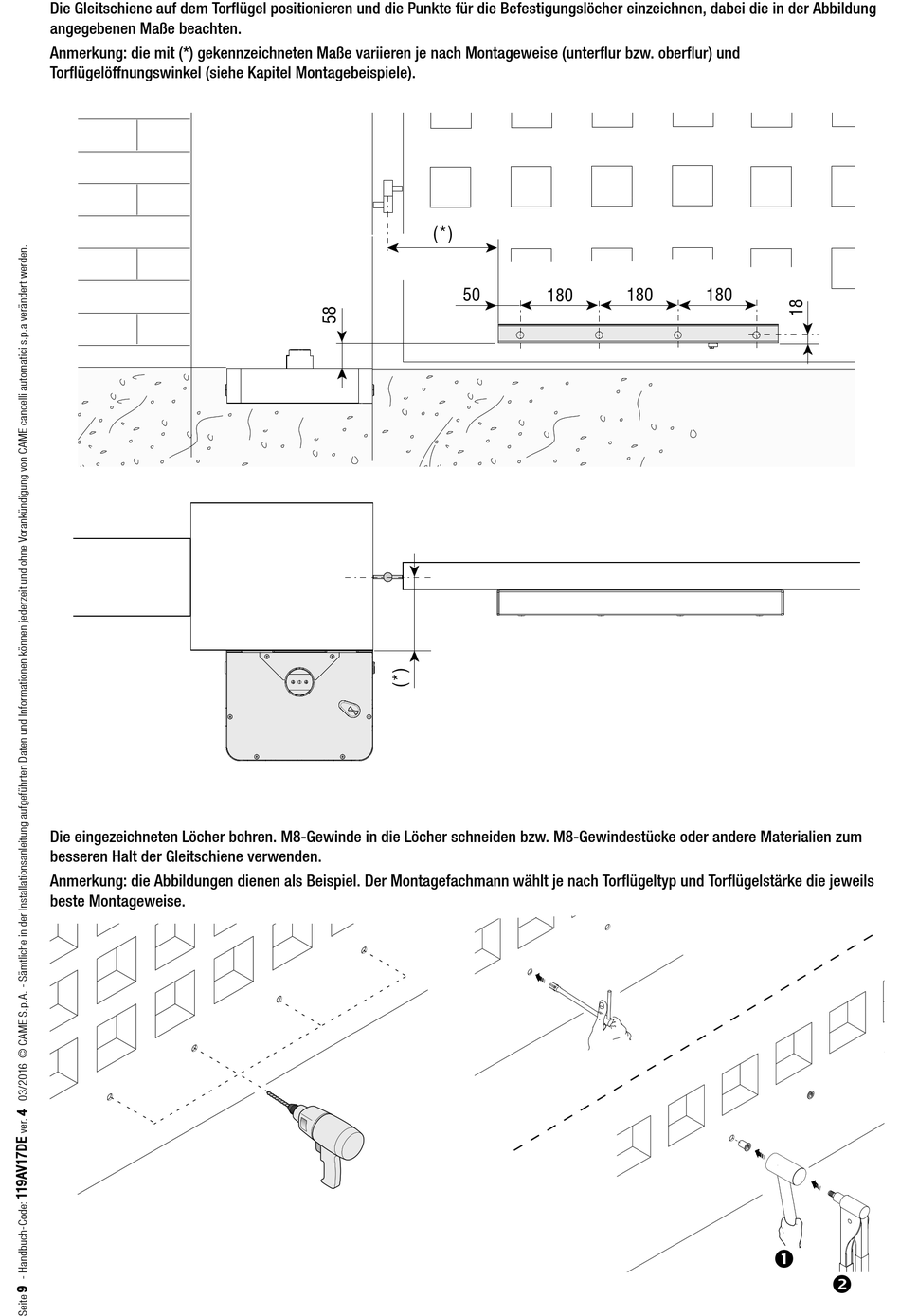

Die Gleitschiene auf dem Torfl ügel positionieren und die Punkte für die Befestigungslöcher einzeichnen, dabei die in der Abbildung
angegebenen Maße beachten.
Anmerkung: die mit (*) gekennzeichneten Maße variieren je nach Montageweise (unterfl ur bzw. oberfl ur) und
Torfl ügelöff nungswinkel (siehe Kapitel Montagebeispiele).
(*)
50
180
180
180
Die eingezeichneten Löcher bohren. M8-Gewinde in die Löcher schneiden bzw. M8-Gewindestücke oder andere Materialien zum
besseren Halt der Gleitschiene verwenden.
Anmerkung: die Abbildungen dienen als Beispiel. Der Montagefachmann wählt je nach Torfl ügeltyp und Torfl ügelstärke die jeweils
beste Montageweise.
