Installieren
16

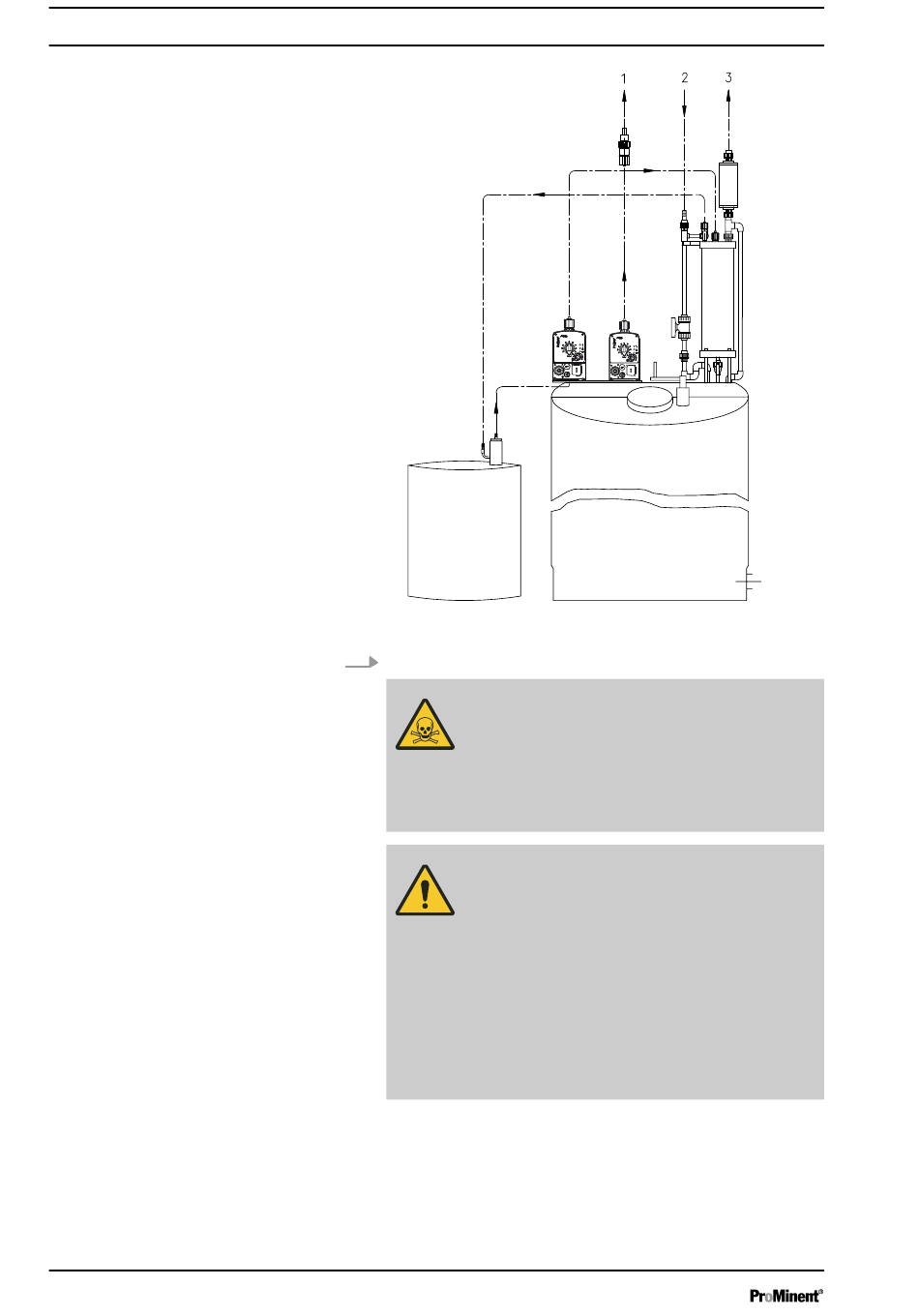

Abb. 4: Externe Leitungsverbindungen herstellen
3.
Die externen Leitungsverbindungen herstellen - siehe Abb. 4.
WARNUNG!
Warnung vor giftigem Hydrazin
Bei Rückfluss aus der Hauptleitung kann die
Anlage überlaufen.
–
Das Dosierventil oder einen Rückflussverhin‐
derer installieren.
WARNUNG!
Warnung vor giftigen Hydrazindämpfen
Hydrazindämpfe könnten bei einem Problem mit
dem Aktivkohlefilter am Aufstellort austreten.
–
Eine Abluftleitung vom Aktivkohlefilter in's
Freie führen.
–
Die Austrittsstelle der Abluftleitung so
anordnen, dass sie nicht direkt zugänglich ist
und Wasser oder Fremdkörper nicht ein‐
dringen können.
–
Die Abluftleitung muss später jederzeit auf
Freigängigkeit überprüfbar sein.
1. - Dosierleitung der Dosierpumpe zum installierten Dosierventil
2. - Verdünnungswasserleitung des Verdünnungswasserzulaufs
zu Wasserleitung
3. - Abluftleitung des Aktivkohlefilters in's Freie
4. - Spülwasserleitung des Spüladapters zur Wasserleitung (ohne
Abbildung)
